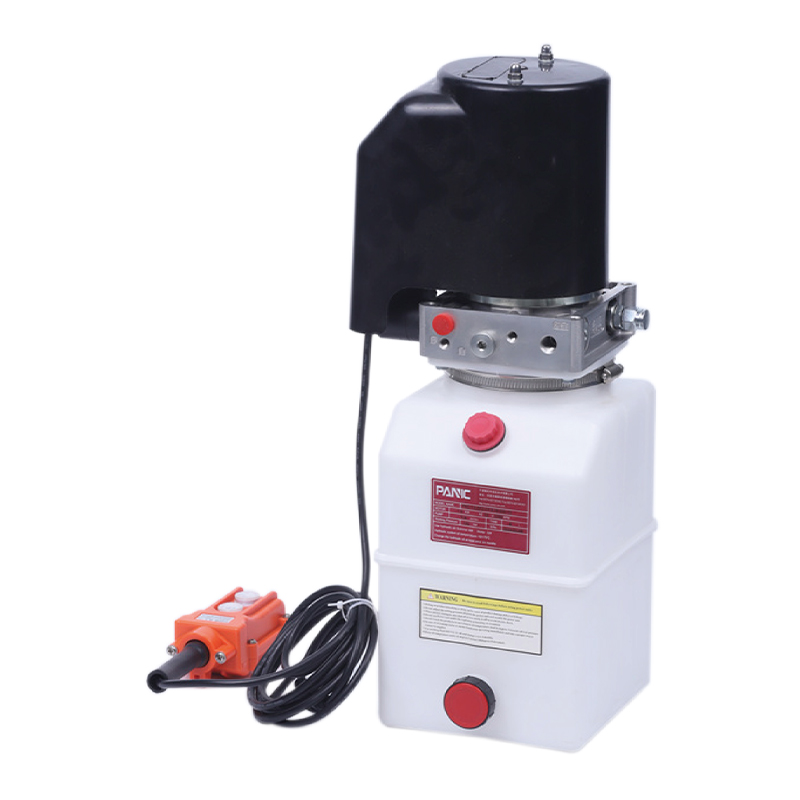

Tämä hydraulinen voimayksikkö on suunniteltu erityisesti kippiperävaunuihin. Se on integroitu korkeapainevaihteistopumpulla, DC-hiiliharjakoneella, keskusventtiililohkolla, patruunaventtiilillä ja öljysäiliöllä. Tyypillinen yksitoimiperiaate on luottaa moottoritehon nousuun kuorman omapainon pienentyessä. Järjestelmä voidaan varustaa sisäänrakennetulla vakionopeuden tasapainotusventtiilillä ja ulkoisella säädettävällä virtausventtiilillä. Valittavana on rautaisia ja muovisia polttoainesäiliöitä.
TÄRKEIMMÄT OMINAISUUDET SISÄLTÄVÄT:
- Yksitoiminen periaate: Kippiperävaunun voimayksikkö noudattaa tyypillistä yksitoimista periaatetta, joka luottaa siihen, että moottori saa virtaa nostoa varten ja kuorman omapaino laskee. Tämä rakenne tekee järjestelmästä yksinkertaisen ja tehokkaan, helppokäyttöisen ja erityisen sopivan skenaarioihin, jotka vaativat nopeaa purkamista.
- Sisäiset ja ulkoiset virtauksen ohjausvaihtoehdot: Järjestelmä voidaan varustaa valinnaisella sisäänrakennetulla vakionopeuden tasapainotusventtiilillä, joka varmistaa vakauden purkamisen aikana ja estää hydraulijärjestelmän epätasaisen nostamisen kuormituksen muutoksista. Samalla voidaan valita myös ulkoinen säädettävä virtausventtiili lisäämään joustavuutta. Käyttäjät voivat säätää virtausta ja nostonopeutta todellisten tarpeiden mukaan parantaakseen käyttötehokkuutta.
- Moottorin valinta: Järjestelmä on varustettu DC-hiiliharjamoottorilla, jolla on korkea hyötysuhde ja pitkä käyttöikä, mikä varmistaa hydraulijärjestelmän vakaan toiminnan. Moottori voi tarjota vahvan nostovoiman varmistaakseen, että perävaunu voi kulkea sujuvasti purkamisen aikana.
- Polttoainesäiliön materiaalivalinta: rauta- ja muovisäiliöt ovat saatavilla. Käyttäjät voivat valita sopivan säiliömateriaalin eri työympäristöjen ja kuormitusvaatimusten mukaan. Rautasäiliöt soveltuvat raskaaseen työhön ja niillä on vahva kestävyys, kun taas muovisäiliöt ovat kevyitä ja sopivat tilanteisiin, joissa on paino- ja joustavuusvaatimuksia.
- Patruunan hydrauliventtiilin rakenne: Patruunaventtiilit tarjoavat tarkan hydraulisen ohjauksen varmistaakseen, että järjestelmä on tehokkaampi ja vakaampi käytön aikana. Olipa kyseessä nosto tai kuorman oma paino putoamassa, järjestelmää voidaan säätää tarkasti paineenvaihteluiden ja epävakauden välttämiseksi.

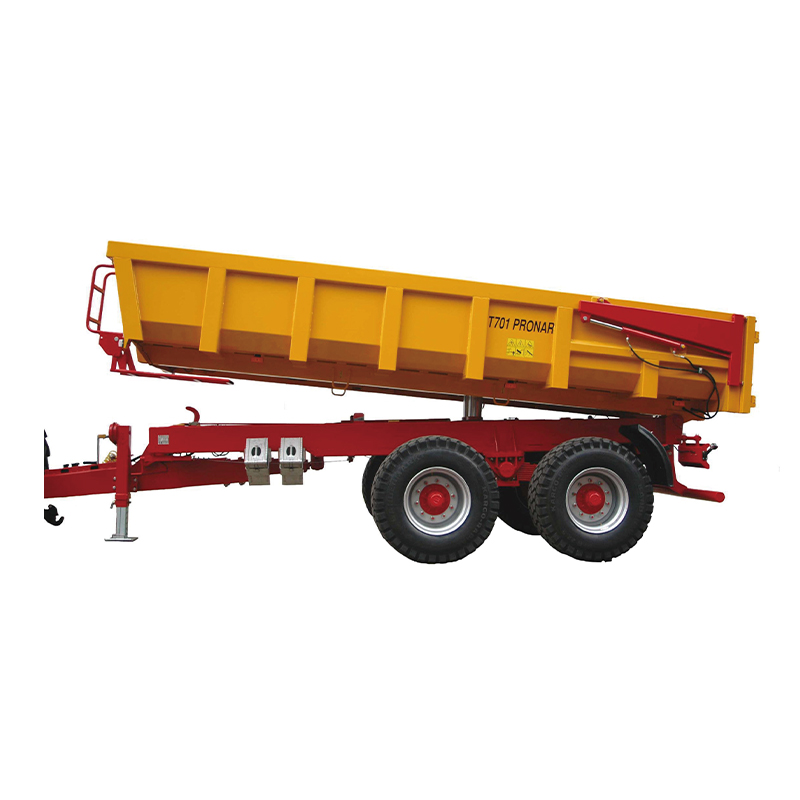

Tämä hydraulinen voimayksikkö sopii kippiperävaunuihin ja voi tarjota niille tehokkaan ja vakaan hydraulisen tuen, erityisesti sovelluksissa, jotka vaativat sujuvaa nostoa ja nopeaa purkamista, mikä voi varmistaa sujuvan toiminnan. Sisäänrakennetun vakionopeuden tasapainotusventtiilin ja ulkoisen säädettävän virtausventtiilin valinta tekee myös hydraulijärjestelmän toiminnasta joustavamman ja mukautuvamman erilaisiin työolosuhteisiin.
ERITYISET HUOMAUTUKSET
Voimayksikkö on S3 toimiva järjestelmä, eikä se voi toimia jatkuvasti. Se käynnistyy 10 sekunnissa ja pysähtyy 90 sekunnissa.
Varmista ennen asennusta, että hydrauliikkakomponentit, kuten öljysylinteri, öljyputki ja liitos, ovat puhtaat epäpuhtauksista.
Hydrauliöljyn viskositeetin tulee olla 15-68 astetta. Kulumisenestohydrauliikkaöljyä nro 46 suositellaan kesällä ja nro 32 alhaisen lämpötilan hydrauliöljyä talvella.
Kun olet käynnistänyt käyttöjärjestelmän ensimmäisen kerran, tarkista, onko öljysäiliössä riittävästi öljyä, yleensä 2/3 öljysäiliöstä.
Kun järjestelmää on käytetty ensimmäisten 100 käyttötunnin aikana, hydrauliöljy vaihdetaan ja sen jälkeen hydrauliöljy vaihdetaan 3000 tunnin välein.

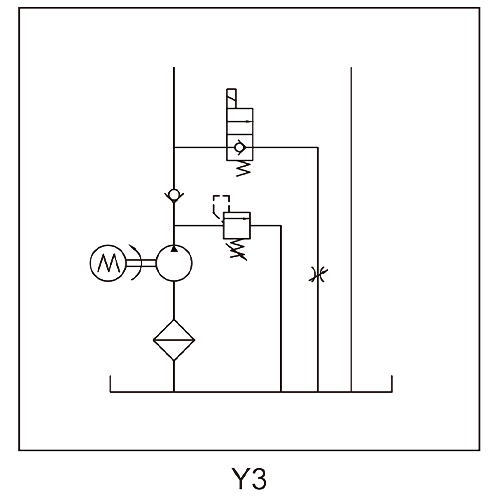

KAAVIO
TEKNISET TIEDOT
| Malli | Volt | Tehoa | Nopeus | Displacemet | Paine | Tankki | Solenoidi Vavle Volt |
| PNC-1.6-D12-1/2.1-20-8/W-Y3 | 12VDC | 1,6 kW | 2800 rpm | 2.1CC/REV | 20 MPA | 8L | 12VDC |
| PNC-2.2-D24-1/2.7-20-10/W-Y3 | 24VDC | 2,2 kW | 2600 rpm | 2.7CC/REV | 10L | 24VDC |
Huomautus: jos tarvitset järjestelmäparametreja, kuten pumppua, painetta ja moottorin tehoa eri virtauksilla, ota yhteyttä myyjäämme.
