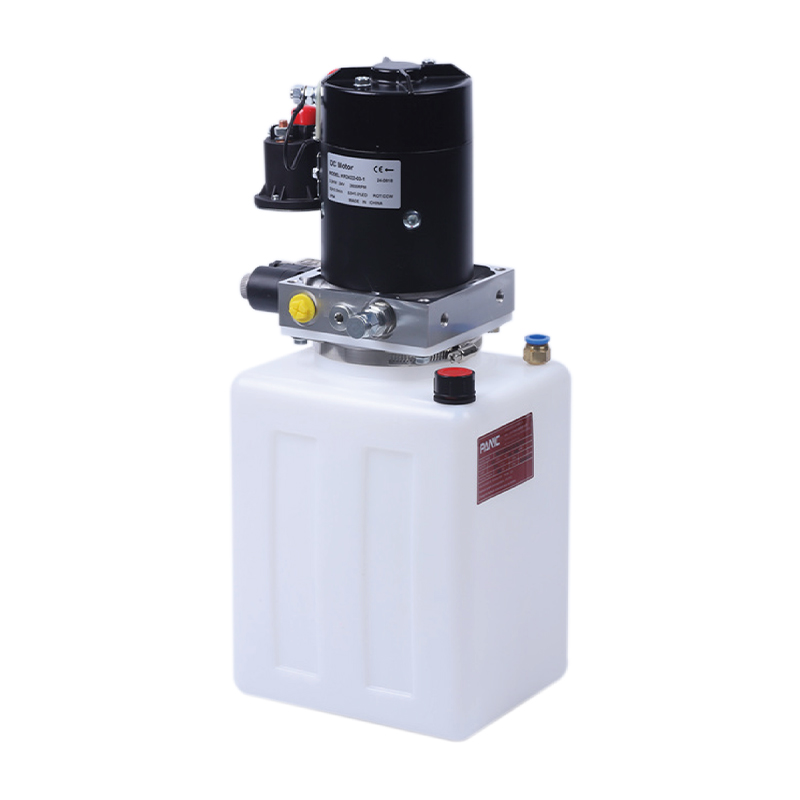

Tämä täyssähköisen pinoajan hydraulinen voimayksikkö on suunniteltu erityisesti täyssähköiseen pinoamiseen. Se on integroitu korkeapainevaihteistopumpulla, DC-harjamoottorin keskusventtiililohkolla, patruunaventtiilillä ja öljysäiliöllä. Nousua ja laskua ohjataan moottorilla ja solenoidiventtiilillä, valinnaisella moottorin teholla 2,2 kW-4 kW, yksinopeus, kaksinkertainen nopeus ja suhteellinen nopeuden säätö. Valittavana on rautaisia ja muovisia polttoainesäiliöitä.
TÄRKEIMMÄT OMINAISUUDET SISÄLTÄÄ
- Sähköinen ohjaus: Täyssähköisen pinoajan hydraulinen voimayksikkö on ohjattu moottorilla ja solenoidiventtiilillä, joka pystyy säätämään tarkasti pinoajan nosto- ja laskutoimia. Solenoidiventtiilin ohjaamat nosto- ja laskutoiminnot tekevät pinoamistoiminnasta joustavamman ja sujuvamman.
- Useita moottorin tehovaihtoehtoja: Moottorin tehoksi voidaan valita 2,2 kW - 4 kW. Käyttäjät voivat valita sopivan moottoritehon eri kuormitusvaatimusten mukaan varmistaakseen järjestelmän tehokkaan toiminnan erilaisissa työolosuhteissa.
- Joustava laskeutumisnopeuden valinta: Täyssähköisen pinoajan hydraulinen voimayksikkö tarjoaa kolme laskeutumistilaa: yksinopeus, kaksoisnopeus ja suhteellinen nopeuden säätö. Käyttäjät voivat valita työtarpeiden mukaan sopivimman laskeutumisnopeuden varmistaakseen pinoajan vakauden ja turvallisuuden erilaisissa työskenaarioissa.
- Säiliön materiaalivalikoima: Hydrauliyksikkö tarjoaa kaksi vaihtoehtoa: rautasäiliö ja muovisäiliö. Rautasäiliöt soveltuvat pitkäaikaiseen kovaan käyttöön, mikä takaa paremman kestävyyden; muovisäiliöt ovat kevyempiä ja sopivat käyttöympäristöihin, joissa on tiukat vaatimukset laitteen painolle.
- Patruunan hydrauliventtiilin rakenne: Järjestelmä käyttää patruunaventtiilin rakennetta, joka voi parantaa nesteen ohjauksen tarkkuutta ja vastenopeutta, mikä tekee pinoajan hydraulijärjestelmästä tehokkaamman ja luotettavamman.
- Moottorin ja solenoidiventtiilin ohjaus: DC-hiiliharjamoottorin ja solenoidiventtiilin yhdistelmä tekee pinoamisliikkeestä sujuvampaa, nostotoiminnon tarkempaa ja järjestelmä käynnistyy nopeasti, mikä vähentää energiahukkaa ja parantaa yleistä toimintatehokkuutta.

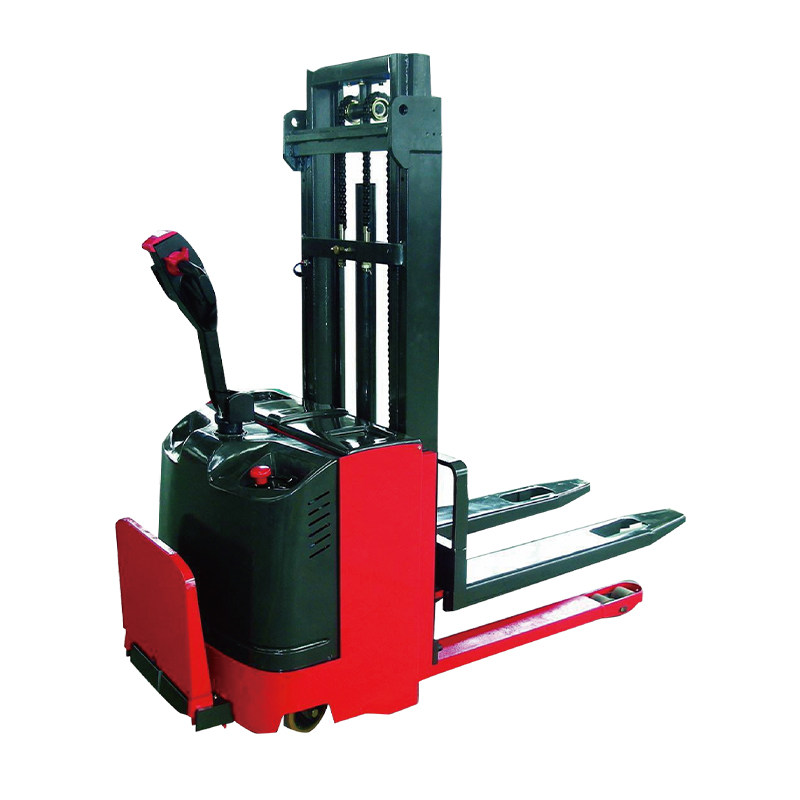

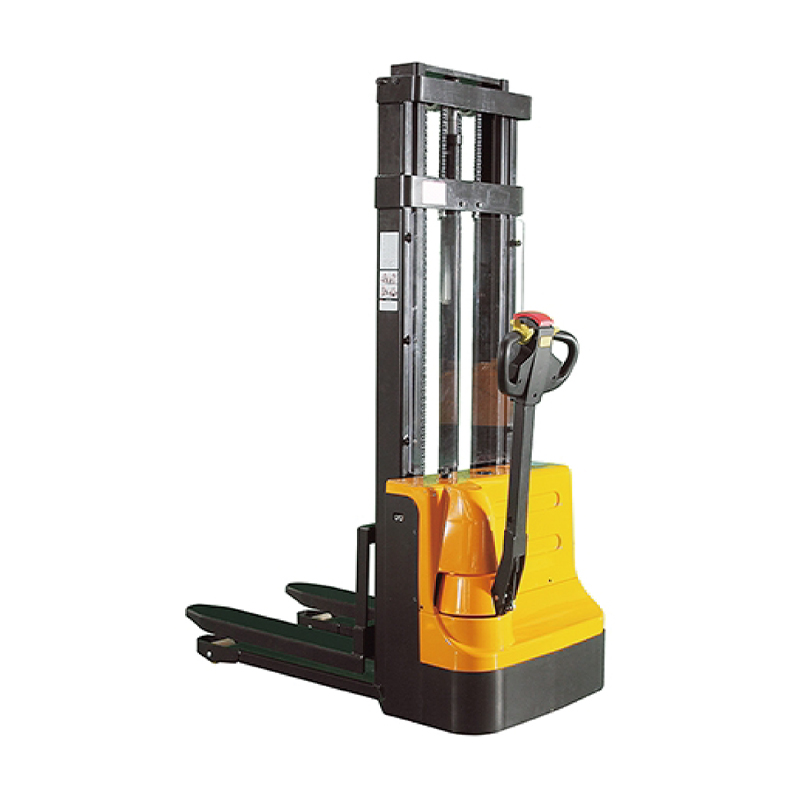

Tämä hydraulinen voimayksikkö sopii täyssähköisiin pinoamiskoneisiin ja voi tarjota niille vakaan hydraulisen tuen erityisesti työympäristöissä, jotka vaativat nopeaa nostoa ja joustavaa nopeuden säätöä, mikä voi parantaa tehokkaasti työn tehokkuutta. Patruunan hydrauliventtiilin ja moottorin ohjausjärjestelmän yhdistelmä varmistaa hydraulijärjestelmän tarkan ohjauksen ja tehokkaan toiminnan, mukautuen erilaisiin pinoamistoimintoihin.
ERITYISET HUOMAUTUKSET
Voimayksikkö on S3 toimiva järjestelmä, eikä se voi toimia jatkuvasti. Se käynnistyy 10 sekunnissa ja pysähtyy 90 sekunnissa.
Varmista ennen asennusta, että hydraulikomponentit, kuten öljysylinteri, öljyputki ja liitos, ovat puhtaita.
Hydrauliöljyn viskositeetin tulee olla 15 - 68st. Kulumisenestohydrauliikkaöljyä nro 46 suositellaan kesällä ja nro 32 alhaisen lämpötilan hydrauliöljyä talvella.
Kun käyttöjärjestelmä on käynnistetty ensimmäisen kerran, tarkista, onko öljysäiliössä riittävästi öljyä, yleensä 2/3 öljysäiliöstä.
Kun järjestelmää on käytetty ensimmäisten 100 käyttötunnin aikana, hydrauliöljy vaihdetaan ja sen jälkeen hydrauliöljy vaihdetaan 3000 tunnin välein.

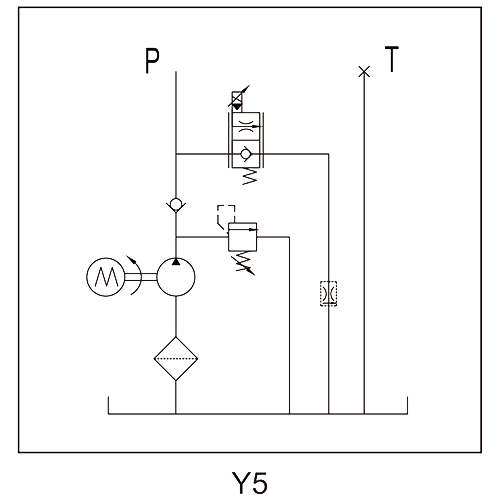

KAAVIO
TEKNISET TIEDOT
(Täyssähköisen pinoajan 1 hydraulinen voimayksikkö)
| Malli | Volt | Tehoa | Nopeus | Siirtyminen | Paine | Tankkiki | Solenoidiventtiilin jännite |
| PNC-2.2-D24-1/2.7-20-5/L-Y2 | 24VDC | 2,2 kW | 260ORPM | 2.7CC/REV | 20 MPA | 5L | 24V |
| PNC-3-D24-1/3.2-20-10/L-Y4 | 3 kW | 3.2CC/REV | 10L | ||||
| PNC-4-D24-1/3.5-20-10/L-Y5 | 4KW | 350ORPM | 3.5CC/REV |
(Täyssähköisen pinoajan 2 hydraulinen voimayksikkö)
| Malli | Volt | Tehoa | Nopeus | Siirtyminen | Paine | Tankkiki | Solenoidiventtiilin jännite |
| PNC-2.2-D24-1/2.7-20-5/L-Y2 | 24VDC/48VDC | 2,2 kW | 2600 rpm | 2.7CC/REV | 20 MPA | 5L | 24V |
| PNC-3-D48-1/3.2-20-10/L-Y4 | 3 kW | 3.2CC/REV | 10L | ||||
| PNC-4-D24-1/3.5-20-10/L-Y5 | 4KW | 3500 rpm | 3.5CC/REV |
Huomautus: jos tarvitset järjestelmäparametreja, kuten pumppua, painetta ja moottorin tehoa eri virtauksilla, ota yhteyttä myyjäämme.
