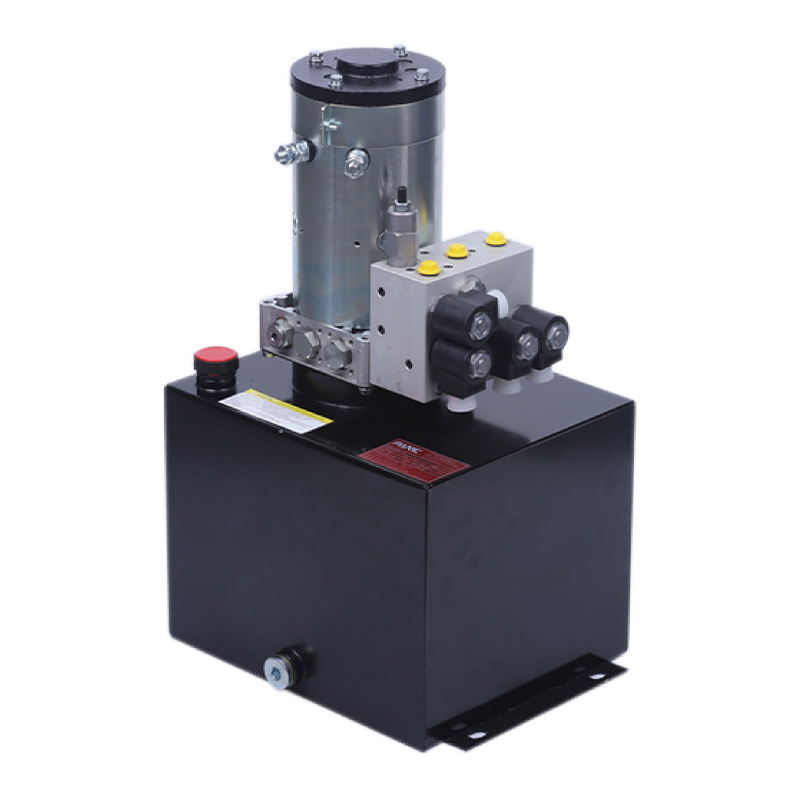

Tämä hydraulinen voimayksikkö on suunniteltu erityisesti eteenpäinajoa varten. Se on integroitu korkeapaineisella hammaspyöräpumpulla, DC-hiiliharjalla tai harjattoman moottorin keskusventtiililohkolla, patruunaventtiilillä ja öljysäiliöllä. Yksi ryhmä ohjaa yksitoimisen öljysylinterin nostoa ja toinen ryhmä ohjaa kaksitoimisen öljysylinterin etu-, taka-, vasen- ja oikeaa toimintaa. Siinä on valinnainen moottoriteho 2,2-4kw, yksinopeus, kaksinkertainen nopeus ja suhteellinen nopeuden säätö. Valittavana on rautaisia ja muovisia polttoainesäiliöitä.
TÄRKEIMMÄT OMINAISUUDET SISÄLTÄVÄT:
- Monitoiminen hydrauliohjaus: Eteenpäin liikkuvan pinoajan voimayksikkö on varustettu kahdella ohjausjärjestelmällä. Yksi sarja ohjaa yksitoimista sylinteriä pinoamislavan nostamiseen ja laskemiseen, ja toinen ohjaa kaksitoimista sylinteriä pinoamisvaunun liikkeen saavuttamiseksi neljään suuntaan: eteen, taakse, vasemmalle ja oikealle. Tällä rakenteella pinoajan korkeutta sekä sivu- ja pituussuuntaista liikettä voidaan ohjata samanaikaisesti, mikä parantaa huomattavasti toiminnan joustavuutta ja tehokkuutta.
- Moottorin tehon valinta: Moottorin teho vaihtelee 2,2 kW:sta 4 kW:iin. Käyttäjät voivat valita sopivan tehokokoonpanon pinoajan kuormituksen ja toimintavaatimusten mukaan varmistaakseen järjestelmän tehokkaan ja vakaan toiminnan.
- Laskeutumisnopeuden säätö: Tarjolla on kolme laskevaa nopeusvaihtoehtoa: yksinopeus, kaksoisnopeus ja suhteellinen nopeuden säätö. Käyttäjät voivat valita sopivimman laskeutumistavan sovelluskohtaisen skenaarion mukaan varmistaakseen sujuvan nostoprosessin ja välttääkseen liian nopean laskeutumisen aiheuttaman tärinän tai epävakauden.
- Säiliön materiaalivalikoima: Eteenpäin liikkuvan pinoajan voimayksikkö tarjoaa rautasäiliön ja muovisäiliön vaihtoehtoja. Rautasäiliöt soveltuvat pitkäkestoiseen suuren kuormituksen työhön ja niillä on vahvempi kestävyys, kun taas muovisäiliöt sopivat skenaarioihin, joissa vaaditaan painoa ja joustavuutta, mikä vähentää kokonaispainoa.
- Tehokas moottorin ja venttiilin ohjausrakenne: Järjestelmä voidaan konfiguroida DC-hiiliharjamoottoreilla tai harjattomilla moottoreilla tarpeen mukaan. Jälkimmäisellä on korkeampi vakaus ja pienemmät huoltovaatimukset pitkäaikaisessa käytössä. Plug-in-hydrauliventtiili tarjoaa tarkemman nesteenhallinnan, mikä parantaa pinoajan toimintatarkkuutta ja luotettavuutta.
- Monikäyttöinen ohjaus: Tämä hydraulinen yksikkö ei vain ohjaa pinoamis- ja laskutoimitusyksikköä, vaan myös säätelee liikettä neljään suuntaan eteen, taakse, vasemmalle ja oikealle, mikä lisää huomattavasti pinoamiskoneen joustavuutta pienessä tilassa ja soveltuu tiheään toimintaympäristöön, kuten varastointiin ja logistiikkaan.

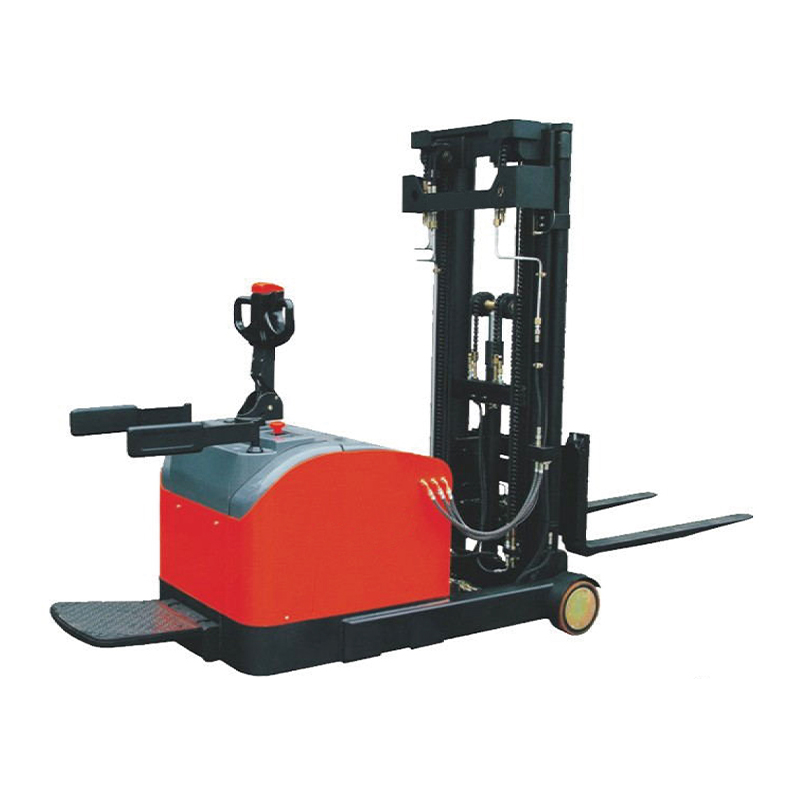

Tämä hydraulinen voimayksikkö on suunniteltu eteenpäin liikkuville pinoamiskoneille ja se voi tarjota tehokkaan ja vakaan tehotuen erilaisiin korkean intensiteetin, tarkasti ohjattujen työtarpeiden täyttämiseen. Olipa kyseessä nosto tai sivuttaisliike, järjestelmä voi tarjota tarkan ohjauksen työn tehokkuuden ja turvallisuuden parantamiseksi.
ERITYISET HUOMAUTUKSET
Voimayksikkö on S3 toimiva järjestelmä eikä voi toimia jatkuvasti· Se käynnistyy 10 sekunnissa ja pysähtyy 90 sekunnissa.
Varmista ennen asennusta, että hydraulikomponentit, kuten öljysylinteri, öljyputki ja liitos, ovat puhtaita.
Hydrauliöljyn viskositeetin tulee olla 15 - 68st. Kulumisenestohydrauliikkaöljyä nro 46 suositellaan kesällä ja nro 32 alhaisen lämpötilan hydrauliöljyä talvella.
Kun olet käynnistänyt käyttöjärjestelmän ensimmäisen kerran, tarkista, onko öljysäiliössä riittävästi öljyä, yleensä 2/3 öljysäiliöstä.
Kun järjestelmää on käytetty ensimmäisten 100 käyttötunnin aikana, hydrauliöljy vaihdetaan ja sen jälkeen hydrauliöljy vaihdetaan 3000 tunnin välein.

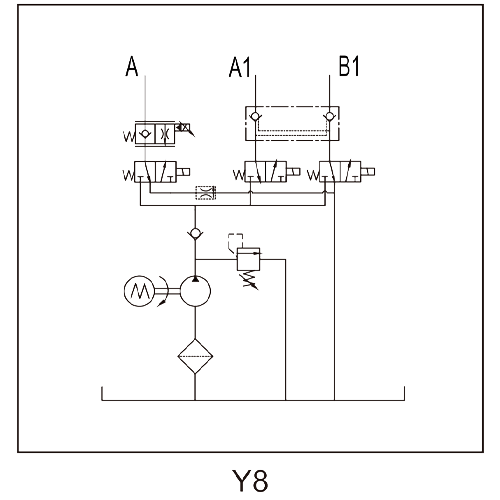

KAAVIO
TEKNISET TIEDOT
| Malli | Volt | Tehoa | Nopeus | Displacemet | Paine | Tankki | Solenoidi Vavle Volt |
| PNC-3-D48-1/3.2-20-10/L-Y8 | 24VDC | 3 kW | 2600 rpm | 3.2CC/REV | 20 MPA | 15L | 24VDC |
| PNC-4-D24-1/3.7-20-10/L-Y8 | 48VDC | 4 kW | 3500 rpm | 3.7CC/REV | 48VDC |
Huomautus: jos tarvitset järjestelmäparametreja, kuten pumppua, painetta ja moottorin tehoa eri virtauksilla, ota yhteyttä myyjäämme.
