Kuinka hydraulinen voimayksikkö toimii?

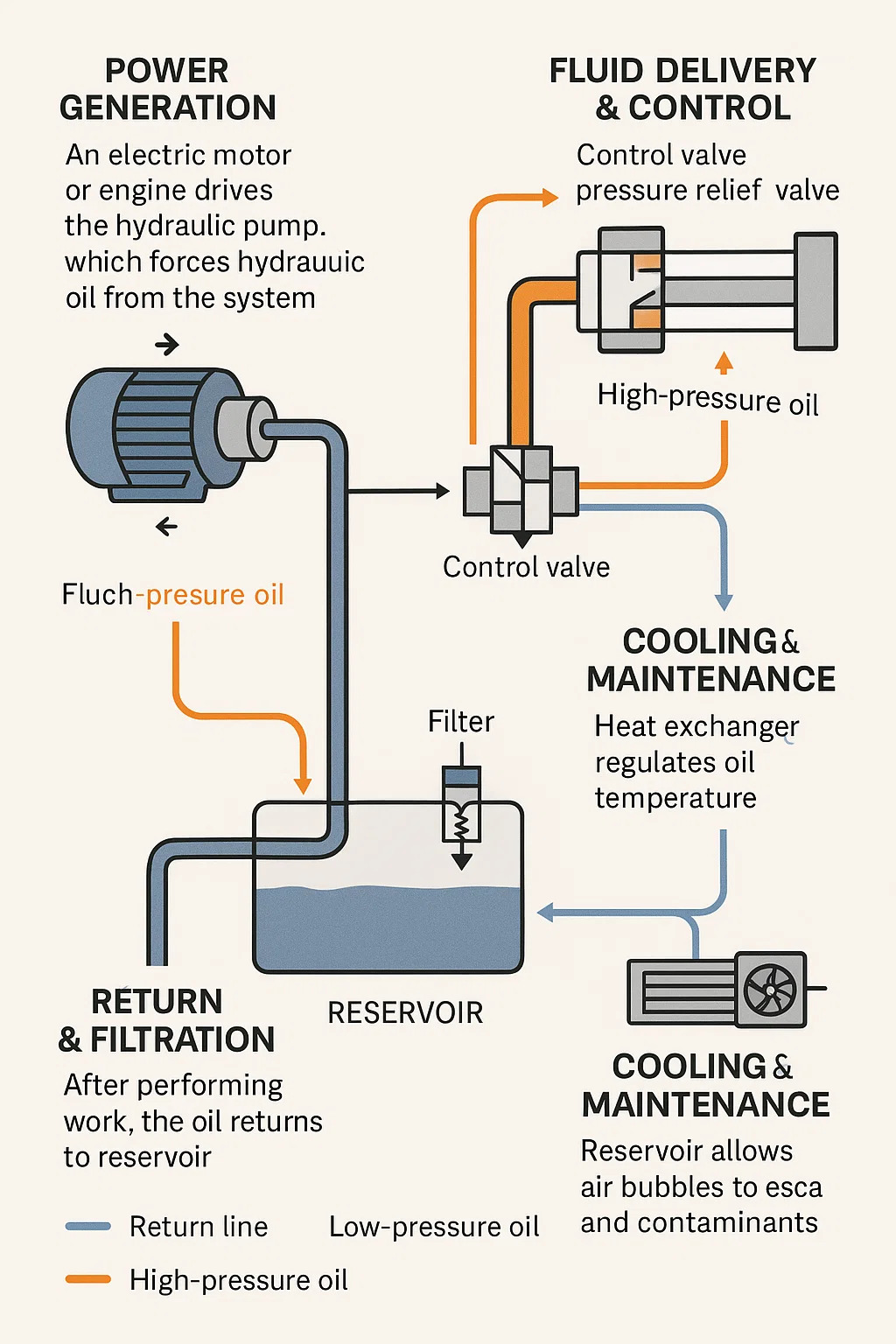

A hydraulinen voimayksikkö (HPU) muuntaa mekaanisen energian hydraulienergiaksi toimilaitteiden (sylintereiden, moottoreiden) tehostamiseksi. Tässä on vaiheittainen erittely sen toiminnasta:

1. Sähköntuotanto
Sähkömoottori tai moottori käyttää hydraulipumppua, joka pakottaa hydrauliöljyn säiliöstä (säiliöstä) järjestelmään.
Pumppu luo virtauksen ja paineen muuttamalla mekaanisen energian hydrauliseksi energiaksi.

2. Nesteen jakelu ja ohjaus
Paineöljy virtaa putkien/letkujen kautta ohjausventtiileihin (suunta-, paine- tai virtausventtiilit).
Suuntaventtiilit määrittävät öljyn reitin – lähettävät sen sylinterin pidentämiseksi tai sisään vetämiseksi tai hydraulimoottorin pyörittämiseksi.
Paineenalennusventtiilit suojaavat järjestelmää rajoittamalla maksimipainetta.

3. Aktivointi (työteho)
Korkeapaineinen öljy tulee hydraulisylinteriin (lineaarinen liike) tai hydraulimoottoriin (pyörivä liike) siirtäen kuormaa.
Toimilaitteen liike riippuu öljyn virtausnopeudesta (nopeudesta) ja paineesta (voimasta).

4. Palautus ja suodatus
Työn jälkeen öljy palaa säiliöön paluulinjaa pitkin.
Suodatin puhdistaa öljyn ennen uudelleenkäyttöä ja estää saastumisen.

5. Jäähdytys ja huolto
Lämmönvaihtimet (ilma- tai nestejäähdytteiset) säätelevät öljyn lämpötilaa.
Säiliö päästää ilmakuplien poistumaan ja epäpuhtaudet laskeutumaan.
