HPU-moottoriopas: Mitoitus, tyypit, tehokkuus- ja huoltovinkit

HYDRAULINEN VOIMAYKSIKÖN PERUSTEET

Mitä HPU-moottori todella tekee hydraulisen voimayksikön sisällä

An HPU-moottori muuntaa sähköisen tai mekaanisen syötteen pyörimisvoimaksi, joka käyttää pumppua a Hydraulinen voimayksikkö , joka tuottaa virtauksen ja paineen, jota tarvitaan sylintereiden siirtämiseen, toimilaitteiden pyörittämiseen tai hydraulisten työkalujen käyttämiseen. Ilman moottoria muu hydraulinen voimayksikkö on vain säiliö, jakotukki ja putkisto. Moottori on yksittäinen komponentti, joka muuttaa varastoidun sähköenergian käyttökelpoiseksi mekaaniseksi työksi, ja sen koko, nopeus ja tehokkuus määräävät lähes jokaisen järjestelmän loppupään suorituskykyluvut syklin ajasta melutasoon käyttötuntikohtaiseen sähkökustannuksiin.

Useimmat teollisuushydrauliset voimayksiköt käyttävät kolmivaiheista AC-oikosulkumoottoria, joka on kytketty suoraan hammaspyörä-, siipi- tai mäntäpumppuun joustavan kytkimen tai kellokotelon kautta. Moottorin akseli pyörittää pumpun akselia kiinteällä tai muuttuvalla nopeudella, ja tämä pyöriminen syrjäyttää hydraulinesteen ulos säiliöstä ja työkiertoon. Mobiili- tai off-grid-sovelluksissa saman roolin täyttää akkupankista pyörivä tasavirtamoottori, voimanoton kautta dieselmoottorilla toimiva hydraulimoottori tai tietyissä tapauksissa pneumaattinen moottori, jossa sähköä ei ole saatavilla tai sen käyttö on vaarallista, kuten tietyissä kaivos- tai offshore-ympäristöissä.

PIKA VIITE

Moottori, jonka teho on 10 hevosvoimaa ja joka käyttää pumppua, jonka iskutilavuus on 2,5 kuutiota 1800 rpm, tuottaa karkeasti 32,5 gallonaa minuutissa nesteen virtauksesta. Tämä yksittäinen suhde hevosvoiman, iskutilavuuden ja kierrosluvun välillä on lähtökohta lähes jokaiselle HPU-moottorin valintapäätökselle.

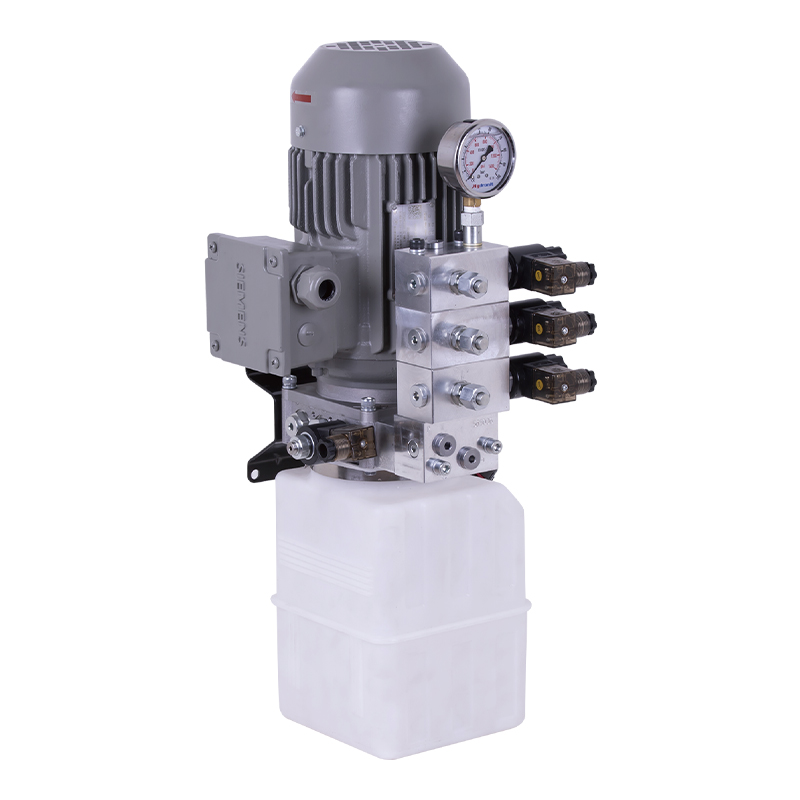

HPU-moottorin anatomia ja miten se kytkeytyy järjestelmään

Ennen kuin vertaat moottorityyppejä tai suoritat mitoituslaskelmia, se auttaa ymmärtämään tarkasti, mitkä HPU-moottorin osat ovat tärkeitä suorituskyvyn kannalta ja mitkä osat vain asennuksen kannalta. HPU-moottori ei ole yleinen sähkömoottori, joka on pultattu hydraulisäiliöön; se valitaan ja konfiguroidaan mekaanisten ja sähköisten liitäntöjen ympärille, jotka ovat ominaisia hydrauliselle voimansiirrolle.

Akseli ja kiilaura

Moottorin ulostuloakselissa on kiilaura tai ura, jonka on vastattava tarkasti pumpun tulokytkintä. Epäsopivuus tässä on yleisin yksittäinen syy asennusviiveisiin uusissa HPU-versioissa.

Asennuslaippa

NEMA- ja IEC-runkomoottorit käyttävät standardoituja C-pinta- tai D-laippakiinnikkeitä, joten moottori kiinnittyy suoraan kellokoteloon ilman mukautettuja kiinnikkeitä, mikä pitää kohdistuksen yhtenäisenä koko rakennuksessa.

Käämit ja eristysluokka

Eristysluokka, tyypillisesti B, F tai H, määrittää, kuinka paljon lämpöä käämit sietävät ennen hajoamista. Luokka F on nykyään de facto standardi useimmille teollisille HPU:ille.

Kotelotyyppi

TEFC (Totalally Enclosed Fan Cooled) ja TENV (Totally Enclosed Non-ventilated) -kotelot suojaavat käämityksiä öljysumulta, pölyltä ja huuhteluvesisuihkeelta, joka on tavallista hydraulilaitteiden ympärillä.

Hydraulisten voimayksiköiden malleissa käytetyt moottorityypit

Oikean moottorityypin valinta hydrauliselle tehoyksikölle riippuu käyttösuhteesta, käytettävissä olevasta virtalähteestä, ympäristöolosuhteista ja siitä, kuinka usein yksikkö käynnistyy ja pysähtyy työvuoron aikana. Alla on vertailu neljästä moottorikategoriasta, jotka on yleisimmin yhdistetty teollisuuden ja liikkuvien laitteiden hydraulipumppuihin, minkä jälkeen tarkastellaan tarkemmin, missä kukin ansaitsee paikkansa.

Hydraulisten voimayksiköiden käyttämiseen käytettävien moottorityyppien vertailu kiinteissä ja liikkuvissa sovelluksissa.
Moottorin tyyppi	Tyypillinen tehoalue	Yhteinen käyttötapaus	Näppäinrajoitus
Kolmivaiheinen AC-induktio	1-500 hv	Kiinteät teolliset HPU:t	Edellyttää kolmivaiheista syöttöä
Yksivaiheinen AC	0,5-10 hv	Pienet myymäläpuristimet, hissit	Alempi käynnistysmomentti
DC moottori	0,5-20 hv	Siirrettävät, akkukäyttöiset yksiköt	Rajoitettu jatkuva käyttöikä
Moottorikäyttöinen (PTO)	10-1000 hv	Off-road, maatalous, meri	Ei sähköverkkoriippuvuutta, mutta tarvitsee polttoainelogistiikan

Kolmivaiheiset AC-oikosulkumoottorit

Kolmivaihemoottorit hallitsevat kiinteitä teollisuushydraulisia tehoyksiköitä, koska ne tarjoavat suuren käynnistysmomentin, toimivat tehokkaasti tasaisella nopeudella ja ovat vuosikymmeniä todistetusti luotettavia tehdasympäristöissä. Tyypillinen NEMA-runkoinen kolmivaihemoottori tässä roolissa käy nopeudella 1800 tai 3600 RPM, kun 1800 RPM on paljon yleisempää pumpun pitkäikäisyyden kannalta, koska alhaisempi akselin nopeus vähentää pumpun akselitiivisteiden ja laakerien kulumista.

Yksivaiheiset AC-moottorit

Yksivaihemoottorit täyttävät aukon pienemmissä myymälöissä ja tiloissa, joihin ei koskaan asennettu kolmivaiheista tehoa. Ne toimivat hyvin kevyissä puristimissa, hisseissä ja pienissä, alle 10 hevosvoiman koepisteissä, mutta niiden alhaisempi käynnistysmomentti tarkoittaa, että ne kamppailevat suuren hitausvoiman tai sovellusten kanssa, jotka on käynnistettävä täydellä paineella.

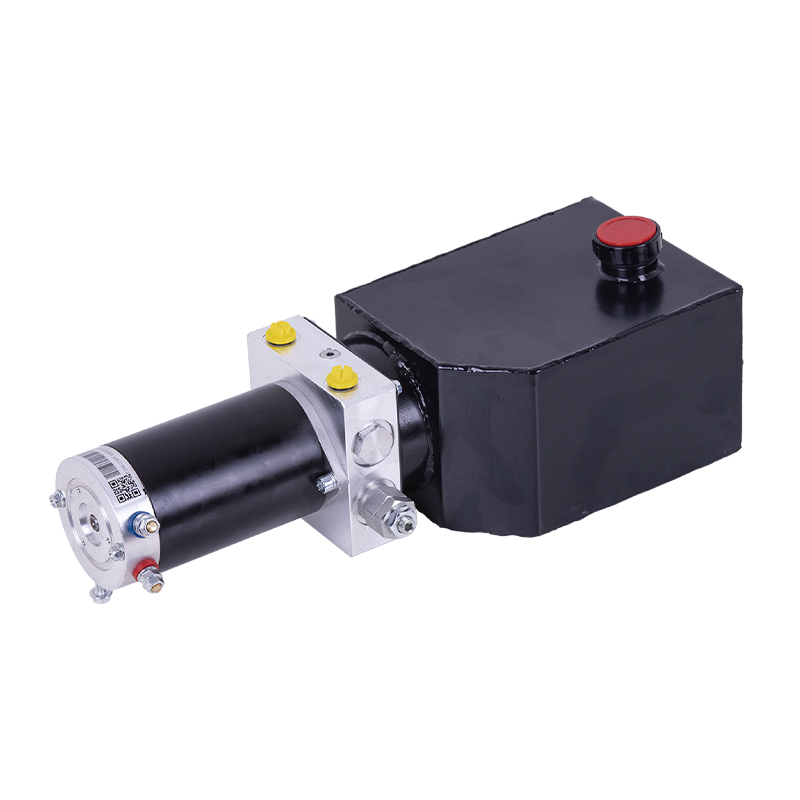

Tasavirtamoottorit kannettaviin ja akkukäyttöisiin laitteisiin

Tasavirtamoottorit ovat vakiovalinta akkukäyttöisissä hydraulisissa voimanlähteissä, joita käytetään saksinostimissa, siirrettävissä työtasoissa ja sähköautoissa. Yleisiä jännitteitä ovat 12 V, 24 V ja 48 V, ja korkeamman jännitteen järjestelmät tuottavat yleensä enemmän tehoa pienemmällä virrankulutuksella ja siten vähemmän lämpöä johdotuksessa.

Moottorikäyttöiset voimanottoyksiköt

Kun hydraulisen voimanlähteen on toimittava kaukana sähköverkosta, moottorikäyttöinen voimanoton järjestely ottaa vallan. Nämä asetukset ovat yleisiä maatalouslaitteissa, porauslaitteissa ja laivojen kansikoneissa, joissa diesel- tai bensiinimoottorit ovat jo olemassa muihin tarkoituksiin ja hydraulipumppu yksinkertaisesti hyödyntää käytettävissä olevaa akselitehoa.

Kuinka mitoittaa HPU-moottori sovelluksellesi

HPU-moottorin alimitoitus on yksi yleisimmistä ja kalleimmista virheistä hydraulijärjestelmän suunnittelussa. Moottori, joka ei pysty antamaan tarpeeksi vääntömomenttia käynnistyksen yhteydessä, laukeaa ylikuormitussuoja toistuvasti, ylikuumenee ja epäonnistuu hyvissä ajoin ennen sen nimellistä käyttöikää. Toisaalta ylimitoitus kuluttaa energiaa ja lisää alkukustannuksia lisäämättä käyttökelpoista suorituskykyä, ja se voi myös heikentää moottorin käyntiä osittaisella kuormituksella.

YDINKOKOKAAVA

HP = (GPM × PSI) / 1714

Missä GPM on vaadittu virtausnopeus ja PSI on järjestelmän suurin paine. Tämä kaava olettaa pumpun hyötysuhteeksi noin 85-90 prosenttia, mikä on tyypillistä uusille normaalilämpötilassa toimiville hammaspyörä- ja siipipumpuille.

Toiminut esimerkki

Harkitse hydraulista voimayksikköä, jonka on toimitettava 15 gallonaa minuutissa 2000 PSI:llä hydraulipuristimen käyttämiseksi. Sovelletaan kaavaa: 15 kerrottuna 2000 on 30 000, jaettuna 1714:llä 17,5 hevosvoimaa . Käytännössä useimmat suunnittelijat pyöristävät seuraavaan vakiomoottorin runkokokoon, joka olisi 20 hv:n moottori, jotta voidaan ottaa huomioon pumpun tehohäviöt ja jättää tilaa painepiikkeille työsyklin aikana.

Mittojen tarkistuslista

Koko aina huippupainetarpeelle, ei keskimääräiselle käyttöpaineelle
Kerroin käyttösuhteessa, koska jaksottainen käyttö sallii pienempiä moottoreita kuin jatkuva käyttö
Ota huomioon ympäristön lämpötila, koska moottorit heikkenevät suljetussa tai kuumassa ympäristössä
Yhdistä moottorin kierrosluku pumpun kierrosluvun kanssa välttääksesi kavitaatio tai liiallinen kuluminen
Jätä vähintään 10–15 prosenttia korkeustilaa lasketun vähimmäishevosvoiman yläpuolelle

Käyttömäärä ja sen vaikutus kokoon

Käyttösuhde kuvaa, kuinka monta osaa käyttötunnista moottori käyttää täydellä kuormituksella. Puristimen, joka pyörii 8 sekuntia ja lepää 22 sekuntia, käyttösuhde on lähes 27 prosenttia, mikä mahdollistaa pienemmän moottorin kuin jatkuvatoiminen sovellus, kuten muovinen ruiskupuristin, joka pitää paineen minuutteja kerrallaan. Moottorin tyyppikilvessä käyttöluokitus on S1 jatkuvassa käytössä tai S3 jaksoittaisessa käytössä, ja tämän luokituksen sovittaminen todelliseen käyttöprofiiliin estää sekä haitallisen ylikuumenemisen että tarpeettoman ylimitoituksen.

Energiatehokkaat ja taajuusmuuttajat

Kiinteänopeuksinen moottori, joka käyttää hydraulipumppua jatkuvasti täydellä nopeudella, vaikka järjestelmä tarvitsee vain osittaista virtausta, hukkaa huomattavan määrän energiaa lämpönä varoventtiilin yli. HPU-moottorin ja taajuusmuuttajan pariliitoksen avulla moottorin nopeus voi seurata todellista järjestelmän tarvetta sen sijaan, että se pyöriisi yhdellä vakiokierrosluvulla kellon ympäri.

Energia- ja ohjauserot kiinteänopeuksisten ja VFD-ohjattujen HPU-moottoreiden välillä.
Käyttökunto	Kiinteänopeuksinen moottori	VFD-ohjattu moottori
Idle / Standby	Täysi tehonkulutus säilynyt	Nopeus laskettu lähelle nollaa
Osittainen kuormitus	Ylimääräinen virtaus lasketaan varoventtiilin läpi	Virtaus sovitettu suoraan kysyntään
Startup Inrush	Suuri virtapiikki jokaisessa käynnistyksessä	Pehmeä ramppi vähentää virtapiikkiä
Melutaso	Jatkuva täyden nopeuden melu	Pudottaa pienemmällä nopeudella

Useista teollisista puristus- ja ruiskuvalulaitteistoista kerätyt kenttätiedot ovat osoittaneet energiansäästö 30-60 prosenttia kiinteänopeuksisten HPU-moottoreiden jälkiasennuksen jälkeen taajuusmuuttajakäytöillä riippuen siitä, kuinka suuri osa käyttöjaksosta kuluu osittaisella kuormituksella verrattuna täyteen kuormaan. Sovellukset, joissa on pitkiä jouto- tai viipymäjaksoja, kuten muoviset ruiskupuristimet, saavat yleensä suurimman hyödyn, kun taas sovellukset, jotka toimivat lähes täydellä kuormalla, saavat jatkuvasti pienempiä, mutta silti merkittäviä säästöjä.

Missä VFD:t tuovat eniten arvoa

Puristus- ja kiinnitystoiminnot, testitelineet vaihtelevilla virtausvaatimuksilla ja mikä tahansa HPU, joka viettää paljon aikaa tyhjäkäynnillä syklien välillä, ovat vahvimpia kandidaatteja VFD-jälkiasennukseen. Jatkuvassa käytössä olevissa sovelluksissa, jotka toimivat yhdellä tasaisella virtausnopeudella ympäri vuorokauden, on vähemmän hyötyä, koska moottori toimii jo suurimman osan ajasta lähellä tehokkainta pistettä.

Moottorin ja pumpun välinen kytkentä ja kohdistus

Moottorin akselin ja pumpun akselin välinen yhteys aiheuttaa usein ennenaikaisia vikoja, joilla ei ole mitään tekemistä moottorin sähköisen nimellisarvon kanssa. Virhe moottorin ja pumpun akselin välillä aiheuttaa säteittäistä kuormitusta laakereihin, joita ei ole suunniteltu kantamaan sitä, mikä lyhentää molempien osien tiivisteen ja laakereiden käyttöikää, vaikka itse moottori toimii täsmälleen määritellyllä tavalla.

Käytä joustavaa kytkintä, joka on mitoitettu moottorin vääntömomentille ja nopeudelle, ei vain sen hevosvoimalle
Tarkista kulma- ja yhdensuuntaisuus mittakellolla tai laserkohdistustyökalulla ennen lopullista pultausta
Varmista, että kellokotelo tai SAE-asennuslaippa vastaa sekä moottorin rungon kokoa että pumpun asennusstandardia
Tarkista kohdistus uudelleen ensimmäisen 100 käyttötunnin jälkeen, koska kiinnityspultit ja elastomeeriliittimet voivat asettua
Tarkasta kytkinsisä tai elastomeerielementti vuosittain halkeamien varalta, sillä se kuluu myös oikein kohdistetussa järjestelmässä

SAE-asennusstandardit, kuten SAE A-, B-, C- ja D-laipat, ovat olemassa erityisesti, jotta eri valmistajien moottoreita ja pumppuja voidaan yhdistää ilman räätälöityä koneistusta. SAE-laipan koon ja kiila- tai uritetun akselin mitan vahvistaminen ennen ostamista välttää yhteensopimattomuuden, joka muuten vaatisi mukautetun sovittimen, mikä lisää sekä kustannuksia että ylimääräistä mahdollista kohdistusvirhettä voimansiirtoon.

Huoltokäytännöt, jotka pidentävät HPU-moottorin käyttöikää

Hyvin huollettu HPU-moottori puhtaassa teollisuusympäristössä voi toimia luotettavasti 15-20 vuotta, kun taas laiminlyöty moottori likaisessa tai ylikuumennetussa ympäristössä voi epäonnistua 2-3 vuodessa. Ero johtuu melkein aina useista toistuvista huoltotottumuksista eikä yksittäisistä dramaattisista toimenpiteistä.

Laakeri- ja voitelutarkastukset

Moottorin laakerit tulee tarkastaa säännöllisin väliajoin epätavallisen melun, tärinän tai kuumuuden varalta. Voiteluvälit tulee noudattaa valmistajan nimikilven tai huoltokäsikirjan mukaan yleisen aikataulun sijaan. Ylirasvaus on yhtä haitallista kuin alirasvaus, koska se voi aiheuttaa laakerien ylikuumenemista ja tiivisteen räjähtämistä.

Lämmönvalvonta

Moottorin käämityksen lämpötila on yksi selkeimmistä häiriön varhaisista ilmaisimista ennen vian ilmaantumista. Jatkuva käämin lämpötila 10 celsiusastetta moottorin nimellislämpötilaluokan yläpuolella puolittaa suunnilleen sen odotetun eristyksen käyttöiän.

Sähkötoimituksen laatu

Yli 1 prosentin jännitteen epätasapaino kolmen vaiheen välillä voi lisätä moottorin lämmitystä suhteettomasti, ja jatkuva yli 5 prosentin epätasapaino on yleinen edeltäjä ennenaikaiselle käämihäiriölle teollisissa HPU-moottoreissa.

Saastumisen valvonta

Jäähdytysrivojen, tuuletusaukkojen ja moottoria ympäröivän alueen tulee pysyä puhtaana hydrauliöljyjäämistä, metallihiukkasista ja pölystä, koska kontaminaatioiden kerääntyminen rajoittaa ilmavirtausta ja on yksi hitaan, vaikeasti diagnosoitavan ylikuumenemisen johtavista syistä.

Neljännesvuosittaisen huollon tarkistuslista

Pidä jäähdytysrivat ja tuuletusaukot puhtaina pölystä ja roskista
Varmista, että syöttöjännite pysyy 10 prosentin sisällä tyyppikilven nimellisarvosta
Tarkista kytkimen ja kiinnityspulttien löysyys
Seuraa moottorin virrankulutusta ajan mittaan, jotta voit havaita pumpun kehittyvän kulumisen ajoissa
Kirjaa käämin lämpötilalukemat havaitaksesi asteittaiset nousutrendit

Yleisten HPU-moottoriongelmien diagnosointi

Useimmat raportoidut HPU-moottoriongelmat juontavat juurensa yhteen kolmesta perimmäisestä syystä: sähkönsyöttöongelmia, mekaanisia kytkentäongelmia tai hydraulijärjestelmän vastapaineen erehtymistä moottorivikaan. Näiden varhaisten erottelu estää täysin hyvän moottorin vaihtamisen, kun todellinen ongelma on muualla piirissä.

Yleiset HPU-motoriset oireet todennäköisine syineen ja ensimmäinen diagnostinen vaihe.
Oire	Todennäköinen syy	Ensimmäinen tarkistus
Moottori humisee, mutta ei pyöri	Yksivaiheinen häviö tai pumppu juuttunut	Tarkista kaikki kolme vaihejännitettä
Toistuvia ylikuormitusmatkoja	Alimitoitettu moottori tai korkea järjestelmäpaine	Tarkista ylipaineventtiilin asetus moottorin nimellisarvon mukaan
Liiallinen tärinä	Kytkimen kohdistusvirhe tai kuluneet laakerit	Tarkista ensin kytkimen kohdistus
Ylikuumeneminen normaalikäytössä	Tukkeutunut tuuletus tai matala jännite	Puhdista tuuletusaukot ja mittaa syöttöjännite
Hidas tai heikko sylinterin liike	Pumppu kulunut enemmän kuin moottorivika	Mittaa todellinen virtausteho nimellisarvoa vastaan

Moottorivikojen erottaminen hydraulivioista

Yksinkertainen ampeerin tarkistus auttaa erottamaan todellisen moottoriongelman hydraulijärjestelmän ongelmasta. Jos moottori kuluttaa normaalia virtaa, mutta järjestelmä ei toimi kunnolla, ongelma on melkein aina alavirtaan pumpussa, venttiileissä tai toimilaitteissa. Jos moottori kuluttaa liikaa virtaa verrattuna sen tyyppikilven nimellisarvoon, itse moottoriin kohdistuva kuormitus, joko pumpusta tai mekaanisesta kiinnitysongelmasta, on todennäköisempi syyllinen.

Usein kysyttyjä kysymyksiä HPU-moottoreista

Minkä kokoisen moottorin tarvitsen hydrauliikkayksikköön?

Moottorin koko riippuu vaaditusta virtausnopeudesta ja järjestelmän enimmäispaineesta, laskettuna kaavalla HP on GPM kertaa PSI jaettuna 1714:llä. Puristin, joka tarvitsee 15 GPM 2000 PSI:llä, vaatii noin 17,5 hv, tyypillisesti pyöristettynä ylöspäin 20 hv:n moottorin runkoon, jotta painepiikkeille jää marginaali.

Voiko yksivaihemoottori käyttää hydraulista tehoyksikköä?

Kyllä, yksivaihemoottorit voivat käyttää pienempiä, jopa noin 10 hv:n hydraulisia tehoyksiköitä, mutta niillä on yleensä pienempi käynnistysmomentti kuin saman teholuokan kolmivaihemoottoreilla, millä on merkitystä sovelluksissa, joissa on suuri käynnistyskuorma, kuten paineen alaisena käynnistyvät puristimet.

Kuinka kauan HPU-moottorin pitäisi kestää?

Oikean kokoinen ja huollettu HPU-moottori puhtaassa ympäristössä kestää yleensä 15–20 vuotta, kun taas kuumuudelle, pölylle, jännitteen epätasapainolle tai krooniselle kohdistusvirheelle altistuneet moottorit epäonnistuvat usein 2–3 vuodessa.

Miksi HPU-moottorini ylikuumenee normaalilla kuormituksella?

Yleisimmät syyt ovat tukkeutuneet jäähdytysaukot, jotka rajoittavat ilmavirtausta, syöttöjännite alittaa tyyppikilven nimellisarvon tai pumppu, joka vaatii enemmän vääntömomenttia kuin moottorin on mitoitettu toimittamaan jatkuvasti ylimitoitettujen ylipaineventtiiliasetusten vuoksi.

Säästääkö VFD:n lisääminen HPU-moottoriin energiaa?

Kyllä, teollisuuslaitosten kenttätulokset osoittavat 30–60 prosentin energiansäästöä taajuusmuuttajan ohjauksen lisäämisen jälkeen. Suurin hyöty on havaittu sovelluksissa, joissa työjaksojen välillä on pitkät joutokäynnit tai osakuormitusjaksot.

Mitä eroa on moottorin hevosvoimalla ja pumpun iskutilavuudella?

Moottorin hevosvoimat kuvaavat, kuinka paljon pyörimistehoa moottori voi tuottaa, kun taas pumpun iskutilavuus kuvaa kuinka paljon nestetilavuutta pumppu liikkuu kierrosta kohti. Yhdessä tietyllä kierrosluvulla nämä kaksi arvoa määrittävät järjestelmän todellisen virtausnopeuden ja painekyvyn.

Mikä eristysluokka HPU-moottorilla tulisi olla?

Luokan F eristys on vakiovalinta useimpiin teollisiin HPU-moottoreihin nykyään, ja se tarjoaa korkeamman lämpötilansietokyvyn kuin vanhemmat luokan B mallit, mutta on silti laajalti saatavilla eri moottorimerkeillä ja runkokokoilla.

Kuinka usein HPU-moottorin suuntaus tulee tarkistaa?

Kohdistus on tarkistettava asennuksen yhteydessä, tarkastettava uudelleen 100 ensimmäisen käyttötunnin jälkeen, kun asennustarvikkeet asettuvat, ja tarkastettava sitten rutiinivuosittaisen huollon aikana tai aikaisemmin, jos tärinä tai melu lisääntyy huomattavasti.
