Mikä on hydraulivoima? Kuinka se toimii ja tärkeimmät sovellukset

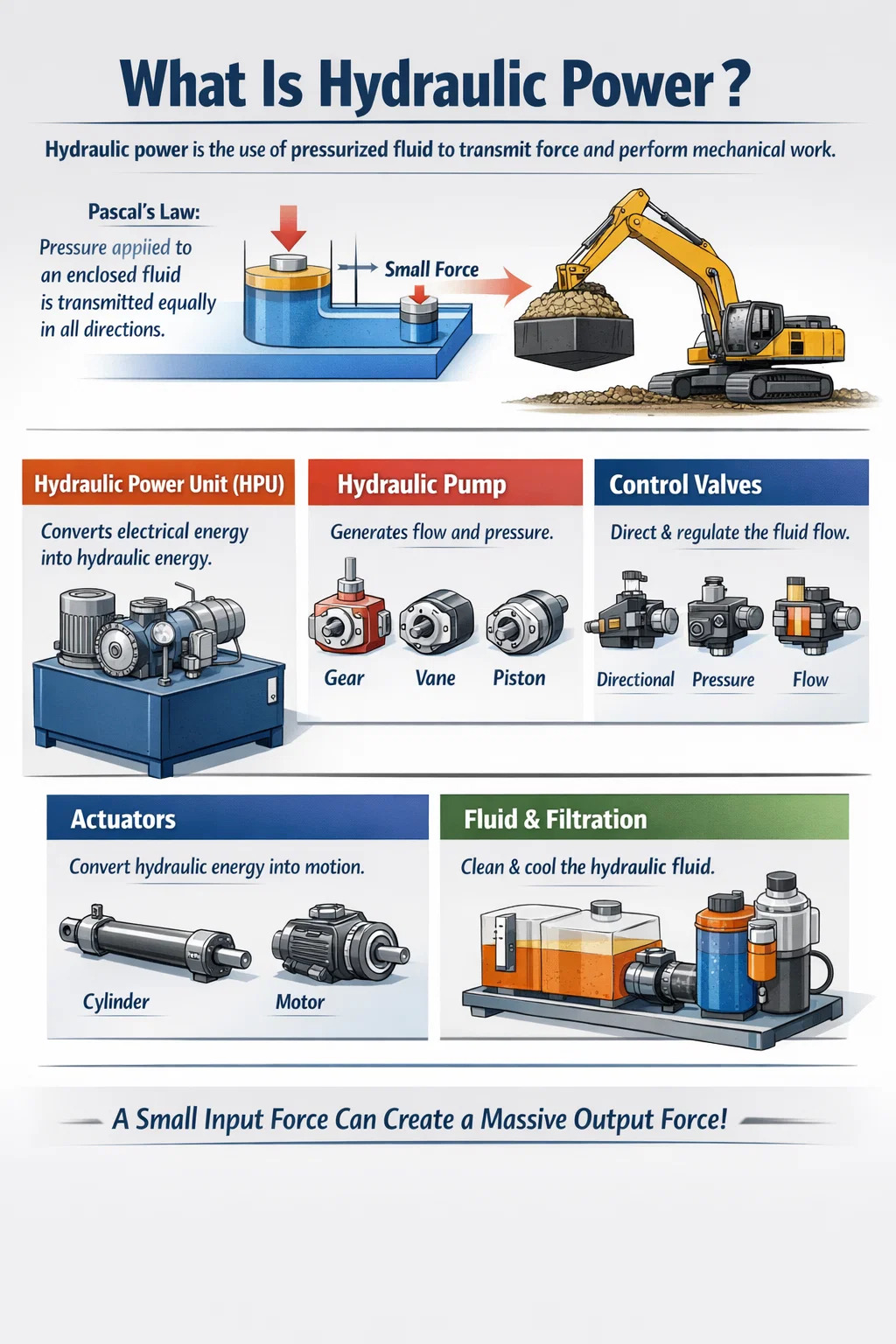

Mikä on hydraulivoima – suora vastaus

Hydraulivoimalla tarkoitetaan paineistetun nesteen käyttöä – lähes aina öljypohjaista – voiman siirtämiseen ja mekaanisen työn suorittamiseen. Perusperiaate on Pascalin laki: suljettuun nesteeseen kohdistettu paine välittyy tasaisesti kaikkiin suuntiin. Tämä tarkoittaa, että suhteellisen pieni syöttövoima, joka vaikuttaa pieneen mäntäalueeseen, voidaan vahvistaa massiiviseksi ulostulovoimaksi suuremmalla mäntäalueella. Käytännössä siksi kompakti hydraulisylinteri voi nostaa 30 tonnin kaivinkoneen kauhan, puristaa puristimen tuhansilla kilonewtoneilla tai käyttää laivan ohjauslaitetta tarkalla, toistettavissa olevalla tarkkuudella.

Hydraulijärjestelmän energialähde on hydraulinen voimayksikkö (HPU) — kutsutaan joskus hydrauliseksi voimalaitokseksi tai voimalaitokseksi. Se muuntaa sähkö- (tai diesel-) energian hydraulienergiaksi käyttämällä pumppua, joka paineistaa nestettä ja jakaa paineen sitten letkujen, venttiilien ja sylintereiden kautta minne tahansa, missä työtä on tehtävä. Ilman oikeankokoista HPU:ta, edes kaikkein kehittyneimmät alavirran komponentit eivät voi toimia luotettavasti.

Hydrauliteho mitataan kilowatteina (kW) tai hevosvoimina (HP), ja järjestelmän paine on ilmoitettu bareina tai PSI:nä. Teollisuuden hydraulijärjestelmät toimivat yleensä välillä 150 bar (2175 PSI) ja 350 bar (5076 PSI) , vaikka ultrakorkeapainejärjestelmät ilmailu- ja vedenalaisissa sovelluksissa voivat ylittää 700 baaria. Virtausnopeus – mitattuna litroina minuutissa (L/min) tai galloneina minuutissa (GPM) – määrittää toimilaitteen nopeuden, kun taas paine määrää voiman.

Hydraulijärjestelmän ydinkomponentit

Täydellinen hydraulipiiri koostuu useista toisistaan riippuvaisista komponenteista. Jokaisella on tietty rooli; minkä tahansa osan heikkous heikentää järjestelmän yleistä suorituskykyä.

Hydraulivoimayksikkö (HPU)

HPU on järjestelmän sydän. Se koostuu tyypillisesti sähkömoottorista tai polttomoottorista, hydraulipumpusta, säiliöstä (säiliöstä) nesteen varastointia varten, lämmönvaihtimesta tai jäähdytyspiiristä, suodatinkokoonpanoista, paineenalennusventtiileistä ja akusta useissa eri malleissa. Säiliön tilavuus vaihtelee muutamasta litrasta pienissä tehopakkauksissa useisiin tuhansiin litroihin suurilla teollisuusasemilla. Teollisuuden HPU:iden moottoreiden arvot ovat yleensä alkaen 0,37 kW yli 500 kW sovelluksen tarpeesta riippuen.

Hydraulipumppu

Pumppu muuttaa mekaanisen energian hydrauliseksi virtaukseksi. Kolme hallitsevaa pumpputyyppiä teollisessa käytössä ovat hammaspyöräpumput (kustannustehokas, paine jopa ~250 bar), siipipumput (tasainen virtaus, 70–175 bar) ja mäntäpumput (korkein paine ja hyötysuhde, jopa 420 bar tai enemmän). Muuttuvan tilavuuden mäntäpumput ovat erityisen arvostettuja, koska ne säätävät virtaustehoa vastaamaan kuormituksen tarvetta ja vähentävät energiankulutusta 20–40 % verrattuna kiinteän siirtymän vaihtoehtoihin.

Ohjausventtiilit

Suuntaohjausventtiilit ohjaavat nesteen oikeaan toimilaitteeseen. Paineensäätöventtiilit (alennus-, alennus-, järjestys) suojaavat piiriä ja hallitsevat voimanantoa. Virtauksen säätöventtiilit säätelevät toimilaitteen nopeutta. Nykyaikaisissa järjestelmissä käytetään yhä enemmän suhteellisia tai servoventtiilejä, jotka reagoivat elektronisiin signaaleihin mahdollistaakseen suljetun silmukan ohjauksen – olennaista CNC-koneissa, ruiskuvalussa ja robotiikassa.

Toimilaitteet

Toimilaitteet muuttavat hydraulisen energian takaisin mekaaniseksi työksi. Lineaariset toimilaitteet (sylinterit) tuottavat työntö-/vetovoimaa, kun taas hydraulimoottorit tuottavat pyörivää vääntömomenttia. Sylinterireikien halkaisijat vaihtelevat 20 mm:stä pienikokoisissa koneissa yli 1 000 mm:iin suurissa puristimissa. Sylinteri, jonka reikä on 200 mm ja joka toimii 300 baarin paineella, tuottaa noin 942 kN (noin 96 tonnia) puristus- tai nostovoimasta.

Neste ja suodatus

Hydraulineste palvelee neljää toimintoa samanaikaisesti: siirtää voimaa, voitelee sisäisiä komponentteja, hajottaa lämpöä ja tiivistää välyksiä. ISO VG 46 -mineraaliöljy on teollisuuskoneissa yleisimmin käytetty laatu. Likaantuminen on ensisijainen syy hydraulihäiriöihin – nestevoimateollisuuden tutkimukset osoittavat sen jatkuvasti yli 70 % hydraulijärjestelmän vioista liittyvät saastumiseen. Tavoitteen puhtaus on tyypillisesti ISO 4406 luokka 16/14/11 servojärjestelmissä ja 18/16/13 vakiopiireissä.

Kuinka hydraulinen voimayksikkö toimii – askel askeleelta

HPU:n sisäisen järjestyksen ymmärtäminen auttaa sekä vianmäärityksessä että järjestelmän suunnittelussa.

1. Sähkömoottori käynnistää ja käyttää hydraulipumppua kiinteällä tai muuttuvalla nopeudella.
2. Pumppu imee nestettä säiliöstä imusuodattimen läpi, paineistaa sen ja toimittaa sen painelinjaan.
3. Paineenalennusventtiili asettaa järjestelmän suurimman paineen. Jos loppuvirtaus on alhainen, ylimääräinen virtaus palaa säiliöön varoventtiilin kautta muuttuen lämmöksi – siksi energiatehokkuus on tärkeää.
4. Paineneste kulkee letkujen tai teräsputkien kautta suuntasäätöventtiilin jakoputkeen.
5. Kun käyttäjä tai PLC ilmoittaa venttiilin siirtymisestä, neste kulkee asianomaiseen toimilaitteeseen. Toimilaite laajenee, vetäytyy tai pyörii käskyn mukaan.
6. Paluuneste toimilaitteesta virtaa takaisin säiliöön paluusuodattimen kautta, joka poistaa komponenttien kulumisesta syntyneet hiukkaset.
7. Lämmönvaihdin tai puhallusjäähdytin pitää öljyn lämpötilan suositellulla alueella - tyypillisesti 35 °C - 60 °C — tiivisteiden suojaamiseen ja viskositeetin ylläpitämiseen.
8. Anturit valvovat painetta, lämpötilaa ja nestetasoa ja syöttävät tiedot ohjauspaneeliin tai SCADA-järjestelmään reaaliaikaista valvontaa varten.

Akku – paineastia, jossa on kaasulla täytettävä rakko – voidaan lisätä varastoimaan hydraulista energiaa ja vapauttamaan sitä purskeen kysynnän tilanteissa, jolloin HPU voi käyttää pienempää moottoria täyttäen silti huippukuormitusvaatimukset. Tämä tekniikka on yleinen jarrupuristuskoneissa ja painevalulaitteissa.

Hydraulivoima vs. sähkö- ja pneumaattinen teho

Insinöörit vertailevat usein hydrauli-, sähkö- ja pneumaattisia järjestelmiä ennen kuin sitoutuvat suunnitteluun. Jokaisella lähestymistavalla on todellisia vahvuuksia ja konkreettisia rajoituksia.

Hydraulivoimalla on selkeä etu sovelluksissa, jotka vaativat erittäin suurta voimaa kompaktissa muodossa. 500 kN:n hydraulisylinteri voi painaa 30 kg; saman voiman saavuttaminen kuularuuvisähkötoimilaitteella saattaa vaatia viisi kertaa painavan järjestelmän. Toisaalta, missä alimillimetrin paikannustarkkuus ja nollavuotovaatimukset hallitsevat, sähköiset servokäytöt ovat suurelta osin korvanneet vanhemmat hydrauliset mallit työstökoneissa ja puolijohdelaitteissa.

Nykyaikaiset sähköhydrauliset järjestelmät yhdistävät molemmat maailmat: säädettävänopeuksinen servomoottori käyttää hydraulipumppua ja tuottaa tarpeen mukaan paineen ja virtauksen tehokkuudella, joka lähestyy sähköistä toimintaa, mutta säilyttää hydrauliikan voimatiheyden. Nämä servohydrauliset voimayksiköt ovat nopeasti saamassa käyttöön ruiskuvalussa ja metallin muovauksessa.

Hydraulivoiman keskeiset toimialat ja sovellukset

Hydraulivoima on upotettu lähes kaikkiin sektoreihin, joihin liittyy raskasta kuorman liikettä, muotoilua tai voimanhallintaa. Maailmanlaajuisten hydraulilaitteiden markkinoiden arvo oli noin 40 miljardia dollaria vuonna 2023 ja sen ennustetaan kasvavan CAGR:llä noin 4,5 % vuoteen 2030 mennessä rakennustoiminnan ja teollisuusautomaation kysynnän vetämänä.

Rakennus- ja mobiililaitteet

Kaivinkoneet, puskutraktorit, nosturit ja kuormaajat ovat täysin riippuvaisia hydraulisesta voimasta puomin, varren ja kauhan liikkeessä. Tavallisessa 20 tonnin kaivukoneessa on hydraulinen voimayksikkö, joka tuottaa karkeasti 130-180 kW järjestelmäpaineella noin 350 bar. Nykyaikaisten kaivinkoneiden kuorman tunnistavat hydraulijärjestelmät säätävät automaattisesti pumpun iskutilavuuden vastaamaan vaadittua välitöntä kaivuvoimaa, mikä vähentää polttoaineen kulutusta jopa 25 % vanhoihin vakiopainejärjestelmiin verrattuna.

Metallinmuovaus- ja puristustekniikka

Hydrauliset puristimet leimaamiseen, takomiseen, syvävetoon ja painevaluon vaativat hallittuja, erittäin suuria puristusvoimia, joita on vaikea saavuttaa mekaanisilla käyttövoimalla. Suuret taontapuristimet toimivat 50 MN - 750 MN (meganewtonia), joka toimii useilla rinnakkain toimivilla HPU:illa. Metallilevyn taivutukseen tarkoitetut puristusjarrukoneet käyttävät servohydraulisia voimayksiköitä ±0,01 mm:n painimen asennon toistettavuuden saavuttamiseksi – spesifikaatio, joka olisi mahdotonta kiinteävirtaushydrauliikkapiireillä.

Offshore- ja merihydrauliikka

Merenalaiset hydraulijärjestelmät ohjaavat räjähdyksenestolaitteita (BOP), kauko-ohjattavia ajoneuvoja (ROV) ja ankkurivinkkejä offshore-alustoilla. Syvänmeren BOP-ohjausjärjestelmissä käytetään korkeapaineisia, jopa 690 baariin mitoitettuja hydraulisia voimayksiköitä. Laivan kannen laitteet – nosturit, luukkujen kannet, perärampit – ovat riippuvaisia ​​keskitetyistä hydraulisista voimalaitoksista, jotka jakavat paineen koko alukseen.

Teollinen valmistus

Ruiskuvalukoneet, painevalukoneet, kumin vulkanointipuristimet ja paperitehtaan laitteet käyttävät kaikki erityisiä HPU:ita. Tyypillinen 1 000 tonnin ruiskuvalukone vaatii hydraulisen voimayksikön, jonka nimellisarvo on 55-75 kW virtausnopeudella 100-200 l/min. Näiden koneiden siirtäminen servohydraulisiin HPU:ihin vähentää tyypillisesti sähkönkulutusta 30–60 % tuotantosykliä kohden.

Ilmailu ja puolustus

Lentokoneen lennonohjauspinnat, laskutelineet ja työntövoiman suunnanvaimentimet riippuvat hydraulijärjestelmistä, jotka toimivat 207 bar (3000 PSI) vanhemmissa kaupallisissa lentokoneissa ja 345 baaria (5 000 PSI) uudemmissa malleissa, kuten Boeing 787 ja Airbus A380. Painon säästö korkeammalla paineella mahdollistaa pienempiä, kevyempiä komponentteja. Sotilasajoneuvot – panssarivaunut, haubitsat, sukellusveneiden periskoopit – luottavat samoin kompakteihin hydrauliikkajärjestelmiin.

Uusiutuva energia

Tuuliturbiinin nousun säätöjärjestelmät – jotka kääntävät jokaisen siiven kulmaa optimoidakseen tehonoton ja estääkseen ylinopeuden – käyttävät hydrauliakkuja ja sylintereitä. Hydrauliset nousujärjestelmät tarjoavat tyypillisesti varaenergian varastoinnin (akussa) sulkateriin turvallisesti verkkovian aikana. Tämä on turvatoiminto, jonka sähköhydrauliset järjestelmät käsittelevät luotettavasti jopa äärimmäisessä kylmässä tai kuumuudessa.

Oikean hydraulisen voimayksikön valinta

Hydraulisen voimayksikön valinta edellyttää useiden teknisten ja toiminnallisten parametrien tasapainottamista. HPU:n alimitoitus johtaa hitaisiin sykliaikoihin, ylikuumenemiseen ja ennenaikaiseen kulumiseen. Ylimitoitus hukkaa pääomaa ja energiaa.

Paine- ja virtausvaatimukset

Aloita toimilaitteen kuormituslaskelmalla. Sylinteri: Voima (N) = paine (Pa) × pinta-ala (m²). Jos tarvitset 200 kN 100 mm:n sylinteristä, tarvitset vähintään 255 baarin työpaineen (turvamarginaalin kanssa). Virtaus määrää nopeuden: sylinteri, jonka reikä on 100 mm ja joka ulottuu nopeudella 50 mm/s, tarvitsee n. 24 l/min . Vaadittu moottorin teho on P (kW) = [Paine (bar) × Virtaus (L/min)] ÷ 600, säädetty pumpun hyötysuhteelle (tyypillisesti 85–90 %).

Säiliön mitoitus

Yleinen nyrkkisääntö on mitata säiliön koko 3–5 kertaa pumpun virtausnopeus minuutissa . 40 l/min tuottava pumppu tarvitsee siis 120–200 litran säiliön. Tämä tilavuus tarjoaa riittävän viipymäajan, jotta mukana kulkeutunut ilma pääsee poistumaan, lämpö hajoaa ja hiukkaset laskeutuvat ennen kuin neste kiertää pumpun imuaukkoon.

Kiinteä vs. muuttuva siirtymä

Kiinteätilavuuksiset hammaspyöräpumput HPU:t ovat taloudellisimpia etukäteen, mutta ne tarjoavat jatkuvasti täyden virtauksen kysynnästä riippumatta ja muuttavat ylimääräisen energian lämmöksi. Vaihtuvatilavuuksiset mäntäpumppujen HPU:t maksavat karkeasti 2-3 kertaa enemmän aluksi, mutta voi alentaa energiakustannuksia riittävästi saavuttaakseen 18–36 kuukauden takaisinmaksuajan jatkuvassa tuotantoympäristössä. Jaksottaisissa käyttösykleissä – joissa kone on käyttämättömänä yli 50 % ajasta – kiinteäpumppuinen HPU, jossa on tyhjennysventtiili, on usein parempi taloudellinen valinta.

Servo-hydrauliset voimayksiköt

Servohydrauliset (tai sähköhydrauliset) voimayksiköt yhdistävät muuttuvanopeuksisen AC-servokäytön kiinteätilavuuksisen pumpun kanssa. Taajuusmuuttaja säätää moottorin kierroslukua täsmälleen syklin kullakin hetkellä vaadittavan virtauksen ja paineen mukaan. Tämä arkkitehtuuri tarjoaa energiansäästö 40-70 % verrattuna tavanomaisiin vakionopeuksisiin HPU:hin sovelluksissa, kuten ruiskuvalussa, ja se vähentää melutasoa 10–15 dB(A), koska moottori hidastuu dramaattisesti pitovaiheiden aikana.

Jäähdytysjärjestelmän suunnittelu

Jokainen hydraulijärjestelmän menettämä energiawatti muuttuu öljyn lämmöksi. Järjestelmä, jossa on 37 kW:n moottori, joka toimii 75 % hyötysuhteella, tuottaa noin 9 kW hukkalämpöä, joka on poistettava jatkuvasti. Paineilmajäähdyttimet ovat vakiona liikkuvissa laitteissa; vesijäähdytteiset lämmönvaihtimet ovat suositeltavia sisäkäyttöön tarkoitettuihin teollisuusasennuksiin, joissa ympäristön lämpötilaa valvotaan. Jos jäähdytys ei ole mitoitettu oikein, tiivisteen ja pumpun käyttöikää lyhennetään merkittävästi – yli 80 °C:n öljyn lämpötila kiihdyttää hapettumista ja kaksinkertaistaa nesteen hajoamisnopeuden jokaista 10 °C:n nousua kohti.

Hydraulinesteiden tyypit ja niiden vaikutus suorituskykyyn

Hydrauliöljy on yhtä tärkeä kuin mikä tahansa mekaaninen komponentti – se on samanaikaisesti energian kantaja, voiteluaine, lämmönsiirtoaine ja tiiviste.

• Mineraaliöljy (ISO VG 32–68): Yleisin valinta. Erinomainen voitelu, laaja saatavuus, kohtuulliset kustannukset. ISO VG 46 on oletusarvo useimmille teollisille HPU:ille, jotka toimivat 20–50 °C:n ympäristön lämpötilassa.
• Vesi-glykoli nesteet: Palonkestävä, käytetään terästehtaissa ja painevalulaitoksissa. Vaatii suurempia pumppunopeuksia kompensoidakseen heikompaa voitelukykyä ja syövyttääkseen sinkki-, kadmium- ja magnesiumkomponentteja.
• Fosfaattiesterinesteet: Korkein palonkestävyys, käytetään ilmailussa ja sähköntuotannossa. Yhteensopimaton tavallisten nitriilitiivisteiden kanssa – fluorihiilitiivisteet (Viton) ovat pakollisia.
• Biohajoavat kasviöljyt tai synteettiset esterinesteet: Vaaditaan ympäristön kannalta herkissä sovelluksissa, kuten metsäkoneissa tai vesistöjen lähellä. Voitelu on verrattavissa mineraaliöljyyn, mutta parempi biohajoavuus (>90 % 28 päivässä OECD 301B:n mukaan).
• Synteettiset PAO-nesteet: Erinomainen suorituskyky äärimmäisissä lämpötiloissa (-54 °C - 135 °C), alhainen hapettumisnopeus ja erittäin pitkä käyttöikä. Käytetään lentokoneiden hydrauliikassa ja arktisissa rakennuslaitteissa.

Nesteen kunnon seuranta – viskositeetin, happoluvun, hiukkasmäärän ja vesipitoisuuden seuranta – pidentää järjestelmän käyttöikää ja estää suunnittelemattomia seisokkeja. Suurten teollisuuslaitosten öljyanalyysiohjelmat saavuttavat rutiininomaisesti nesteen käyttöikä 5 000–10 000 tuntia , verrattuna 2 000 tunnin oletusvaihtoväliin, jota suositellaan, kun valvontaohjelmaa ei ole käytössä.

Yleisiä hydraulijärjestelmän ongelmia ja niiden diagnosointia

Jopa hyvin suunnitellut hydraulijärjestelmät aiheuttavat ongelmia ajan myötä. Oireiden ja niiden syiden tunteminen lyhentää vianetsintäaikaa tunneista minuutteihin.

Olosuhteisiin perustuvat huolto-ohjelmat, joissa yhdistyvät öljyanalyysi, pumpun ja moottorin tärinän valvonta sekä letkuliittimien ja venttiilirunkojen infrapunalämpökuvaus, voivat pidentää vikojen välistä keskimääräistä aikaa (MTBF) 50–80 % verrattuna pelkkään aikaperusteiseen määräaikaiseen huoltoon. Monet nykyaikaiset hydraulivoimayksiköt sisältävät nyt integroidut IoT-anturit ja pilviyhteyden, jotka toimittavat jatkuvaa terveystietoa huoltotiimeille ilman manuaalista tarkastusta.

Energiatehokkuuden parannuksia nykyaikaisissa hydrauliikkajärjestelmissä

Hydrauliikkaa on historiallisesti kritisoitu huonosta energiatehokkuudesta verrattuna suoriin sähkökäyttöihin. Tämä ero on kaventunut merkittävästi viimeisen vuosikymmenen aikana useiden teknologiakehitysten ansiosta.

• Muuttuvanopeuksiset HPU:t: Moottorin nopeuden sovittaminen kysyntään eliminoi kuristushäviöt. Ruiskuvalutehtaiden kenttätiedot osoittavat 45–65 %:n energiansäästön vakionopeisiin HPU-koneisiin verrattuna, ja takaisinmaksuajat ovat alle kaksi vuotta tyypillisillä teollisuuden sähköhinnoilla.
• Kuormituksen tunnistavat piirit: Pumppu nostaa painetta vain hieman nykyisen kuormitusvaatimuksen yläpuolelle (tyypillisesti 20–30 baarin marginaali), sen sijaan, että se ylläpitäisi koko ajan maksimipainetta. Pelkästään tämä vähentää pumpun käyttöenergiaa 15–30 % piireissä, joissa on vaihteleva kuormitusprofiili.
• Energian talteenotto: Suurissa puristimissa ja nostolaitteissa regeneratiiviset hydraulipiirit keräävät energiaa takaisin paluuiskun aikana ohjaamalla nestettä suoraan tangon päästä kannen päähän, mikä vähentää pumpun virtausvaatimuksia jopa 40 % nopeilla liikkeillä.
• Parannetut tiivisteet ja sisäiset välykset: Nykyaikaiset vähäkitkaiset tiivisteyhdisteet ja tiukemmat valmistustoleranssit vähentävät sisäisiä vuotohäviöitä pumppuissa ja moottoreissa ja nostavat tilavuushyötysuhteen yli 97 % korkealaatuisissa mäntäpumppuissa verrattuna 90–93 %:iin vanhemmissa malleissa.
• Digitaalinen hydrauliikka: Nopeasti kytkeytyvät päälle/pois venttiilit korvaavat jatkuvasti kuristavat suhteelliset venttiilit joissakin sovelluksissa tarjoten lähes nollan kuristushäviön säilyttäen samalla tarkan ohjauksen.

ISO 4413 -standardi ja uudempi ISO 16431 (hydrauliikan tehokkuuden benchmark) ohjaavat nyt uusia HPU-spesifikaatioita Euroopassa ja yhä enemmän Pohjois-Amerikassa, mikä pakottaa valmistajat julkaisemaan tarkistettuja tehokkuuslukuja osana hankintadokumentaatiota.

Hydraulisten voimayksiköiden turvallisuusstandardit ja parhaat käytännöt

Hydraulijärjestelmät varastoivat merkittävästi energiaa – 200 litran säiliö 300 baarilla sisältää noin 3000 kJ varastoitua energiaa , joka on verrattavissa 180 km/h ajavan pienen auton kineettiseen energiaan. Turvaohjeiden noudattamatta jättäminen aiheuttaa vakavia vammoja korkeapaineisen nesteen ruiskutuksen ja varastoituneen energian vapautumisesta.

• Paineeneristys ennen huoltoa: Tee järjestelmästä paine aina paineettomaksi ja lukitse virtalähde (LOTO) ennen kuin avaat minkään liitännät. Älä koskaan oleta, että pysäytetty moottori tarkoittaa nollaa järjestelmäpainetta – akut ja kuorman aiheuttama paine sylintereissä voivat pysyä täydessä käyttöpaineessa rajoituksetta.
• Hydrauliset ruiskutusvammat: Letkun reikävuoto 200 baarissa voi ruiskuttaa nestettä ihon läpi ilman näkyvää haavaa. Mikä tahansa epäilty injektiovamma vaatii välitöntä leikkausta – se on lääketieteellinen hätätapaus, ei pieni viilto.
• Letkun tarkastusvälit: ISO 4413 suosittelee letkun silmämääräistä tarkastusta 3–6 kuukauden välein ja vaihtamista kunnosta riippumatta valmistajan määrittämän käyttöiän aikana (tyypillisesti 6 vuotta valmistuspäivästä tai 4 vuotta asennuspäivästä).
• Paloriskin hallinta: Läheisen lämmönlähteen sytyttämä korkeapaineinen mineraaliöljysumu on palovaara. Letkujen reitittäminen pois kuumilta pinnoilta, palonkestävän nesteen käyttö korkean riskin ympäristöissä ja automaattisten sammutusjärjestelmien asentaminen suurten HPU:iden lähelle ovat tunnustettuja riskinvähentämistoimenpiteitä.
• Asiaankuuluvat standardit: ISO 4413 (yleiset turvallisuusvaatimukset hydraulinesteen teholle), EN 13135 (nosturit – hydraulilaitteet), NFPA T2.24.1 (USA:n hydraulinesteen tehon turvallisuusvaatimukset) ja CE-konedirektiivi 2006/42/EC Euroopan markkinoiden HPU:ille.

Hydraulivoimasta usein kysyttyjä kysymyksiä

Mitä eroa on hydrauliteholla ja hydraulipaineella?

Hydraulipaine on yksi hydrauliikan komponenteista. Teho on yhtä suuri kuin paine kerrottuna virtausnopeudella: P (kW) = [bar × L/min] ÷ 600. Järjestelmä 300 baarilla 5 l/min virtauksella tuottaa 2,5 kW. Toinen 100 barin paineella 50 l/min tuottaa myös 8,3 kW. Pelkkä korkea paine ei tarkoita suurta tehoa – virtausnopeudella on yhtä lailla merkitystä.

Kuinka kauan hydraulinen voimayksikkö tyypillisesti kestää?

Asianmukaisella nestehuollolla ja suodattimen vaihdolla hyvin rakennettu teollinen HPU kestää yleensä 15-25 vuotta . Pumppu on yleensä ensimmäinen kuluva komponentti, jonka nimelliskäyttöikä on 8 000–20 000 tuntia riippuen tyypistä, käyttöpaineesta ja nesteen puhtaudesta. Hammaspyöräpumput ovat kestävimmät saastuneissa ympäristöissä; mäntäpumput tarjoavat pisimmän käyttöiän, kun nesteen puhtaus on ISO 4406 luokka 16/14/11 tai parempi.

Voiko hydraulikoneistoa käyttää ulkona?

Kyllä, jos se on suunniteltu ulkokäyttöön. Tämä tarkoittaa IP65 tai korkeampaa sähkökotelointiluokkaa moottorille ja ohjauspaneelille, ruostumattomasta teräksestä valmistetulle tai pinnoitetulle säiliölle ja rungolle, matalan lämpötilan nesteelle (ISO VG 32 tai synteettisille nesteille, joiden luokitus on -40 °C arktisiin olosuhteisiin) ja UV-säteilyn kestävillä letkukannilla. Rakennuslaitteiden mobiilit HPU:t on suunniteltu ulkokäyttöön joka säällä.

Mikä aiheuttaa hydraulisen voimayksikön ylikuumenemisen?

Yleisimmät syyt ovat alimitoitettu tai likaantunut lämmönvaihdin, liiallinen sisäinen vuoto (joka kierrättää energiaa lämpönä tekemättä hyödyllistä työtä), liian lähelle vaadittua työpainetta asetettu ylipaineventtiili (jolloin se halkeilee usein) ja säiliö, joka on liian pieni riittävän lämpömassan tuottamiseen. Yli 80 °C:n öljyn lämpötilan jatkuva käyttö lyhentää komponenttien käyttöikää merkittävästi ja sen pitäisi käynnistää tutkimus.

Mitä eroa on avoimen silmukan ja suljetun silmukan hydraulipiirin välillä?

Avoimen piirin piirissä toimilaitteen paluuneste palaa säiliöön ennen kuin se imetään uudelleen pumppuun. Tämä on yleisin järjestely ja yksinkertaistaa jäähdytystä ja suodatusta. Suljetussa piirissä (tai suljetun keskuksen piirissä) paluuneste palaa suoraan takaisin pumpun tuloaukkoon, ja vain pieni latauspumppu täydentää vuotohäviöitä. Suljetun silmukan piirejä käytetään pääasiassa muuttuvatilavuuksisten hydraulimoottoreiden kanssa hydrostaattiseen voimansiirtoon ajoneuvoissa, kuten puimureissa, pienikokoisissa tela-alustaisissa kuormaajat ja teollisuustrukit. Ne tarjoavat tasaisen, portaaton nopeudensäädön molempiin suuntiin ilman mekaanista vaihdelaatikkoa.

Miten hydraulinen voimayksikkö mitoitetaan uutta sovellusta varten?

Mitoitus alkaa toimilaitteen vaatimuksista: maksimivoima (kuormitusanalyysistä), vaadittu nopeus (jakson aikavaatimuksista) ja käyttöjakso (prosenttiosuus ajasta täydellä kuormalla). Laske käyttöpaine voiman ja sylinterin reiän perusteella. Laske tarvittava virtaus nopeuden ja porauksen perusteella. Käytä huoltokerrointa 1,2–1,3 tehottomuuden huomioimiseksi. Valitse pumppu ja moottori, joka on mitoitettu näille tehoille, ja mitoi sitten säiliö ja jäähdytin tuloksena olevaa lämpökuormaa varten. Monet HPU-valmistajat tarjoavat ilmaisia ​​mitoitusohjelmistoja – näiden parametrien syöttäminen luo automaattisesti suositellun kokoonpanon.
