Hydraulinen vs. pneumaattinen: mikä voimajärjestelmä sopii tarpeisiisi?

Jos sinun on siirrettävä raskaita kuormia tarkasti, hydraulijärjestelmät voittivat suoraan . Jos tarvitset puhdasta, nopeaa ja kevyttä toimilaitetta kohtalaisiin voimiin, pneumaattiset järjestelmät ovat älykkäämpi valinta. Päätös hydrauliikan ja pneumaattisen välillä perustuu neljään tekijään: voimavaatimukset, nopeus, ympäristö ja kokonaiskustannukset. Useimmat teolliset ostajat ymmärtävät tämän väärin keskittyessään vain laitteiden etukäteishintaan – ja lopulta maksavat siitä vuosien aikana.

Hydraulijärjestelmät, jotka on ankkuroitu hydraulisella voimayksiköllä, toimivat paineistetulla nesteellä - tyypillisesti mineraaliöljyllä - paineilla, jotka vaihtelevat 1000-5000 PSI , joissa jotkin erikoisjärjestelmät saavuttavat 10 000 PSI tai enemmän. Pneumaattiset järjestelmät käyttävät paineilmaa, yleensä klo 80-120 PSI . Pelkästään tämä paineväli selittää, miksi hydrauliikka pystyy nostamaan 50 tonnin puristimen ja pneumatiikka soveltuu paremmin kiristystelineen tai maaliruiskun käyttöön.

Tässä artikkelissa eritellään kaikki tärkeät vertailukohdat – voimatiheys, energiatehokkuus, huoltovaatimukset, kustannusrakenteet, turvallisuusprofiilit ja tietyt teolliset sovellukset, joissa kukin järjestelmä toimii parhaiten. Loppujen lopuksi sinulla on selkeät puitteet oikean voimansiirtotekniikan valitsemiseksi toimintaasi varten.

Voimantuotanto: Miksi hydrauliikka hallitsee raskasta teollisuutta

Voimananto on tärkein yksittäinen eroava tekijä verrattaessa hydraulisia ja pneumaattisia järjestelmiä. Pascalin laki hallitsee molempia: paine kerrottuna pinta-alalla on yhtä suuri kuin voima. Mutta koska hydraulineste on kokoonpuristumaton ja se voidaan paineistaa äärimmäisiin tasoihin, hydraulisylinteri tuottaa dramaattisesti enemmän voimaa kokoyksikköä kohden kuin saman reiän halkaisijaltaan oleva pneumaattinen sylinteri.

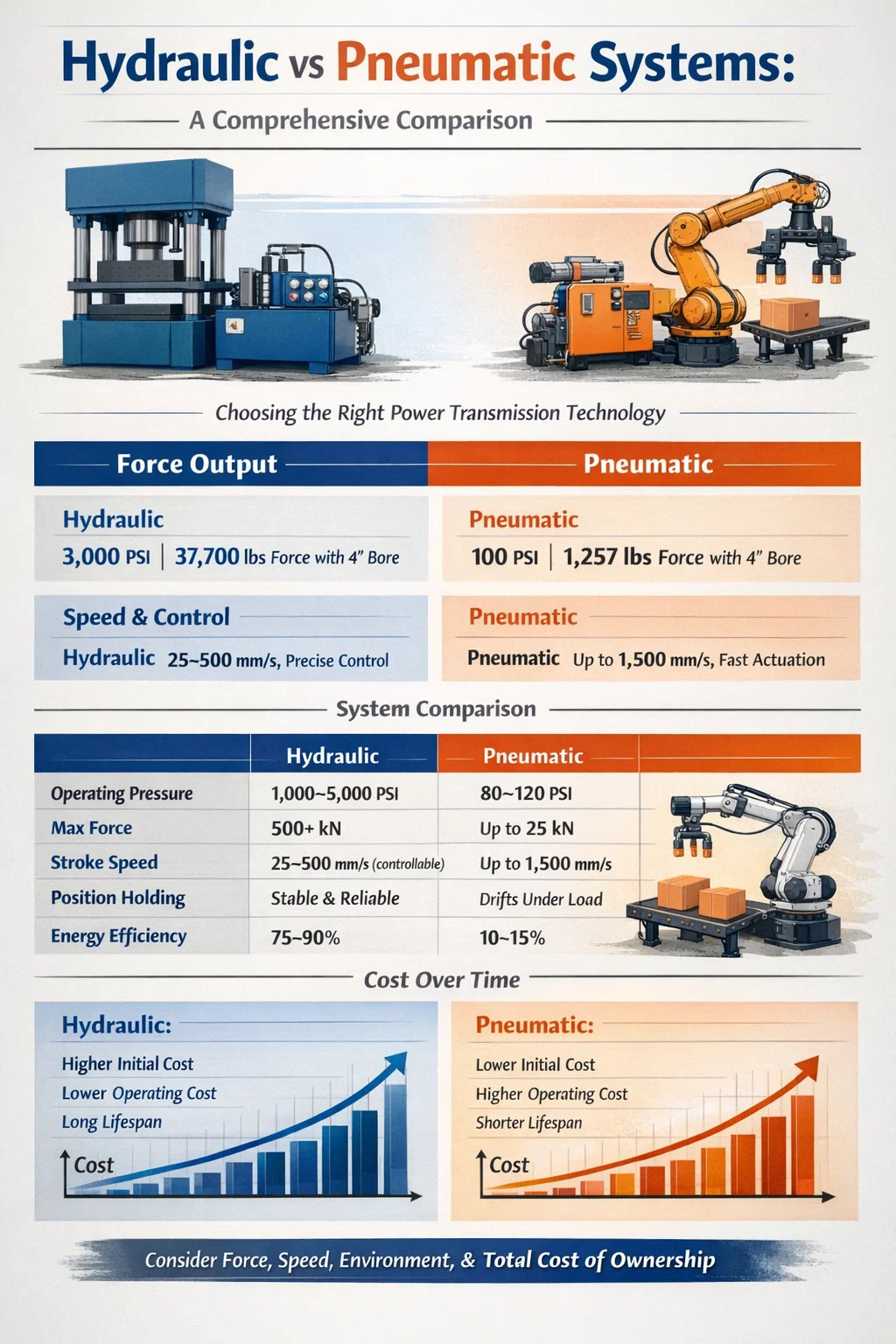

Harkitse sylinteriä, jossa on 4 tuuman reikä. 100 PSI:llä (tyypillinen pneumaattinen linjapaine) se tuottaa noin 1 257 puntaa voimaa . 3000 PSI:llä (tyypillinen hydraulijärjestelmän paine) syntyy sama reiän halkaisija 37 700 puntaa voimaa – noin 30 kertaa enemmän. Tästä syystä hydrauliset voimayksiköt ovat metallin meistopuristimien, ruiskuvalukoneiden, kaivoslaitteiden ja raskaiden rakennuskoneiden selkäranka.

Pneumaattiset järjestelmät ovat yleensä maksimissaan 25 kN (noin 5 600 lbf) tavallisille teollisuussylintereille, kun taas hydraulitoimilaitteet ylittävät rutiininomaisesti 500 kN vakiokokoonpanoissa. Kaikissa sovelluksissa, jotka vaativat jatkuvaa suurta voimaa – taonta, tiivistys, materiaalitestaus, raskas puristus – hydraulinen voimayksikkö ei ole valinnainen; se on ainoa toimiva ratkaisu.

Force Holding ja Mid-Stroke Positioning

Hydraulijärjestelmät voivat pitää kuorman paikoillaan puolivälissä ikuisesti ilman jatkuvaa energiansyöttöä yksinkertaisesti sulkemalla venttiili. Pneumaattiset järjestelmät eivät pysty tekemään tätä luotettavasti – paineilma on kokoonpuristuvaa, joten lukittu pneumaattinen sylinteri ajautuu kuormituksen alaisena. Hydrauliikka tarjoaa vakaan, lukitun asennon, jota pneumatiikka ei pohjimmiltaan pysty vastaamaan sovelluksiin, kuten puristussuuttimen pitämiseen tai puristusvoiman ylläpitämiseen hitsauksen aikana.

Nopeus ja vasteaika: missä pneumatiikalla on etua

Pneumaattiset järjestelmät toimivat nopeammin. Ilma on kokoonpuristuvaa ja kevyttä, mikä tarkoittaa, että pneumaattiset sylinterit ulottuvat ja vetäytyvät sisään nopeilla, nopeilla iskuilla. Kiertoajat alle 0,5 sekuntia täydelle iskulle ovat yleisiä pneumaattisissa pick-and-place -järjestelmissä. Nopeat pneumaattiset vasarat, nidontakoneet ja pakkauslinjan kuljettimet luottavat tähän nopeaan toimintakykyyn.

Hydraulijärjestelmät ovat hitaampia iskutasolla, vaikkakin ohjattavissa. Koska hydraulineste on tiheää ja kokoonpuristumatonta, sen siirtäminen piirin läpi vie enemmän energiaa ja toimilaitteen nopeus on suoraan sidottu hydraulisen voimayksikön pumpun virtausnopeuteen. Tavallinen hydraulisylinteri saattaa suorittaa 12 tuuman iskun 1-3 sekuntia -sopiva useimpiin raskaisiin sovelluksiin, mutta ei sovellu tehtäviin, jotka vaativat satoja jaksoja minuutissa.

Hydraulijärjestelmien nopeudensäätö on kuitenkin paljon tarkempaa. Säätämällä virtauksen säätöventtiilejä tai käyttämällä muuttuvatilavuuksisia pumppuja hydraulisessa voimayksikössä, käyttäjät voivat valita tarkat nopeudet koko iskun ajan. Tämä on kriittistä toiminnoissa, kuten hitaassa stanssauksessa tai kontrolloidussa suulakepuristuksessa. Pneumaattinen nopeudensäätö on karkeampaa ja herkempi linjan paineen vaihteluille.

Energiatehokkuus: Kumpikaan järjestelmä ei ole luonnostaan vihreä

Energiatehokkuus ymmärretään usein väärin hydraulinen vs pneumaattinen keskustelu. Pneumaattisten järjestelmien oletetaan usein olevan tehokkaampia, koska ne käyttävät kasviilmaa. Käytännössä ne ovat usein tehdastehokkain voimansiirtomenetelmä. Paineilman tuottaminen on tunnetusti tuhlausta – vain noin 10-15 % sähköenergiasta ilmakompressoriin syötettynä todella saavuttaa käyttöpisteen hyödyllisenä mekaanisena työnä. Vuodot, lämmöntuotto ja painehäviöt kuluttavat loput.

Hydraulijärjestelmät, erityisesti ne, joissa käytetään nykyaikaisia hydraulisia voimayksiköitä muuttuvatilavuuksisilla mäntäpumpuilla ja kuorman tunnistavilla ohjaimilla, saavuttavat kokonaishyötysuhde 75-90 % hyvin hoidetuissa, oikean kokoisissa järjestelmissä. Vaihtuvatilavuuksinen pumppu tuottaa vain sen, mitä piiri vaatii; kiinteätilavuuksinen pumppu järjestelmässä, jossa on alhainen kysyntä, laskee ylimääräisen virtauksen ylipaineventtiilin yli lämpönä – merkittävää energiahukkaa, joka järjestelmän suunnittelijoiden on otettava huomioon.

Matalakäyttöisissä toiminnoissa – joissa sylinteri käynnistyy muutaman sekunnin välein – käynnissä olevan hydraulisen voimayksikön jatkuva joutokäynnin energiankulutus voi olla suurempi kuin sen hyötysuhde. Näissä skenaarioissa keskitetyllä laitosilmalla toimivat pneumaattiset järjestelmät voivat olla taloudellisesti järkevämpiä, koska ilmakompressori on jaettu kymmenien koneiden kesken.

Lämmönhallinta sisään Hydraulinen Power Units

Jokainen hydraulinen voimayksikkö tuottaa lämpöä nestekitkan, venttiilin paineen laskun ja pumpun tehottomuuden seurauksena. Tyypillinen teollisuushydrauliikka, joka toimii 20 kW:n teholla, saattaa haihtua 3-6 kW lämpönä säiliöön. Ilman riittävää lämmönvaihtoa – joko säiliön pinta-alan, puhallusjäähdyttimien tai vesijäähdytteisten lämmönvaihtimien kautta – öljyn lämpötila nousee turvallisen käyttöalueen yli. 60°C (140°F) , nopeuttaa tiivisteen hajoamista ja öljyn hapettumista. Pneumaattinen poistoilma kuljettaa lämmön pois automaattisesti; hydraulijärjestelmät vaativat tarkoituksellista lämmönhallintaa osana järjestelmän suunnittelua.

Hydraulivoimayksikön selitys: Komponentit ja toiminta

Hydraulinen voimayksikkö (HPU) on minkä tahansa hydraulijärjestelmän sydän. Se on itsenäinen pakkaus, joka tuottaa, varastoi, suodattaa ja säätelee paineistettua hydraulinestettä. Sen osien ymmärtäminen auttaa selventämään, miksi hydraulijärjestelmät käyttäytyvät eri tavalla kuin pneumaattiset asetukset ja miksi ne maksavat enemmän etukäteen.

• Säiliö: Varastoi hydraulinestettä, tyypillisesti 1,5-3 kertaa pumpun minuuttivirtausnopeus. Haihduttaa myös lämpöä ja päästää mukana kulkeutuvan ilman poistumaan.
• Pumppu: Nesteen päämoottori. Hammaspyöräpumput ovat edullisia ja kestäviä; mäntäpumput ovat tehokkaita ja vaihtelevia iskutilavuuksia; siipipumput tarjoavat hiljaisen toiminnan. Pumpun valinta määrittää suoraan HPU:n tehokkuuden ja meluprofiilin.
• Sähkömoottori: Käyttää pumppua. Moottorin mitoitus perustuu vaadittuun virtaukseen ja paineeseen. Taajuusmuuttujakäyttöjä (VFD) käytetään yhä useammin sovittamaan moottorin nopeus kysyntään, mikä vähentää tyhjäkäynnin energiankulutusta jopa 40 % .
• Ylipaineventtiili: Järjestelmän paineen varmistuslaite. Avautuu, kun paine ylittää asetusarvon, ohjaa nesteen takaisin säiliöön ja estää komponenttien vaurioitumisen.
• Suodattimen kokoonpano: Poistaa hiukkaskontaminaation nesteestä. ISO-puhtausluokkatavoitteet (yleensä ISO 16/14/11 servoventtiilijärjestelmille) määrittävät suodattimen mikroniarvot ja huoltovälit.
• Lämmönvaihdin: Pitää nesteen lämpötilan optimaalisella toiminta-alueella 40–60°C. Voi olla öljystä ilmaan tai öljystä veteen riippuen ympäristöolosuhteista ja lämmönestovaatimuksista.
• Akku (valinnainen): Säilyttää paineistetun nesteen huipputarpeita varten, vaimentaa painepiikkejä ja voi ylläpitää piirin painetta lyhyiden pumpun seisokkien aikana.

Pneumaattisilla järjestelmillä ei ole vastinetta hydrauliselle voimayksikölle paketoituna järjestelmänä. Sen sijaan ne luottavat keskitettyyn ilmakompressoriin, kuivausrumpuun, vastaanottosäiliöön ja jakeluputkistoon – kaikki tyypillisesti jaettu infrastruktuuri. Tämä yksinkertaistaa konekohtaista suunnittelua, mutta luo riippuvuuden koko tehtaan ilmanlaadusta ja paineen tasaisuudesta.

Huoltovaatimukset ja luotettavuus ajan mittaan

Huolto on paikka, jossa hydrauliikan ja pneumaattisen vertailusta tulee merkittävintä käyttöpäälliköille. Molemmat järjestelmät vaativat säännöllistä huomiota, mutta laiminlyönnin luonne ja seuraukset eroavat jyrkästi.

Hydraulijärjestelmän huolto

Hydraulijärjestelmät ovat herkkiä nesteen saastumiselle. Yli 80 % hydraulijärjestelmän vioista johtuu saastuneesta öljystä. Hiukkaslikaisuus vaurioittaa servoventtiilien keloja, naarmuttaa sylinterin reikiä ja nopeuttaa pumpun kulumista. Hydraulisen voimayksikön tiukka huolto-ohjelma sisältää:

• Öljynäytteenotto ja ISO-puhtausanalyysi 250-500 käyttötunnin välein
• Suodatinelementin vaihto paine-eron osoittimiin (ei kiinteän kalenteriohjelman mukaan)
• Täysi öljynvaihto 2 000 - 4 000 tunnin välein riippuen käyttöolosuhteista ja öljytyypistä
• Sylinterien ja pumppujen tiivisteiden tarkastus ja vaihto vuosittain tai ensimmäisten ulkoisten vuotojen ilmetessä
• Säiliön huohottimen tarkastus kosteuden ja ilmapölyn sisäänpääsyn estämiseksi

Ulkoiset öljyvuodot ovat näkyvin hydrauliikkavikatila. Pienikin tiivistevuoto voi aiheuttaa lattiavaaroja, ympäristönsuojeluun liittyviä ongelmia ja palovaaran, jos öljyä joutuu kuumiin pintoihin. ISO 23309 ja paikalliset ympäristömääräykset voivat edellyttää vuotojen estojärjestelmiä hydraulilaitteiden ympärillä tietyillä teollisuudenaloilla.

Pneumaattisen järjestelmän huolto

Pneumaattinen huolto on yksinkertaisempaa konetasolla, mutta usein laiminlyöty infrastruktuuritasolla. Keskeisiä tehtäviä ovat:

• Tyhjennysveden erottimet ja FRL (filter-regulator-lubricator) -yksiköt päivittäin tai automaattisesti
• FRL-suodatinelementtien vaihto 6-12 kuukauden välein
• Vuodonhavaitsemistutkimukset jakeluputkistoissa – tutkimukset osoittavat sen vuotojen osuus paineilmatuotannosta on 20-30 % keskimääräisessä tehtaassa
• Sylinterin männänvarsien voitelu ja tiivisteiden kulumisen tarkistus vuosittain

Suurin pneumaattinen huoltovikatila on näkymätön: ilmavuodot, jotka tyhjentävät kompressorin kapasiteetin äänettömästi. A 3 mm reikä jakelulinjassa 100 PSI:llä voi hukata yli 1 kW kompressorienergiaa jatkuvasti. Ultraäänivuotojen havaitsemistyökalut ovat välttämättömiä suuria pneumaattisia verkkoja hallinnoivissa tiloissa.

Kustannusten vertailu: etukäteis vs. käyttöikä

Pneumaattiset järjestelmät näyttävät houkuttelevimmalta ostohinnalla. Pneumaattinen sylinteri ja venttiilikokoonpano kevyeen käyttöön saattaa maksaa 50-500 dollaria . Vastaava hydraulisylinteri, jossa on venttiili ja jakotukki, voi toimia 500–5000 dollaria – ja erillinen hydraulinen voimayksikkö yhdelle koneelle lisää toisen 2 000 - 30 000 dollaria koosta ja spesifikaatiosta riippuen.

Elinikäisten kustannusten analyysi kertoo kuitenkin tasapainoisemman tarinan. Pneumaattiset järjestelmät ovat halpoja ostaa ja asentaa, mutta kalliita käyttää. Tiloissa, joissa paineilmaa tuotetaan täyskuormituksella (sähkö, huolto, pääomapoistot) 0,25–0,35 dollaria 1 000 standardikuutiojalkaa kohden , korkean käyttöjakson pneumaattisista kuluttajista tulee merkittäviä energiarivituotteita. Yksi 2 tuuman reikäinen pneumaattinen sylinteri, joka pyörii 60 kertaa minuutissa kahdessa 8 tunnin vuorossa, voi kuluttaa vastaavan määrän 2-4 kW sähköenergiaa jatkuvasti.

Voimakkaissa, korkean käyttöjakson sovelluksissa hydraulinen voimayksikkö saavuttaa tyypillisesti nollatuloksen pneumaattista vaihtoehtoa vastaan 3-5 vuotta toiminta perustuu puhtaasti energiansäästöön. Tämän ikkunan ulkopuolella hydraulijärjestelmä on halvempi käyttää. Pienivoimaisissa, ajoittaisissa sovelluksissa pneumaattinen järjestelmä ei koskaan menetä kustannusetuaan.

Turvallisuusprofiilit: Erilaiset riskit, ei suurempia tai pienempiä

Turvallisuus ei ole yksinkertainen voitto kummallekaan järjestelmälle – jokaisessa järjestelmässä on omat vaaransa, joita on hallittava teknisillä ohjauksilla ja menettelytapoilla.

Hydrauliset vaarat

• Injektiovauriot: Hydrauliletkun reikävuoto 3 000 PSI:llä voi ruiskuttaa nestettä ihon läpi riittävällä voimalla aiheuttaa syvän kudosvaurion ilman selvää sisääntulohaavaa. Tämä on lääketieteellinen hätätilanne, joka usein aliarvioitiin hoitopisteessä. OSHA pitää tämän yhdeksi vakavimmista hydraulisista vaaroista.
• Tulipalon vaara: Öljypohjainen hydraulineste on syttyvää. Viallisen letkun suihke kuumien pintojen tai sytytyslähteiden lähellä voi aiheuttaa tulipalon. Palonkestävät nesteet (fosfaattiesterit, vesi-glykoli-seokset) ovat pakollisia valimoissa, terästehtaissa ja lentokoneissa.
• Varastoidun energian vapautuminen: 3 000 PSI:iin ladattu akku varastoi merkittävästi energiaa. Väärät paineenalennustoimenpiteet voivat aiheuttaa osien voimakasta irtoamista.

Pneumaattiset vaarat

• Painovoiman pudotus: Kun paineilmasylinteri menettää paineen, sen kuormitus putoaa välittömästi – pehmustetta ei ole. Painovoimalla kuormitetut pneumaattiset akselit vaativat ulkoiset mekaaniset lukot tai venttiilipaineen ylläpito pitääkseen kuorman turvallisesti.
• Melu: Pneumaattinen pakoputki on äänekäs. Vaimentamattomat suuntaventtiilin pakoportit voivat tuottaa 85-95 dB(A) - ylittää EU:n ja OSHA:n säännösten mukaisen kuulonsuojauksen vaativan kynnyksen. Äänenvaimentimet vähentävät tätä, mutta lisäävät vastapainetta, mikä vaikuttaa sylinterin palautusnopeuksiin.
• Piiskavaara: Irrotettu paineilmaletku voi vatkata rajusti. Letkukiinnikkeet ja automaattiset sulkuliittimet ovat vakioturvavarusteita.

Elintarvikkeiden jalostuksessa, lääketeollisuudessa ja puhdastiloissa pneumaattiset järjestelmät ovat yleensä suositeltavia, koska niiden poistoilma (ilma) on puhdasta ja öljyttömät vuodot eivät saastuta tuotteita. Hydrauliöljyn saastuminen näissä ympäristöissä aiheuttaa vaatimustenmukaisuus- ja tuoteturvallisuusongelmia, jotka ohittavat kaikki voima- tai tehokkuusargumentit.

Sovelluskohtainen valintaopas

Järjestelmätyypin sovittaminen sovellukseen on käytännöllisin tulos kaikista hydraulisista vs pneumaattisista analyysistä. Seuraava erittely kattaa yleisimmät teolliset käyttötapaukset.

Valitse hydraulinen voimayksikkö, kun:

• Voimavaatimukset ylittävät 25 kN – metallipuristimet, ruiskupuristimet, taontapuristimet, kaivosten kattotuet
• Tarvitaan tarkkaa nopeuden säätöä koko iskun ajan – ohjattu suulakepuristus, hidas leimaus, materiaalin testauskoneet
• Kuorma on pidettävä paikallaan voiman alaisena pitkiä aikoja – muotinkiinnitys, kiinnittimen pito, rakenteelliset testauslaitteet
• Siirrettävät laitteet, jotka vaativat suurta voimaa kompaktissa pakkauksessa – kaivinkoneet, maatalouskoneet, laivojen ohjaus, offshore-laitteet
• Korkea käyttöjakso, voimakas toiminta, jossa pitkäaikainen energiatehokkuus oikeuttaa HPU:n alkukustannukset

Valitse pneumatiikka, kun:

• Voimavaatimukset ovat alle 10 kN ja nopeus on tärkeämpää kuin tarkkuus – poiminta-ja-paikkarobotit, kuljetinvaimentimet, osien ejektorit
• Vaaditaan puhdasta ympäristöä – ruokaa, lääkkeitä, lääkinnällisiä laitteita, puolijohteiden valmistusta
• Alhaiset asennuskustannukset ja nopea käyttöönotto – huoltotyökalut, pienet automaatiosolut, konepajailmatyökalut
• Laitoksen paineilmainfrastruktuuri on jo olemassa, ja se on vajaakäytössä
• Käyttösuhde on alhainen, eikä yksittäisten toimilaitteiden energiatehokkuus ole etusijalla

Hybridijärjestelmät: Molempien käyttö yhdessä

Monet nykyaikaiset tuotantolinjat käyttävät molempia tekniikoita rinnakkain. Hydraulinen voimayksikkö saattaa käyttää pääpuristussylinteriä, kun taas pneumaattiset sylinterit käsittelevät osittaista lastausta, purkamista ja puristamista sen ympärillä. Tämä hybridi-arkkitehtuuri hyödyntää jokaisen järjestelmän vahvuuksia: hydrauliikka raskaaseen työhön, pneumatiikka nopeisiin, kevyisiin aputoimintoihin. Näiden järjestelmien suunnittelu vaatii huolellista huomiota jaettuun sähköinfrastruktuuriin, ohjausjärjestelmien integrointiin ja kunnossapidon ajoitukseen toiminnallisten ristiriitojen välttämiseksi.

Ympäristö- ja sääntelynäkökohdat

Ympäristöystävällisyys on kasvava tekijä hydraulisen vs pneumaattisen valintaprosessissa. Hydrauliöljy on luokiteltu vaaralliseksi aineeksi useimmilla lainkäyttöalueilla. Roiskeet vaativat dokumentoituja puhdistusmenettelyjä, ja käytetyn hydrauliöljyn hävittämistä säännellään EU:n jätepuitedirektiivin tai US EPA -standardien kaltaisten puitteiden mukaisesti. Hydraulijärjestelmiä käyttävien laitosten on ylläpidettävä öljyn suojainfrastruktuuria – tippakaukalot, tiivistetyt säiliöt, vuotosarjat – ja koulutettava henkilökuntaa vastaavasti.

Biohajoavia hydraulinesteitä (rypsiöljypohjainen, synteettinen esteripohjainen) on saatavilla ja niitä määritellään yhä enemmän ympäristön kannalta herkissä sovelluksissa – metsäkoneissa, merialuksissa, vesilähteiden lähellä toimivissa maatalouskoneissa. Nämä nesteet sisältävät tyypillisesti a 15-40% hintalisä yli mineraaliöljyn ja niillä voi olla kapeammat lämpötila-alueet, mutta ne vähentävät merkittävästi ympäristövastuuta.

Pneumaattiset järjestelmät sitä vastoin poistavat puhdasta kuivaa ilmaa (olettaen, että suodatus ja kuivaus on asianmukaista) ja niillä on minimaalinen ympäristökuormitus koneen tasolla. Ympäristökustannukset ovat alkuvaiheessa – ilmakompressorin energiankulutuksessa – ja ne käsitellään energiatehokkuusohjelmilla eikä vuotojen estämisellä.

ISO 14001 -ympäristösertifikaattia hakevissa laitoksissa hydraulijärjestelmän hallinta vaatii enemmän muodollista dokumentaatiota ja menettelyjen valvontaa kuin pneumaattiset vaihtoehdot, mikä on todellinen käyttökustannukset, joka kannattaa ottaa huomioon valintapäätöksessä.

Hydraulisen voimayksikön mitoitus: tärkeimmät parametrit

Insinööreille ja ostajille, jotka arvioivat hydraulisen voimayksikön vaihtoehtoja, oikea mitoitus on kriittinen. Alikokoinen HPU ei pysty vastaamaan huippukysyntään; ylisuuri tuhlaa pääomaa ja toimii tehottomasti osakuormalla. Kolme perusmitoitusparametria ovat virtausnopeus, paine ja teho.

1. Vaadittu virtausnopeus (l/min tai GPM): Laskettu sylinterin reiän pinta-alasta kerrottuna vaaditulla männän nopeudella, summattu kaikkien samanaikaisesti toimivien toimilaitteiden osalta. Lisää aina 10–15 % marginaalia järjestelmähäviöiden varalta.
2. Suurin järjestelmäpaine (bar tai PSI): Korkeimman kuormitustarpeen mukainen. Ylipaineventtiilin asetuksen tulee olla 10–15 % suurimman käyttöpaineen yläpuolella, ei osan suurinta nimellispainetta.
3. Moottorin teho (kW tai HP): Laskettu muodossa (virtausnopeus × paine) / (600 × pumpun hyötysuhde) kW:na käytettäessä L/min ja bar. Järjestelmä, joka vaatii 40 l/min 200 baarilla 85 % tehokkaalla pumpulla, tarvitsee noin 15,7 kW moottorin tehosta.

Säiliön tilavuus on mitoitettu 2–3 kertaa pumpun virtausnopeudelle minuutissa – 40 l/min pumppu saa 80–120 litran säiliön. Tämä suhde varmistaa riittävän viipymisajan ilman ilmanpoistoon, lämpötilan stabiloitumiseen ja kontaminaatioiden laskeutumiseen. Säiliön tilavuuden säästäminen on yleinen HPU-spesifikaatiovirhe, joka ilmenee myöhemmin ylikuumenemis- ja kontaminaatio-ongelmina.

Pneumaattisessa mitoituksessa vastaava prosessi on yksinkertaisempi: laske kunkin toimilaitteen ilmankulutus (porausala × isku × kierrosta minuutissa × 2 kaksitoimisessa), laske yhteen kaikki kuluttajat, lisää 25 %:n marginaali vuotoja ja tulevaa laajenemista varten ja varmista, että laitoksen ilmakompressorin kapasiteetti kattaa kokonaistarpeen vaaditulla paineella koneen FRL-sisääntulossa.

Hydrauliikan vs pneumaattisen ratkaisun ydin

Hydrauli vs. pneumaattinen päätös ei koske sitä, mikä tekniikka on abstraktisti parempi, vaan siitä, mikä sopii sinun kuormitukseen, nopeuteen, ympäristöön ja budjettiparametreihin. Hydraulijärjestelmät, jotka on ankkuroitu oikein mitoitettuun hydrauliikkayksikköön, ovat ainoa käytännöllinen valinta voimakkaisiin, tarkkuusohjattuihin tai kuormanpitosovelluksiin. Pneumaattiset järjestelmät ovat oikea valinta nopeisiin, puhtaisiin, vähävoimaisiin ja kustannusherkkään tehtäviin, joissa paineilmainfrastruktuuri on jo olemassa.

Hanki valinta heti alusta alkaen mittaamalla voimatarpeesi, käyttöjakso, ympäristörajoitukset ja 5 vuoden kokonaiskustannukset – ei vain ostotilauksen hinta. Tämä analyysi osoittaa lähes aina selkeästi yhteen järjestelmätyyppiin, ja se säästää huomattavia jälkiasennuskustannuksia ja käyttöpäänsärkyä loppupäässä.

Jos työskentelet lähellä rajaa – voimat noin 10–25 kN, kohtuulliset käyttöjaksot, sekalaiset ympäristövaatimukset – ota yhteyttä nestevoimajärjestelmän integraattoriin, joka voi mallintaa molemmat vaihtoehdot todellista kuormitusjaksoasi vasten. Oikea järjestelmä käyttöösi on se, joka minimoi kokonaiskustannukset ja täyttää kaikki suorituskykyvaatimukset luotettavasti, ei se, joka näyttää halvimmalta tarjouksen perusteella.
