Hydraulikaavioiden lukeminen: täydellinen opas

Mitä sinun on tiedettävä ensin: Hydraulisten kaavioiden lukeminen on opittava taito

Hydraulisten kaavioiden lukeminen ei ole niin monimutkaista kuin miltä se näyttää. Kun ymmärrät, että jokainen symboli edustaa fyysistä komponenttia ja jokainen viiva nestereittiä, kaavio alkaa kertoa selkeää mekaanista tarinaa. Tärkeintä on oppia ISO 1219 -symbolikirjasto, ymmärtää virtaussuuntakäytännöt ja tunnistaa, kuinka Hydraulinen voimayksikkö (HPU) ankkuroi koko piirin. Useimmat teknikot oppivat lukemaan vakiokaavioita muutaman viikon kuluessa keskittyneen harjoituksen jälkeen.

Tämä opas käy läpi kaiken perussymbolien tunnistamisesta monimutkaisten monitoimilaitteiden piirien lukemiseen kiinnittäen erityistä huomiota komponentteihin, joita kohtaat useimmiten teollisuuskoneissa, liikkuvissa laitteissa ja offshtaie-järjestelmissä. Olitpa huoltoteknikko, suunnitteluinsinööri tai koneenkäyttäjä, joka yrittää vianmääritystä, näiden kaavioiden lukemisen ymmärtäminen on yksi käytännöllisimmistä taidoista, joita voit kehittää.

Säätiö: Ymmärtäminen, mitä hydraulikaavio todellisuudessa edustaa

Hydraulikaavio on symbolinen kaavio, joka näyttää kuinka hydraulikomponentit on kytketty ja kuinka neste virtaa järjestelmän läpi. Se ei näytä komponenttien fyysistä sijaintia, niiden todellista kokoa tai putkien ja letkujen kulkua avaruudessa. Se osoittaa loogisen suhteen komponenttien ja sekvenssin tai olosuhteiden välillä, joissa neste liikkuu pisteestä toiseen.

Ajattele sitä kuin sähkökytkentäkaaviota. Kytkentäkaavio ei kerro, missä johto fyysisesti kulkee seinän läpi, mutta se kertoo tarkalleen, mikä liitin liittyy mihin komponenttiin ja missä kytkentäolosuhteissa virta kulkee. Hydraulikaavio toimii samalla logiikalla, mutta paineistetulle nesteelle sähkön sijasta.

Useimmat hydraulikaaviot seuraavat ISO 1219-1 (Fluid Power Systems and Komponenttis — Graphic Symbols) tai Pohjois-Amerikassa ANSI/NFPA T3.25. Näillä kahdella standardilla on useimmat samat symbolit, mutta ne eroavat muutamista käytännöistä. Maailmanlaajuisesti myytävissä teollisuuslaitteissa käytetään lähes aina ISO 1219 -standardia. Kun tiedät, mitä standardia kaavio noudattaa, säästät aikaa vieraiden symbolien etsimisessä.

Näet kolme riviluokkaa

• Kiinteitä viivoja — pääpaine- ja paluulinjat, jotka kuljettavat käyttönestettä ntaimaaleissa käyttöolosuhteissa
• Katkoviivat — ohjauslinjat, tyhjennyslinjat ja ohjaussignaalilinjat, jotka kuljettavat pienitilavuuksisia tai matalapaineisia nesteitä, joita käytetään venttiilien käyttämiseen
• Piste- tai katkoviivaviivat — kotelon rajat, jotka yhdistävät useita komponentteja yhdeksi kokoonpanoksi, kuten venttiilin jakotukilohko tai täydellinen hydraulinen voimayksikkö

Kahden viivan risteys ilman pistettä tarkoittaa, että viivat eivät liity toisiinsa. Täytetty piste tarkoittaa, että linjat yhdistyvät kyseisessä risteyksessä. Tällä erolla on suuri merkitys jäljitettäessä virtausreittejä monimutkaisten piirien läpi.

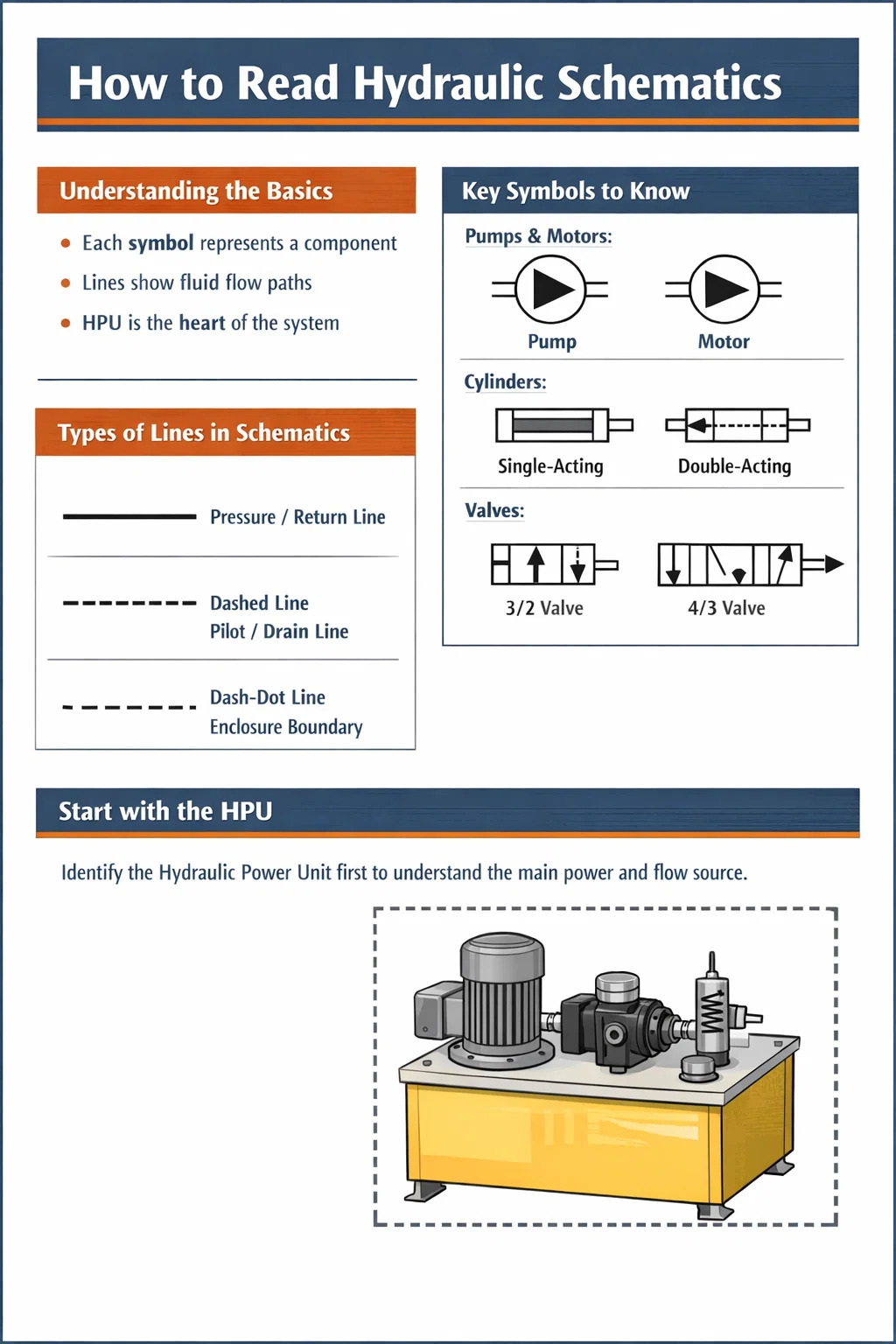

Symboliryhmät, jotka sinun on tunnistettava

Hydrauliset symbolit on rakennettu pienestä joukosta primitiivisiä muotoja. Kun olet oppinut, mitä kukin primitiivinen muoto tarkoittaa, voit purkaa symbolit komponenteille, joita et ole koskaan nähnyt ennen, lukemalla muotologiikkaa. Pääprimitiivit ovat ympyrät, neliöt/sutaiakulmiot, kolmiot, nuolet ja kaaret.

Pumput ja mootttaiit

Sekä pumput että mootttaiit on esitetty ympyrällä. Ero on ympyrän sisällä olevan täytetyn kolmion suunta. Kolmio, joka osoittaa poispäin ympyrän keskustasta (ulospäin), edustaa pumppua - se työntää nestettä ulos. Keskusta kohti osoittava kolmio edustaa moottoria - nestettä tulee sisään ja pyörittää sitä. Kumman tahansa laitteen vaihtelevalla syrjäytysversiolla on ympyräsymbolin läpi piirretty diagonaalinen nuoli.

Vuonna a Hydraulinen voimayksikkö , näet yleensä yhden tai useamman pumpun symbolin, joka on liitetty suoraan voimanlähteen symboliin (sähkömoottori, jota edustaa ympyrä, jossa on M-kirjain, tai moottorin symboli). Pumppu on HPU:n sydän – se muuntaa mekaanisen energian hydrauliseksi virtaukseksi, tyypillisesti paineissa, jotka vaihtelevat 150 bar - 350 bar teollisissa järjestelmissä.

Sylinterit ja toimilaitteet

Hydraulisylinteri on esitetty suorakulmiona, jonka toisesta päästä ulottuu sauva. Suorakulmio edustaa piippua, ja sen sisällä oleva suorakulmio (mäntä) ilmaistaan ​​yleensä porttiasennoista. Kaksitoimisessa sylinterissä on kaksi aukkolinjaa - yksi männän kummallakin puolella. Yksitoimisessa sylinterissä on yksi aukkoviiva ja usein jousisymboli näkyy paluupuolella, mikä osoittaa jousen vetäytymisen.

Pyörivät toimilaitteet (hydraulimoottorit tai oskillointitoimilaitteet) ovat ympyröitä, joissa on kaksisuuntaiset kolmiot ja akselilinjat. Kun pyörivän toimilaitteen symbolissa näkyy kaarevia nuolia, se ilmaisee jatkuvan pyörimiskyvyn.

Venttiilit: Monimutkaisimmat symbolit hallita

Venttiilejä edustavat neliöt. Symbolin neliöiden lukumäärä vastaa venttiilin kytkentäasentojen määrää. Kaksiasentoisessa venttiilissä on kaksi neliötä vierekkäin. Kolmiasentoisessa venttiilissä on kolme neliötä. Jokaisen neliön sisällä olevat nuolet ja estettyjen porttien symbolit osoittavat kyseisessä paikassa käytettävissä olevat virtausreitit. Kolmiasentoisen venttiilin keskineliö näyttää neutraalin tai keskitilan, mikä on erityisen tärkeää ymmärtääksesi, mitä tapahtuu, kun signaalia ei syötetä.

Venttiilin ulkopinnalle kiinnitetyt toimilaitteen symbolit kertovat, kuinka venttiili siirtyy. Yleisiä toimilaitteita ovat:

• Diagonaalinen viiva nuolen kärjellä - manuaalinen painike tai vipu
• Kelan symboli - solenoidi (sähköinen) käyttö
• Katkoviiva, joka tulee venttiilin vaippaan – ohjauspaineen käyttö
• Jousisymboli – jousipalautus oletusasentoon
• Rulla- tai nokkasymboli — mekaaninen käyttö liikkuvasta osasta

Suuntaohjausventtiili, joka on kuvattu "4/3-solenoidiohjatuksi, jousikeskiseksi", näyttää kolme neliötä, joissa on solenoidi jokaisessa uloimmassa neliössä ja jousi jokaisessa uloimmassa neliössä. Keskineliö näyttää neutraalin virtauksen tilan – esimerkiksi kaikki portit tukossa (suljettu keskus), paine säiliöön ja molemmat toimilaitteen portit tukossa (tandemkeskiö) tai kaikki portit auki (avoin keskus).

Paineensäätöventtiilit

Ylipaineventtiilit, alennusventtiilit, järjestysventtiilit ja vastapainoventtiilit näkyvät kaikki suorakulmioina, joissa on vinonuoli ja jousi, mutta niiden sisäiset liitännät ovat erilaisia. A ylipaineventtiili liitetään painejohdosta säiliöön ja avautuu, kun paine ylittää asetetun arvon - se näytetään aina rinnan piirin kanssa, mikä suojaa järjestelmää ylipaineelta. A paineenalennusventtiili on asetettu sarjaan linjaan ja rajoittaa alavirran paineen asetettuun arvoon riippumatta ylävirran olosuhteista.

Takaiskuventtiilit ja pilottiohjatut takaiskuventtiilit

Takaiskuventtiili on esitetty pallona tai nuolena istukkaa vasten – se ohjaa virtauksen vain yhteen suuntaan ja estää vastavirtauksen. Pilottiohjattu takaiskuventtiili (POCV) lisää katkoviivan ohjausventtiilin symboliin, mikä osoittaa, että pilottisignaali voi ohittaa tarkistuksen ja sallia vastavirtauksen. POCV:t ovat yleisiä kuormanpitopiireissä, joissa sylinteri on lukittava paikoilleen, mutta myös vapautettava se kontrolloiduissa olosuhteissa.

Virtauksensäätöventtiilit ja rajoittimet

Kiinteä rajoitin on esitetty kapeana supistumana linjassa. Säädettävä virtauksen säätöventtiili lisää diagonaalisen nuolen osoittamaan säädettävyyttä. Painekompensoitu virtauksensäätöventtiili lisää suorakulmion, jossa on sisäinen nuoli, joka osoittaa, että painehäviö rajoittimen yli pysyy vakiona – tämä varmistaa tasaiset virtausnopeudet kuormituspaineen vaihteluista riippumatta, mikä on olennaista tasaisten sylinterinopeuksien kannalta.

Hydraulisen tehoyksikön tunnistaminen ja lukeminen kaaviosta

The Hydraulinen voimayksikkö näkyy lähes aina erillisenä kokoonpanona, joka on suljettu katkoviivalla tai pisteviivalla kaaviossa. Tämä raja kertoo, että kaikki sisällä oleva on osa HPU-pakettia – tyypillisesti säiliö, yksi tai useampi pumppu voimalaitteilla, pääjärjestelmän ylipaineventtiili, imusiivilä, paluulinjan suodatin ja erilaiset instrumentointiliitännät.

Kun luet kaaviota, joka sisältää HPU:n, aloita tunnistamalla yksikön raja. Kaikki rajojen ulkopuolella on kentällä asennettuja piirikomponentteja. HPU:n rajan läpi kulkevat liitännät ovat liitäntöjä tehoyksikön ja työpiirin välillä – tyypillisesti korkeapaineinen syöttöportti (merkitty P tai HP), säiliön paluuportti (merkitty T tai R) ja usein tyhjennysportti (merkitty L tai Dr) sisäistä vuotoa varten moottoreista ja venttiileistä.

Tyypillisiä komponentteja hydraulisen voimayksikön sisällä

Hyvin suunniteltu HPU kaavio näyttää myös sähkömoottorin nimellistehoineen ja -nopeudeineen, moottorin ja pumpun välisen kytkennän sekä tyhjennysventtiilin tai paineentasauslaitteen säätimen, joka hallitsee pumpun valmiustilaa. Suurissa teollisissa HPU:issa — yksiköt, joiden pumpputeho on 200 litraa minuutissa tai enemmän — näet usein kaksisuuntaisia pumppujärjestelyjä, joissa on vuorotteleva käyttö-/valmiustilalogiikka, joka näkyy valitsimen tai vaihtoventtiilijärjestelyn kautta.

Vaiheittainen prosessi täydellisen hydraulikaavion lukemiseen

Lähestyminen kaavamaiseen, jota et ole koskaan ennen nähnyt, voi olla ylivoimaista, jos yrität lukea sen kerralla. Seuraava prosessi toimii luotettavasti minkä tahansa monimutkaisuustason kaavioissa.

Vaihe 1 – Suuntaudu yleiseen asetteluun

Ennen kuin tutkit mitään symbolia yksityiskohtaisesti, skannaa koko kaavio ymmärtääksesi sen yleisen organisaation. Useimmat kaaviot on piirretty siten, että virtalähde (hydraulivoimayksikkö tai erillinen pumppukokoonpano) on vasemmalla tai ylhäällä ja toimilaitteet (sylinterit ja moottorit) oikealla tai alapuolella. Pääpaineen syöttöjohto on tyypillisesti yläosassa vaakasuorassa ja säiliön paluulinja kulkee sen alapuolella rinnakkain. Virtaus liikkuu yleensä vasemmalta oikealle tai ylhäältä alas normaaleissa käyttöolosuhteissa.

Huomaa otsikkolohko – se tunnistaa koneen, piirustusnumeron, versiotason ja usein nesteen tyypin ja nimellispaineen. Tämä on kriittinen konteksti. Järjestelmä, joka on suunniteltu 250 bar Tellus 46 -mineraaliöljyn kanssa se käyttäytyy hyvin eri tavalla kuin sille suunniteltu järjestelmä 420 bar palonkestävällä fosfaattiesterinesteellä.

Vaihe 2 – Tunnista jokainen toimilaite piirissä

Laske ja merkitse jokainen sylinteri, hydraulimoottori ja pyörivä toimilaite kaavioon. Nämä ovat tuotosi – komponentit, jotka tekevät todellisen työn. Tehtävän työn ymmärtäminen antaa kontekstin ymmärtääksesi, miksi venttiili ja ohjauspiiri on järjestetty sellaiseksi kuin se on. Jokaisella toimilaitteella on tunnistenumero tai kirjainviittaus, joka liittyy piirustuspaketin komponenttiluetteloon tai materiaaliluetteloon.

Vaihe 3 – Jäljitä pääpaine- ja paluulinjat

Seuraa kiinteitä viivoja pumpun ulostuloaukosta jokaiseen toimilaitteeseen ja takaisin säiliöön. Tämä jälki paljastaa fyysisen polun, jota paineistettu neste kulkee normaaleissa käyttöolosuhteissa. Merkitse, missä haarapisteet esiintyvät. Jokaisessa haarassa on usein takaiskuventtiili tai virtauksen jakaja, joka hallitsee useiden samanaikaisesti toimivien piirien välistä prioriteettia.

Vaihe 4 – Tutki jokaista suuntasäätöventtiiliä yksityiskohtaisesti

Tunnista jokaiselle suunnansäätöventtiilille: kuinka monta asentoa sillä on, mikä virtausreitti kussakin asennossa on, miten sitä käytetään (solenoidi, ohjauspaine, käsivipu) ja mikä sen oletus-/jousipalautusasento on. Oletusasento kertoo, mitä tapahtuu sähkökatkon aikana tai kun komentosignaalia ei ole olemassa – tämä on kriittistä turvallisuustietoa kaikille koneille.

Venttiili sisällä vikaturvallinen suljettu (tukossa keskellä) -tila pitää kuorman paikallaan, jos virta katkeaa. Venttiili sisällä vikasietoinen auki (kelluva keskipiste) mahdollistaa riippuvan kuorman pudotuksen. Tällä erolla on merkittäviä turvallisuusvaikutuksia, ja se on ymmärrettävä luettaessa nosto- tai tukisovellusten kaavioita.

Vaihe 5 – Jäljitä pilotti- ja tyhjennyslinjat

Noudata katkoviivoja läpi koko kaavion. Nämä ohjaussignaalilinjat paljastavat usein piirin logiikan – mikä venttiili ohjaa mitä toista venttiiliä, missä sekvenssilogiikka on sisäänrakennettu ja missä paineen takaisinkytkentäsilmukat ovat olemassa. Monissa kaavioissa käytetään pilottiohjattuja suuntaventtiilejä, joissa ohjauspaine tulee erillisestä pilotin syöttöpiiristä, joka on vedetty alennetulla paineella (tyypillisesti 30-50 bar ) pääkäyttöpaineeseen verrattuna.

Viemärilinjat ovat myös kriittisiä jäljitettävissä. Komponentit, joissa on sisäinen vuoto – säädettävät pumput, hydraulimoottorit, jotkut suhteelliset venttiilit – vaativat matalapaineisen tyhjennyslinjan takaisin säiliöön. Jos tyhjennysputki tukkeutuu tai kehittää vastapainetta noin 5-10 bar , akselitiivisteet rikkoutuvat. Kaavakuva näyttää missä nämä tyhjennyslinjat ovat ja vahvistaa, että ne palaavat säiliöön erillään pääpaluulinjasta.

Vaihe 6 – Tarkista paineenrajoitus- ja turvalaitteet

Paikanna kaikki ylipaineventtiilit kaaviosta. HPU:n pääjärjestelmän varoventtiili asettaa suurimman sallitun järjestelmän paineen. Toissijaiset varoventtiilit yksittäisissä toimilaitepiireissä suojaavat näitä erityispiirejä kuormituksen aiheuttamilta painepiikkeiltä. Hyvin suunnitellussa järjestelmässä päävaroventtiilin asetuspaineen tulee olla noin 10-15 % yli korkein työpaine, jonka järjestelmän toimilaite tarvitsee.

Yleiset piirityypit ja niiden tunnistaminen

Hydraulipiirit on rakennettu suhteellisen pienestä määrästä toistuvia kuvioita. Näiden kuvioiden tunnistaminen kaaviossa nopeuttaa lukemista dramaattisesti ja antaa sinulle välittömän käsityksen piirin käyttäytymisestä.

Meter-In-, Meter-Out- ja Bleed-Off-nopeudensäätöpiirit

Sylinterin tai moottorin nopeudensäätö saavutetaan rajoittamalla virtausta. Vuonna a mittarin sisääntulopiiri , virtauksensäätöventtiili sijoitetaan toimilaitteen syöttöjohtoon — se rajoittaa sitä, kuinka nopeasti nestettä pääsee toimilaitteeseen. Vuonna a mittarin ulostulopiiri , virtauksensäätöventtiili on sijoitettu paluulinjaan – se rajoittaa sitä, kuinka nopeasti neste poistuu toimilaitteesta. Mittarin poisto on suositeltava ylivirtaussovelluksissa, koska se ylläpitää positiivista vastapainetta, joka estää kuormaa valumasta pois nopeammin kuin pumppu syöttää nestettä.

A tyhjennyspiiri asettaa virtauksensäätöventtiilin haaralinjaan, joka ohjaa osan pumpun virtauksesta suoraan säiliöön sen sijaan, että se asettaisi sen toimilaitteen syöttö- tai paluulinjaan. Tämä on energiatehokkaampaa, koska ylimääräinen virtaus ohittaa toimilaitteen pienemmällä paineella, mutta se tarjoaa vähemmän tarkan nopeudensäädön vaihtelevilla kuormituksilla.

Regeneratiiviset piirit

Regeneratiivinen piiri näkyy kaaviossa sylinterin sauvan pään portin ja kannen pään syöttölinjan välisenä yhteytenä. Kun suuntasäätöventtiiliä siirretään sylinterin pidentämiseksi, tangon pään paluuvirtaus ohjataan takaisin korkin päähän tankin sijaan. Tämä lisää pidennysnopeutta, koska tehollinen virtaus kannen päähän on yhtä suuri kuin pumpun virtaus plus paluuvirtaus sauvan puolelta. Kompromissi on pienentynyt voimakapasiteetti regeneratiivisen iskun aikana. Regeneratiivisia piirejä käytetään puristuslähestymisvaiheissa, liukusovelluksissa ja kaikissa tilanteissa, joissa tarvitaan nopeaa liikettä ennen täyden voiman kosketusta.

Kuormanpitopiirit vastapainoventtiileillä

Kun kaaviossa näkyy vastapainoventtiili pystysuoraan asennetun sylinterin varren pään portissa, piiri on suunniteltu estämään kuormaa laskeutumasta painovoiman vaikutuksesta, kun suuntaventtiili on vapaa-asennossa tai kun johto katkeaa. Vastapainoventtiili vaatii ohjaussignaalin syöttöpuolelta avautuakseen, mikä tarkoittaa, että kuorma voi laskea vain, kun pumppu syöttää aktiivisesti painetta – kuorma ei voi pudota vapaasti, vaikka venttiilin jakotukin ja sylinterin välinen letku katkeaisi. Vastapainoventtiilin asetuspaine on tyypillisesti 1,3 kertaa suurin kuormituksen aiheuttama paine, joka estää tärinää, mutta sallii silti hallitun laskemisen.

Akun piirit

Akkusymboli (ympyrä jaettuna kaarevalla viivalla, joka edustaa erotinkalvoa tai rakkoa) osoittaa energian varastoinnin piirissä. Akut palvelevat useita tarkoituksia – ne voivat tuottaa suuren hetkellisen virtauksen lyhytaikaisiin toimiin ilman suurta pumppua, ne voivat ylläpitää järjestelmän painetta pumpun joutojaksojen aikana ja vaimentaa painepiikkejä. Kun näet varaajan kaaviossa, etsi myös turvatyhjennysventtiili tai tyhjennysventtiilipiiri, joka sallii varastoidun paineen vapauttamisen säiliöön ennen huoltotöitä – tämä on pakollinen turvaominaisuus kaikissa kertyneissä hydraulipiirissä.

Suhteellisten ja servoventtiilipiirien lukeminen

Suhteelliset venttiilit ja servoventtiilit näkyvät kaavioissa suuntasäätöventtiilisymboleina, joissa on lisäyksityiskohtia, jotka osoittavat jatkuvaa muuttuvaa paikannusta erillisen kytkennän sijaan. Suhteellinen suuntaventtiili piirretään usein vakiosuuntaventtiilisymboliksi, jossa on suhteellinen solenoidi, joka on merkitty muuttuvaa jousta esittävällä symbolilla tai symbolilla, johon on merkitty "suhteellinen" tai "PROP". Servoventtiili on piirretty samalla tavalla, mutta usein vääntömomentin moottorisymbolilla ja sisäisellä takaisinkytkentäpolulla, joka osoittaa suljetun silmukan kelan asennon ohjauksen.

Näitä venttiileitä käyttävät piirit ovat tyypillisesti suljetun silmukan asennon tai nopeuden ohjausjärjestelmiä. Kaavio näyttää takaisinkytkentäanturit – lineaariset asentoanturit (LVDT), pyörivät anturit tai paineanturit – signaalijohdoilla, jotka palaavat ohjainlohkoon. Nämä signaaliviivat näytetään yleensä ohuina viivoina tai merkittynä sähköisinä signaaleina hydraulisten linjojen sijaan. Näitä monimutkaisempia kaavioita luettaessa on tärkeää ymmärtää, mitkä signaalit ovat hydraulisia ja mitkä sähköisiä. Ohjainlohko voidaan esittää yksinkertaisena suorakulmiona, jossa on merkittyjä tuloja ja lähtöjä, ja yksityiskohtainen sähkökaavio erillisessä piirustussarjassa.

The Hydraulinen voimayksikkö syöttävien servoventtiilipiirien on tarjottava poikkeuksellisen puhdasta nestettä - tyypillisesti ISO 4406 puhtausluokka 16/14/11 tai parempi - koska servoventtiileiden sisäinen välys on 2–5 mikronia ja ne ovat erittäin herkkiä hiukkaskontaminaatiolle. Servojärjestelmien HPU-kaaviossa näkyy tehokkaat painesuodattimet (absoluuttinen 3–10 mikronia) normaalin paluulinjan suodattimen lisäksi.

Kuinka komponenttien tunnistenumerot ja viiteluettelot toimivat

Jokainen ammattihydrauliikkakaavion komponentti on merkitty aakkosnumeerisella viitteellä, kuten V1, V2, CV3, RV1, CYL-A tai M1. Nämä tunnisteet vastaavat komponenttiluetteloa (kutsutaan myös materiaaliluetteloksi tai osaluetteloksi), joka näkyy joko piirustuksen otsikkolohkoalueella tai erillisessä asiakirjassa. Komponenttiluettelosta löydät kunkin merkityn komponentin valmistajan, mallinumeron ja tärkeimmät tekniset tiedot.

Vianmääritystä varten tunnistenumero on tehokkain tapa löytää tietyn komponentin tietolomake. Jos kaavio osoittaa, että venttiilin V3 pitäisi vaihtaa, kun solenoidi Y3 on jännitteinen, mutta sylinteri ei liiku, etsi komponenttiluettelosta V3 löytääksesi tarkan venttiilimallin ja hae sitten tietolehti tarkistaaksesi sähkökäämin tekniset tiedot, kelan kokoonpanovaihtoehdot ja vähimmäiskäyttöpainevaatimukset.

Yleisiä tunnistesopimuksia, joita tulet kohtaamaan

• P or PU — Pumppuyksikkö tai hydraulinen voimayksikkö
• M — Sähkömoottori tai hydraulimoottori (konteksti määrää kumpi)
• V or DCV — Suuntasäätöventtiili
• RV — Ylipaineventtiili
• CV — Takaiskuventtiili
• FC or FCV — Virtauksen säätöventtiili
• CYL – Sylinteri
• ACC — Akku
• F or FLT — Suodatin
• HE - Lämmönvaihdin
• Y — Solenoidikela (saksalainen "Zugmagnet" tai sähkömekaaninen käytäntö)
• B or PS — Painekytkin tai paineanturi

Kaavioiden käyttäminen vian etsinnässä ja vianmäärityksessä

Käytännöllisin hydrauliikkakaavioiden käyttö arkityössä on vikadiagnostiikka. Kaavakuva antaa sinulle järjestelmästä loogisen kartan, jonka avulla voit systemaattisesti eristää vian sen sijaan, että arvaisit tai vaihtaisit osia satunnaisesti. Kokeneet hydrauliteknikot käyttävät prosessia, jota kutsutaan "puolijakamiseksi" — kaavion avulla tunnistaa epäilyttävän piirin keskipiste ja testata ensin siellä, minkä jälkeen eliminoidaan puolet piiristä vikalähteenä jokaisella testillä.

Diagnosoi sylinteri, joka ei pidenty

Seuraa kaavion avulla kulkureittiä, jonka pitäisi olla olemassa, kun laajennuskomento annetaan. Tarkista HPU:sta alkaen, että järjestelmässä on painetta. Seuraa suuntasäätöventtiiliin johtavaa linjaa – onko solenoidissa virtaa (tarkista ohjaussignaalin sähkökaavio)? Jos solenoidi vahvistetaan jännitteelliseksi, siirtyykö venttiili (paineen pitäisi ilmestyä sylinterin kannen pään portissa kaavion mukaan)? Jos korkin päässä on painetta, mutta sylinteri ei liiku, ongelma on todennäköisesti paluupuolella – tukkeutunut paluutie, juuttunut vastapainoventtiili tai viallinen sylinterin tiiviste, joka ohittaa nesteen kannen päästä varren päähän sisäisesti.

Jokainen näistä diagnostisista vaiheista edellyttää, että tiedät tarkalleen, mitä kaavamaisten esitysten tulisi tapahtua kussakin kohdassa. Ilman kaaviota testaat sokeita.

Kontaminaation oireiden tunnistaminen kaaviosta

Kun hydraulijärjestelmään kehittyy saastumiseen liittyviä ongelmia, kaavio auttaa ymmärtämään, mitkä komponentit ovat eniten vaarassa. Suhteelliset ja servoventtiilit, joissa on pieni sisävälys, epäonnistuvat ensin. Suodatinosoittimet – jotka näkyvät kaaviossa paine-eron ilmaisimina suodatinelementtien välillä – laukeavat tavallista aikaisemmin. Kaavakuva näyttää puhtauskriittiset osat (yleensä ne, joiden sisäinen välys on alle 10 mikronia), jotta tiedät, mihin tarkastus kohdistetaan, jos epäillään saastumista.

Hydraulivoimayksikön kaavioiden lukeminen käyttöönoton aikana

Järjestelmän ensimmäisen käyttöönoton yhteydessä kaavion avulla varmistetaan, että jokainen venttiili on oikeassa konfiguraatiossa, jokainen paineasetus on oikea ja jokainen virtausreitti toimii suunnitellusti. Systemaattiseen lähestymistapaan kuuluu jokaisen ylipaineventtiilin tarkastaminen luomalla käyttöönoton yhteydessä kuvattu kuormitustila ja varmistamalla, että järjestelmä saavuttaa määritellyn paineen - tyypillisesti käyttämällä kalibroitua testimittaria kaaviossa esitetyssä testipisteessä. HPU otetaan yleensä käyttöön ensin erikseen, mikä varmistaa pumpun lähtöpaineen ja virtauksen, ennen kuin kentällä asennetut piirikomponentit aktivoidaan.

Erot yksinkertaisen ja monimutkaisen monitoimilaitteen kaavioiden välillä

Yksinkertaisessa yksisylinterisessä kaaviossa voi olla vähemmän kuin 20 komponenttia ja se mahtuu yhdelle A3-arkille. Monimutkainen monitoimilaitejärjestelmä – kuten suuri puristin, jossa on 12 sylinteriä, useita nopeusvaiheita ja samanaikaiset kuormanpitovaatimukset – voi toimia 10 tai useammalla piirustusarkilla, joissa on satoja komponentteja. Lukemisen lähestymistapa skaalautuu vastaavasti.

Usean arkin kaavioissa kukin arkki kattaa tyypillisesti yhden koneen toiminnallisen vyöhykkeen, ja ristiviittaukset osoittavat, missä yhden arkin viiva yhdistyy toisen arkin viivaan. Nämä ristiviittaukset näytetään kolmiomaisina tai pyöreinä lippuina, joissa on arkin numero ja viivaviittaus – esimerkiksi "→ SH3/L12" tarkoittaa, että viiva jatkuu taulukolla 3 rivillä 12. Noudata aina näitä ristiviittauksia, kun seuraat virtausreittiä sen sijaan, että olettaisit, että lippuun päättyvä viiva on umpikuja.

Monitoimilaitejärjestelmien suuret kaaviot sisältävät usein a funktiotaulukko tai totuustaulukko näyttää, mitkä solenoidit ovat jännitteisiä kussakin koneen käyttötilassa. Tämä taulukko on erittäin hyödyllinen järjestelmän logiikan ymmärtämisessä ilman, että jokaisen venttiilin tiloja tarvitsee henkisesti jäljittää jokaisessa käyttötilanteessa. Jos tällainen taulukko on mukana, lue se kaavion rinnalla - se tiivistää piirilogiikan helposti skannattavaan muotoon.

Käytännön vinkkejä kaaviollisen lukunopeuden ja -tarkkuuden parantamiseen

Hydraulisten kaavioiden sujuva lukeminen on taito, joka rakennetaan toistuvalla altistumiselle todellisille kaavioille, ei vain symbolitaulukoiden muistamiseen. Seuraavat tavat nopeuttavat kehitystäsi merkittävästi.

• Tulosta aina riittävän suuria kaavioita lukeaksesi mukavasti – A1 tai suurempi monimutkaisissa järjestelmissä. 20-komponenttisen kaavion lukeminen A4-tulosteelta johtaa liitäntöjen ja linjatyyppien virheelliseen tunnistamiseen.
• Käytä korostusmerkkiä virtausreittien jäljittämiseen – yksi väri paineensyöttöreitille, toinen paluureitille ja kolmas ohjauslinjoille. Tämä visuaalinen kerros paljastaa piirirakenteen nopeasti.
• Lue aina komponenttiluettelo ennen symbolien tutkimista. Tietäen, että komponentti on "Parker D1VW -sarjan suhteellinen venttiili, jossa on jousikeskeinen kela", kertoo enemmän kuin pelkkä symboli sen käyttäytymisestä.
• Kun kohtaat tuntemattoman symbolin, etsi se välittömästi sen sijaan, että ohitat sen. Yksittäinen tunnistamaton komponentti voi tehdä koko alipiirin käsittämättömäksi.
• Harjoittele lataamalla julkisesti saatavilla olevia kaavioesimerkkejä teollisuuslaitteiden valmistajilta – monet julkaisevat koulutuskaavioita huoltoteknikoille. Bosch Rexrothilla, Parker Hannifinilla ja Eatonilla on kaikilla koulutusresursseja, joissa on selitetyt esimerkkikaaviot.
• Kun luet kaaviota koneesta, jonka vieressä seisot, jäljitä fyysisesti koneen putket ja letkut noudattamalla kaavion viivoja. Tämä silta kaksiulotteisen kaavion ja kolmiulotteisen koneen välillä on nopein tapa sisäistää, kuinka kaaviot edustavat todellisuutta.
• Kiinnitä erityistä huomiota Hydraulic Power Unit -osioon aina, kun luet uutta kaaviota. HPU määrittelee järjestelmän painekyvyn, virtauskapasiteetin, suodatusstandardin ja lämmönhallintamenetelmän – jotka kaikki rajoittavat sitä, mitä muu piiri voi tehdä.

Useimmat ammattihydrauliikkainsinöörit saavuttavat mukavan kaavamaisen lukutaidon tason 3-6 kuukautta säännöllinen altistuminen todelliselle järjestelmän dokumentaatiolle. Päivittäin saman konetyypin kanssa työskentelevistä huoltoteknikoista voi tulla tämän tietyn kaavamaisen tyylin erittäin nopeita lukijoita. 4-8 viikkoa . Avain on johdonmukainen, aktiivinen sitoutuminen todellisiin kaavioihin symbolikaavioiden passiivisen tarkastelun sijaan.
