Hydraulijärjestelmät välittävät, moninkertaistavat ja ohjaavat tarkasti mekaanista voimaa siirtämällä painetta suljetun nesteen läpi. Ydintoiminto on selkeä: pieni voima, joka kohdistetaan pieneen mäntään, tuottaa saman paineen kuin suuri voima, joka kohdistetaan suureen mäntään , koska paine jakautuu tasaisesti suljettuun nesteeseen (Pascalin laki). Tämä tekee hydraulitekniikasta yhden voimatehokkaimmista koskaan suunnitelluista mekaanisista ratkaisuista – se pystyy siirtämään kymmeniä tuhansia kiloja laitteilla, joita kuljettaja ohjaa yhdellä kädellä. Hydraulinen voimayksikkö (HPU) on tämän prosessin keskipiste, ja se toimii paineistetun nesteen lähteenä, josta jokainen järjestelmän toimilaite riippuu.
Hydraulisen voiman kertomisen takana oleva fysiikka
Pascalin laki sanoo, että suljettuun nesteeseen kohdistettu paine välittyy tasaisesti kaikkiin suuntiin. Matemaattinen seuraus on, että voiman ulostulo skaalautuu suoraan männän pinta-alaan. Jos käyttäjä työntää 100 N voimalla mäntää, jonka pinta-ala on 1 cm², tuloksena oleva 100 N/cm² paine leviää nesteessä. Kun tämä paine saavuttaa lähtösylinterin, jonka pinta on 50 cm², se tuottaa 5 000 N – voiman kerroin 50:1 ilman Pascalin lain vaatimaa lisäenergiaa.
Tämä ei ole taikuutta tai ilmaista energianlähdettä. Kompromissi on etäisyys: lähtömäntä liikkuu vain 1/50 matkasta, jonka tulomäntä kulkee. Energiaa säästyy. Hydrauliikka tekee poikkeuksellisen hyvin muotoilla voiman ja siirtymän tietyn sovelluksen edellyttämään suhteeseen – mekaanisilla vaihteilla saavutetaan, mutta kitkahäviö ja rakenteellinen monimutkaisuus ovat paljon suuremmat.

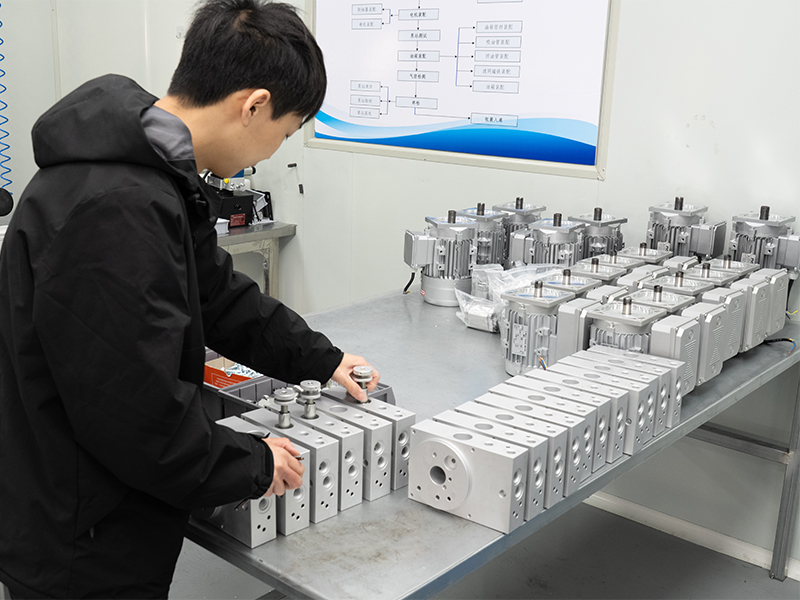

Todellisessa teollisuusjärjestelmässä Hydraulic Power Unit tuottaa tätä painetta jatkuvasti ja tarpeen mukaan. Tyypillinen HPU yhdistää säiliön (usein 50–500 litraa), moottorikäyttöisen pumpun, paineenalennusventtiilit, suodatus- ja jäähdytyspiirit. Pumppu muuntaa pyörivän mekaanisen energian nestepaineeksi, mikä yleensä saavutetaan käyttöpaineet välillä 140 bar ja 350 bar sovelluksesta riippuen. Tämä paine on tallennettu mekaaninen potentiaali, jonka toimilaitteet muuttavat takaisin lineaariseksi tai pyöriväksi voimaksi missä tahansa sitä tarvitaan.
Voima vs. paine vs. virtaus: Konseptien pitäminen suorina
Yleinen sekaannuskohta on paineen ja virtauksen välinen suhde. Paine (mitattu baareissa tai PSI:ssä) määrittää voiman, jonka sylinteri voi kohdistaa. Virtausnopeus (mitattuna litroina minuutissa tai GPM) määrittää, kuinka nopeasti sylinteri liikkuu. Hydraulivoimayksikön on toimitettava molemmat oikeassa yhdistelmässä:
- Korkea paine pienellä virtauksella → erittäin raskaan kuorman hidas liike
- Pienempi paine suurella virtauksella → kevyemmän kuorman nopea liike
- Korkea paine suurella virtauksella → suurin teho, vaatii suuremman HPU-moottorin ja -pumpun
Kaava F = P × A (voima on paine kerrottuna sylinterin pinta-alalla) ohjaa jokaista piirin toimilaitetta. Insinöörit käyttävät tätä yhtälöä sylinterien mitoittamiseen, pumppujen nimellisarvojen valitsemiseen ja ylipaineventtiilien kynnysten asettamiseen suunnitteluvaiheessa.
Mitä hydraulinen voimayksikkö todella pakottaa
Hydraulivoimayksikkö ei ole vain säiliöön pultattu pumppu. Sen rooli voimanhallinnassa koko järjestelmässä on aktiivinen ja jatkuva. HPU säätelee kolmea voimaan liittyvää parametria samanaikaisesti: suurin käytettävissä oleva paine (asettaa päävaroventtiilin), kullekin piirihaaralle toimitettu työpaine (joka asetetaan yksittäisillä paineenalennusventtiileillä) ja voiman kohdistamisnopeus (virtauksensäätöventtiilien ohjaama).
Paineen luominen ja lievitys
Jokaisessa hydraulikoneistossa on vähintään yksi varoventtiili, joka on asetettu järjestelmän suurimmalle sallitulle paineelle. Kun toimilaite pysähtyy liikkumatonta kuormaa vasten, pumppu jatkaa virtauksen toimittamista. Ilman varoventtiiliä paine nousisi, kunnes jokin epäonnistuu mekaanisesti. Varoventtiili ohjaa ylimääräisen virtauksen takaisin säiliöön , rajausvoima turvallisella tasolla. 200 baarin järjestelmässä, joka käyttää 80 cm²:n sylinteriä, teoreettinen maksimivoima on 160 000 N (noin 16,3 tonnia) – ja tätä kattoa ylläpitää HPU:n kevennysasetus, ei käyttäjän rajoitukset.
Voiman modulaatio suhteellisten venttiilien kautta
Nykyaikaisissa hydraulisissa voimayksiköissä on yhä enemmän proportio- tai servoventtiilejä, jotka mahdollistavat portaattomasti säädettävän voiman nollan ja järjestelmän maksimin välillä. Toisin kuin on/off-suuntasäätöventtiilit, suhteelliset venttiilit reagoivat sähköiseen signaaliin (tyypillisesti 0–10 V tai 4–20 mA) ja asettavat kelansa suoraan suhteessa tähän signaaliin. Tuloksena on, että puristin voi käyttää 5 000 N tehoa syklin yhden vaiheen aikana ja ramppia tasaisesti 80 000 N:iin puristusvaiheen aikana – kaikkea ohjaa HPU:n elektroninen ohjain ilman mekaanisia säätöjä.
Load-Sensing HPU Designs
Kuorman tunnistava hydraulinen tehoyksikkö mittaa jatkuvasti toimilaitteen paineen tarvetta ja säätää pumpun tehoa vastaavaksi. Sen sijaan, että se synnyttäisi koko ajan maksimipainetta ja tyhjentäisi ylimääräisen paineen varoventtiilin yli, kuorman tunnistava HPU tuottaa vain kuorman todellisuudessa tarvitseman paineen sekä pienen marginaalin (tyypillisesti 20–30 baaria kuormituspaineen yläpuolella). Tämä lähestymistapa vähentää energiankulutusta 30–50 % verrattuna kiinteän syrjäytysjärjestelmiin vaihtelevan kuormituksen sovelluksissa – merkittävä etu liikkuvissa laitteissa, ruiskuvalukoneissa ja automatisoiduissa puristuslinjoissa.
Hydraulijärjestelmien hallinnan tyypit
Hydrauliset järjestelmät käsittelevät useita eri voimaluokkia, ja kunkin ymmärtäminen selittää, miksi tekniikkaa esiintyy niin erilaisissa sovelluksissa – ilmailutelineistä maatalouden sadonkorjuulaitteisiin.
Hydraulijärjestelmien ohjaamat voimatyypit ja niiden tyypilliset sovellukset | Voiman tyyppi | Kuvaus | Tyypillinen sovellus | Tyypillinen voimaalue |
| Lineaarinen puristus | Työntäminen suoraan pintaa vasten | Hydraulinen puristin, metallileimaus | 10 kN – 100 000 kN |
| Lineaarinen vetolujuus | Vetäminen tai venyttely jännityksen alaisena | Putken veto, pulttien kiristys | 5 kN – 50 000 kN |
| Pyörimismomentti | Kääntövoima hydraulimoottorin kautta | Kaivinkoneen kääntörengas, vinssi | 100 Nm – 500 000 Nm |
| Kiinnitys | Työkappaleen pitäminen tukevasti paikallaan | CNC-työstökalusteet, painevalu | 1 kN – 5 000 kN |
| Jarrutus / pito | Kestää liikettä kuormituksen alaisena | Nosturit, hissien vastapaino | Muuttuva, usein yhtä suuri kuin kuorman paino |
Jokainen voimaluokka vaatii erityisesti konfiguroidun hydraulisen tehoyksikön ja piirin. Vetovoimaa vaativa pulttisovellus vaatii korkeapaineisen HPU:n (usein 700–1 000 baaria hydraulipulttikiristimissä), jolla on alhainen virtausnopeus ja tarkka paineensäätö. Suuri vinssisovellus asettaa etusijalle jatkuvan korkean vääntömomentin tehon korkeavirtaustehoyksiköllä toimivasta hydraulimoottorista. Samat fyysiset periaatteet ovat voimassa, mutta komponenttien valinta vaihtelee huomattavasti.
Kuinka hydraulisylinterit muuttavat paineen käyttövoimaksi
Hydraulisylinteri on yleisin toimilaite nestepaineen muuttamiseksi lineaariseksi voimaksi. Se koostuu teräsputkesta, männästä ja tangosta. Hydraulivoimayksiköstä tuleva paineistettu öljy tulee männän toiselle puolelle luoden nettovoiman, joka työntää mäntää ja vartta vastakkaiseen suuntaan. Syntynyt voima seuraa suoraan F = P × A:ta.
Kaksitoimisten sylintereiden erovoimaongelma
Kaksitoimiset sylinterit – ne, jotka saavat painetta molemmilta puolilta – tuottavat erilaisia voimia ulosveto- ja sisäänvetovoimassa. Jatkettaessa koko porausalue (esim. 100 cm²) altistetaan paineelle. Takaisin vetäytyessään varsi vie osan männän pinnasta jättäen pienemmän rengasmaisen alueen (esim. 65 cm², jos varsi pienentää tehollista pinta-alaa 35 %). 200 baarin jännitteellä venymisvoima on 200 000 N; vetäytymisvoima on vain 130 000 N samasta painelähteestä. Piirisuunnittelijoiden on otettava huomioon tämä epäsymmetria kun määritetään sekä HPU:n lähtö että sylinteriä ympäröivä mekaaninen rakenne.
Vastapainoventtiilit ja voimanrajoitus
Kun sylinterissä on ripustettu kuorma – nosturipuomi, kallistettu kippiauton runko, nostettu puristuslevy – painovoima kohdistaa jatkuvan voiman, jota hydraulipiirin on kestettävä. Vastapainoventtiilit ovat ohjattuja takaiskuventtiilejä, jotka on asetettu hieman kuormituksen aiheuttaman paineen yläpuolelle. Ne estävät sylinteriä liikkumasta, ellei HPU aktiivisesti käske liikettä. Ilman niitä letkuvika tai venttiilin toimintahäiriö antaisi kuormien pudota hallitsemattomasti. Vastapainoventtiilit ovat siksi kriittinen voimavarmistuslaite, eivät valinnainen parannus.
Hydraulinen voima reaalimaailman teollisissa sovelluksissa
Oppikirjan hydrauliikan ja todellisten käyttöön otettujen järjestelmien välinen kuilu johtuu usein siitä, kuinka voimaa hallitaan vaihtelevissa olosuhteissa. Useat teollisuudenalat osoittavat, kuinka laajasti hydraulinen voimamanipulaatio saavutetaan käytännössä.
Metallin muotoilu- ja meistopuristimet
Suuri hydraulipuristin, jota käytetään metallilevyn syvävetoon, saattaa kohdistaa 5 000 kN puristusvoiman – noin 500 tonnia. Tällaista puristinta syöttävä hydraulinen voimayksikkö toimii tyypillisesti 250–350 baarilla ja sisältää hydrauliakut, jotka käsittelevät huippuvirtausvaatimuksia muovausiskun aikana ilman käyttömoottorin ylimitoitusta. Akut varastoivat paineistettua nestettä iskujen välillä ja vapauttavat sen nopeasti, kun puristus vaatii maksimaalista voimaa lyhyen ajan. Tämä mahdollistaa HPU-moottorin mitoituksen keskitehoa varten huipputehon sijaan, mikä usein pienentää moottorin kokoa 40–60 % verrattuna järjestelmään, jossa ei ole akkuja.
Offshore- ja vedenalaiset laitteet
Öljy- ja kaasukaivojen vedenalaiset puhallusestimet (BOP) toimivat syvyyksillä, joihin ei ole mahdollista päästä mekaanisesti. Niiden hydraulinen voimayksikkö, jota tässä yhteydessä usein kutsutaan vedenalaiseksi ohjausmoduuliksi, on suljettava männät, jotka tiivistävät kaivon reiän yli 690 baarin (10 000 PSI) paineita vastaan. Itse pässit vaativat käyttövoimat kymmenissä miljoonissa newtoneissa. Redundanssista ei voida neuvotella: jokainen merenalainen HPU sisältää useita itsenäisiä paineakkuja riittävästi varastoitua energiaa BOP:n käyttämiseen vähintään kahdesti ilman pintavirtalähdettä kansainvälisten kaivonvalvontamääräysten mukaisesti.
Siirrettävät rakennuslaitteet
50 tonnin kaivinkone käyttää moottorikäyttöistä hydraulipumppuaan liikkuvana hydrauliikkana, joka syöttää puomia, vartta, kauhaa ja kääntöpiirejä samanaikaisesti. Tyypilliset työpaineet ovat 320-380 bar. Pelkästään kauhasylinteri voi tuottaa 350–500 kN murtovoiman, mikä mahdollistaa koneen leikkaamisen tiivistetyn kivikovan maan läpi. Nykyaikaisissa kaivinkoneissa käytetään elektronisia kuormantunnistusohjaimia, jotka valvovat kunkin piirin paineen tarvetta ja säätävät pumpun iskutilavuutta sen mukaan pitäen moottorin käynnissä lähellä tehokkuushuippuaan sen sijaan, että se jähmettäisi täydellä kaasulla ylimitoitettua kuormaa vastaan.
Aerospace Flight Control Actuation
Kaupalliset lentokoneet käyttävät hydraulijärjestelmiä, jotka toimivat 207 baarin (3 000 PSI) paineella - joissakin uudemmissa alustoissa siirtyvät 345 baariin (5 000 PSI) - siirtääkseen lennonohjauspintoja aerodynaamisia kuormia vastaan, jotka voivat saavuttaa satoja kilonewtoneja suurella nopeudella. Lentokoneen moottorikäyttöiset pumput toimivat koneessa olevina hydraulisina voimayksiköinä, joita täydentävät sähkömoottoripumput ja paineilmaturbiinit hätäapua varten. Voiman ei tule olla vain suuri, vaan täsmälleen verrannollinen ohjaajan syöttöön, minkä vuoksi sähköhydrostaattisia toimilaitteita (EHA) – jokaiseen toimilaitteeseen integroituja itsenäisiä hydraulisia voimayksiköitä – käytetään yhä enemmän fly-by-wire-lentokoneissa.
Hydraulijärjestelmien voimahäviöt ja niiden minimoiminen
Mikään hydraulijärjestelmä ei ole 100 % tehokas. Voima- ja energiahäviöt tapahtuvat useissa kohdissa, ja hyvin suunniteltu hydraulinen voimayksikkö käsittelee jokaista lähdettä järjestelmällisesti.
Viskoosiset kitkahäviöt linjoissa ja venttiileissä
Kun öljy virtaa putkien, letkujen ja venttiilikanavien läpi, viskoosi kitka kuluttaa painetta. Tämä painehäviö tarkoittaa, että toimilaite saa vähemmän painetta kuin HPU tuottaa. Hagen-Poiseuille-suhde osoittaa, että painehäviö kasvaa nopeuden neljännellä potenssilla laminaarivirrassa – mikä tarkoittaa, että putken halkaisijan kaksinkertaistaminen (ja siten virtausnopeuden vähentäminen) laskee vastusta kertoimella 16. Hyvän kokoiset hydrauliputket rajoittavat nopeuden 2–4 m/s painelinjoissa ja 1–2 m/s paluulinjoissa pitääkseen kitkahäviön järjestelmän normaalin paineen alapuolella 2–3 %.
Vuotohäviöt tiivisteiden ja venttiilien poikki
Kaikissa hydraulisylintereissä ja venttiileissä on sisäinen vuoto – öljy, joka ohittaa tiivisteet ja kelan välykset tekemättä hyödyllistä työtä. Kuluneilla tiivisteillä varustetussa sylinterissä sisäinen vuoto mahdollistaa männän ajautumisen kuormituksen alaisena, ja HPU:n on jatkuvasti kompensoitava lisäämällä virtausta asennon säilyttämiseksi. Sisäinen vuoto terveessä sylinterissä on tyypillisesti 1–5 ml/min nimellispaineessa ; kuluneet tiivisteet voivat nostaa tämän satoihin ml/min, mikä aiheuttaa sekä voimahäviön että HPU:n ylikuumenemisen, koska poispäin suuntautunut öljy muuttaa kineettistä energiaa lämmöksi liikuttamatta mitään kuormaa.
Lämpöhäviöt ja nesteen viskositeetin muutokset
Hydrauliöljyn viskositeetti laskee lämpötilan noustessa. Oikeassa käyttölämpötilassa (yleensä 40–60°C) öljy takaa riittävän voitelun ja hallittavissa olevan vuodon. Yli 80 °C:n lämpötilassa viskositeetti laskee jyrkästi, vuodot lisääntyvät, tiivisteen hajoaminen kiihtyy ja hapettuminen alkaa hajottaa öljyn kemiaa. Hydraulisen voimayksikön lämmönvaihdin pitää nesteen lämpötilan tällä hyväksyttävällä alueella. Teolliset HPU:t on tyypillisesti mitoitettu hylkäämään 25–35 % syöttötehosta lämpönä jatkuvassa käytössä. Tämä on muistutus siitä, että merkittävä osa nesteen paineistamiseen käytetystä mekaanisesta energiasta ei koskaan saavuta toimilaitetta hyödyllisenä voimana.
Hydraulivoiman vertaaminen vaihtoehtoisiin teknologioihin
Ymmärrys siitä, mitä hydraulijärjestelmät tekevät voimalla, tulee selvemmäksi verrattuna pneumaattisiin ja sähkömekaanisiin vaihtoehtoihin.
- Pneumaattiset järjestelmät toimivat 6–10 baarilla verrattuna hydrauliikan 140–700 baariin. Samaa voimantuottoa varten pneumaattisen sylinterin on oltava paljon suurempi - tyypillisesti 20–50 kertaa porausala. Pneumatiikka toimii hyvin kevyissä, nopeissa ja toistuvissa tehtävissä, mutta ei voi lähestyä hydraulisten toimilaitteiden voimatiheyttä.
- Sähköiset lineaaritoimilaitteet (kuularuuvilla tai rullaruuvilla) voi saavuttaa suuria voimia tarkalla asennonsäädöllä, mutta niitä rajoittavat moottorin lämpörajoitukset. Jatkuvasti 500 kN:n tehoa tuottava kuularuuvitoimilaite vaatisi monta kertaa suuremman ja raskaamman moottorin ja käyttöjärjestelmän kuin vastaava hydraulisylinteri ja HPU. Ajoittain esiintyvien huippukuormien kohdalla ero kapenee merkittävästi, kun HPU-akut jätetään vertailusta pois.
- Sähköhydrauliset toimilaitteet (EHA) yhdistää molemmat tekniikat: sähkömoottori käyttää pientä pumppua, joka on integroitu suoraan toimilaitteen runkoon, mikä eliminoi keskushydrauliikkajohdot. Nämä itsenäiset yksiköt säilyttävät hydrauliikan voimatiheyden edun samalla, kun ne parantavat energiatehokkuutta ja eliminoivat keskitetyn hydraulisen voimayksikön hajautettuihin käyttöarkkitehtuureihin.
Tämän vertailun johtopäätös on, että hydraulinen voiman kertominen on vertaansa vailla tehotiheyden suhteen - tehon suhde järjestelmän tilavuuteen ja painoon. 1000 kN:n hydraulisylinteri voi painaa 80 kg ja tilavuus 0,04 m³. Vastaava sähkömekaaninen toimilaite painaa useita kertoja enemmän ja vie huomattavasti enemmän tilaa.
Hydraulisen voimayksikön valitseminen tiettyyn voimatarpeeseen
HPU:n määrittäminen tunnetulle voimatarpeelle noudattaa loogista järjestystä. Jokainen vaihe perustuu edelliseen, ja virheet laskennan alussa kaskadoidaan yli- tai alimitoista laitteiksi.
- Määritä suurin vaadittava voima jokaisessa toimilaitteessa, mukaan lukien dynaamiset voimat, kitka ja turvallisuustekijät (tyypillisesti 1,25–1,5 × laskettu kuorma).
- Valitse käyttöpaine — Korkeampi paine mahdollistaa pienempiä sylintereitä, mutta vaatii kestävämpiä tiivisteitä, liittimiä ja letkuja. 200–250 bar on yleinen teollisuuden tasapainopiste.
- Laske tarvittava sylinterin reikä käyttäen A = F ÷ P. 500 kN 250 baarissa: A = 500 000 N ÷ 250 N/cm² = 2 000 cm², jolloin reiän halkaisija on noin 504 mm.
- Määritä tarvittava virtausnopeus perustuen haluttuun sylinterin nopeuteen: Q = A × v. 2 000 cm²:n sylinteri, joka ulottuu nopeudella 0,05 m/s: Q = 2 000 cm² × 5 cm/s = 10 000 cm³/s = 600 litraa/minuutti.
- Laske käyttömoottorin teho : P = (Q × paine) ÷ hyötysuhde. Nopeudella 600 l/min ja 250 barin teholla 85 %: P ≈ (600/60 × 10⁻³ m³/s × 25 000 000 Pa) ÷ 0,85 ≈ 294 kW.
- Mitoita säiliö — yleinen nyrkkisääntö on 3–5 kertaa pumpun virtaus minuutissa. 600 l/min pumpulla säiliö olisi 1800–3000 litraa.
- Arvioi lämmönpoistotarpeet ja määritä jäähdytin, joka pystyy käsittelemään 25–35 % syöttötehosta lämpönä jatkuvassa käytössä.
Tämä jäsennelty lähestymistapa varmistaa, että hydraulinen voimayksikkö tuottaa juuri sen voiman, jota sovellus tarvitsee – ei enempää eikä vähempää – käyttöympäristön vaatimalla tehokkuus- ja luotettavuustasolla. Ylisuuret HPU:t tuhlaavat energiaa ja pääomaa; alamittaiset yksiköt käyvät kuumana, kierrättävät varoventtiilit jatkuvasti ja epäonnistuvat ennenaikaisesti.
Voiman mittaus ja valvonta hydraulijärjestelmissä
Koska paine on suoraan verrannollinen hydraulipiirin voimaan, valvontajärjestelmän paine tarjoaa reaaliaikaista voimatietoa alhaisin kustannuksin. Sylinterin kannen portin lähelle asennettu paineanturi lukee paineen, joka vaikuttaa koko reiän alueelle; kertomalla tällä alueella saadaan nykyinen voima. Nykyaikaiset HPU-ohjauspaneelit integroivat tämän mittauksen jatkuvasti , näyttää voiman suunnitteluyksiköissä ja laukaisee hälytyksiä tai sammutuksia, jos voimarajat ylittyvät.
Sovelluksiin, jotka vaativat tiukempaa voimantarkkuutta – kuormitustestaus, materiaalitestauskoneet, rakenteelliset testauslaitteet – erilliset punnituskennot sarjassa sylinterin tangon kanssa tarjoavat suoran voiman mittauksen riippumatta sylinterin tiivisteiden tai ohjauslaakerien kitkahäviöistä. HPU vastaanottaa sitten suljetun silmukan takaisinkytkennän ja säätää paineen ulostuloa niin, että komentovoima pysyy ±0,5 %:n sisällä tai paremmassa venttiilitekniikasta ja ohjaimen virityksestä riippuen.
Teollisuuden HPU:iden kunnonvalvontajärjestelmät seuraavat myös voimaa epäsuorasti tärinätunnisteiden, lämpötilatrendien ja tehokkuuslaskelmien avulla. Pumppu, joka tuottaa 250 baaria, mutta kuluttaa 20 % enemmän tehoa kuin sen perustaso, viittaa sisäiseen kulumiseen, joka vähentää tilavuushyötysuhdetta – mikä tarkoittaa, että yhä enemmän virtausta ohittaa sisäisesti työnteon sijaan. Tämän suuntauksen varhainen havaitseminen estää eksponentiaalisen heikkenemisen, joka johtaa suunnittelemattomiin seisokkeihin.
Turvallisuusnäkökohdat suuritehoisissa hydraulisovelluksissa
Sama voimankerroin, joka tekee hydrauliikasta hyödyllisen, tekee niistä myös vaarallisia, kun voimaa vapautetaan hallitsemattomasti. 350 baarin järjestelmän letkuvika vapauttaa varastoitunutta energiaa nopeudella, joka voi ruiskuttaa nestettä ihon läpi yli 15 cm:n etäisyyksiltä aiheuttaen vammoja, jotka näyttävät ulkoisesti vähäisiltä, mutta vaativat välitöntä kirurgista toimenpidettä, jotta estetään kuolio ja amputaatio syvän kudoksen kontaminaatiosta.
Ruiskutusvaarojen lisäksi hallitsematon voiman vapautuminen raskaan kuorman kantavasta sylinteristä aiheuttaa katastrofaalisia mekaanisia vaaroja. Jokaisessa kuormanpitosovelluksessa toimivassa hydraulisessa voimayksikössä on oltava:
- Vastapainoventtiilit tai pilottiohjatut takaiskuventtiilit asennettuna niin lähelle sylinterin aukkoja kuin fyysisesti mahdollista
- Mekaaniset kuormalukot tai rakennetuet jatkuvaan pitoon ilman hydraulivoimaa
- Paineenalennusventtiilit kunkin sylinterin molemmilla puolilla lämpölaajenemisen tai iskukuormituksen vaimentamiseksi
- Hätäpaineen tyhjennyspiirit, jotka poistavat paineen turvallisesti hallitusti hätäpysäytysolosuhteissa
- Letkukokoonpanot, joiden turvallisuuskerroin on vähintään 4:1 yli työpaineen, ja murtumisarvot ylittävät 1 400 baaria 350 baarin järjestelmissä
Hydrauliikan voimaturvallisuus on suunnitteluvaatimus, ei jälkiasennusvaihtoehto. Järjestelmät, jotka on suunniteltu ohjatun voimansiirron ensimmäisistä periaatteista – joissa hydraulinen voimayksikkö on säädelty lähteenä ja asianmukaisesti määritellyt venttiilit, toimilaitteet ja linjat ohjattavana reittinä – toimivat turvallisesti vuosikymmeniä. Järjestelmät, jotka pitävät turvallisuutta toissijaisena alkukustannuksiin nähden, epäonnistuvat rutiininomaisesti tavoilla, jotka vahingoittavat käyttäjiä ja tuhoavat laitteita.
