Kuinka hydraulinen paine toimii? Täydellinen opas

Kuinka hydraulinen paine toimii: lyhyt vastaus

Hydraulipaine toimii siirtämällä voimaa suljetun, kokoonpuristumattoman nesteen – lähes aina öljyn – läpi pisteestä toiseen. Kun pumppu työntää nestettä suljettuun järjestelmään, paine kasvaa ja vaikuttaa tasaisesti kaikkiin suuntiin jokaisella pinnalla, johon se koskettaa. Tämä paine ohjataan sitten sylinteriin tai moottoriin, jossa se muuttuu takaisin mekaaniseksi voimaksi tai pyörimiseksi. Tuloksena on kyky siirtää valtavia kuormia suhteellisen kompakteilla laitteilla.

Perusperiaate on Pascalin laki: suljettuun nesteeseen kohdistettu paine välittyy tasaisesti koko nesteen läpi. Matemaattisesti ilmaistuna P = F/A, jossa P on paine pascaleina tai psi:nä, F on käytetty voima newtoneina tai punnissa ja A on pinta-ala neliömetreinä tai neliötuumina. Tämä suhde tarkoittaa, että sylinterin pinta-alaa muuttamalla järjestelmä voi moninkertaistaa tai vähentää voimaa dramaattisesti – samasta syystä 70 kg painava teknikko, joka painaa pientä pumpun kahvaa, voi nostaa 20 tonnin puristimen.

Jokainen teollinen hydraulijärjestelmä – tehdaspuristimesta rakennuskaivinkoneeseen – perustuu tähän samaan tapahtumaketjuun: a Hydraulinen voimayksikkö (HPU) tuottaa paineistettua nestettä, ohjausventtiilit ohjaavat sitä ja toimilaitteet muuttavat sen työksi. Kunkin vaiheen ymmärtäminen paljastaa, miksi hydrauliikka on edelleen ensisijainen valinta silloin, kun suuri voimatiheys ja tarkka ohjaus ovat tärkeitä.

Pascalin laki: Fysiikka jokaisen hydraulijärjestelmän takana

Blaise Pascal muotoili nestemekaniikan lakinsa vuonna 1653, mutta sen tekniset vaikutukset tulivat täysin hyödynnettävissä vasta 1800- ja 1900-luvuilla, kun kehitettiin tarkkoja tiivisteitä ja lujia teräsputkia. Perusidea on harhaanjohtavan yksinkertainen: nesteet eivät puristu mielekkäästi normaaleissa työpaineissa, joten kaikki yhdessä kohdassa käyttämäsi voima etenee välittömästi ja tasaisesti järjestelmän kaikkiin muihin pisteisiin.

Harkitse perusesimerkkiä kaksisylinteristä. Jos kohdistat 100 N voimaa mäntään, jonka pinta-ala on 1 cm², tuloksena oleva paine on 100 N/cm² = 1 MPa. Yhdistä tuo pieni sylinteri nesteellä täytetyn putken kautta suurempaan sylinteriin, jonka pinta-ala on 100 cm², ja sama 1 MPa:n paine vaikuttaa koko 100 cm²:n pintaan – tuottaen 10 000 N:n ulostulovoiman. Järjestelmä on kertonut voiman kertoimella 100 ilman ylimääräistä energiansyöttöä. Kompromissi on siirtymä: pienen männän täytyy liikkua 100 mm, jotta suuri mäntä liikkuisi vain 1 mm. Energiaa säästyy; voima vahvistuu nopeuden ja iskun kustannuksella.

Tämän voimankerronnan periaatteen vuoksi hydrauliikka näkyy kaikkialla, missä paino ja tiiviys vaikuttavat yhdessä. 8 baarin (0,8 MPa) paineella toimiva pneumaattinen sylinteri tuottaa vaatimattoman voiman, koska ilmanpaine on rajoitettu. Hydraulisylinteri, joka toimii 250 baarin (25 MPa) paineella – tyypillisellä teollisella käyttöpaineella – tuottaa noin 30 kertaa suuremman voiman samasta porauskoosta.

Hydraulijärjestelmän ydinkomponentit

Täydellinen hydraulipiiri koostuu useista toisistaan riippuvaisista komponenteista. Jokaisella on erityinen rooli, ja minkä tahansa linkin heikkous – kulunut tiiviste, alimitoitettu venttiili, saastunut säiliö – heikentää suorituskykyä koko järjestelmässä.

Säiliö

Säiliö varastoi käyttönesteen ja antaa ilmakuplien ja lämmön haihtua ennen kuin neste kierrättää. Teollisuussäiliöt on mitoitettu noin 2–3 kertaa pumpun minuuttivirtausnopeudelle riittävän viipymisajan takaamiseksi. 50 l/min pumppu yhdistetään tyypillisesti 100–150 litran säiliön kanssa. Säiliössä on myös huohotinsuodattimet, tason tarkastuslasi, tyhjennystulpat ja usein lämpötilamittari – mikä tekee siitä piirin terveydenhuollon keskuksen.

Hydraulipumppu

Pumppu ei luo painetta suoraan; se luo virtauksen. Paine kehittyy vain, kun tämä virtaus kohtaa vastuksen - kuorman, venttiilin tai tukkeutuneen reitin. Kolme pumpputyyppiä hallitsee teollisia ja mobiilisovelluksia:

• Hammaspyöräpumput — yksinkertainen, edullinen, soveltuu noin 250 barin paineisiin. Vain kiinteä siirtymä.
• Siipipumput — hiljaisempi kuin hammaspyöräpumput, kohtuulliset paineet noin 175 baariin asti, hyvä tilavuushyötysuhde.
• Mäntäpumput — Suurin hyötysuhde, 350–700 bar, vaihteleva iskutilavuus mahdollista, suositeltava vaativaan teollisuus- ja liikkuvaan käyttöön.

Vaihtuvatilavuuksiset mäntäpumput ovat erityisen arvokkaita hydraulisessa tehoyksikössä, koska ne vähentävät automaattisesti tehoa, kun kysyntä laskee, mikä pienentää energiankulutusta ja lämmöntuotantoa osakuormitusjaksojen aikana.

Ohjausventtiilit

Venttiilit ovat hydraulipiirin hermojärjestelmä. Suuntasäätöventtiilit (DCV) ohjaavat virtauksen siihen toimilaitteeseen, joka sitä tarvitsee. Paineenalennusventtiilit (PRV) rajoittavat järjestelmän maksimipainetta – asetetaan tyypillisesti 10–15 % huippukäyttöpaineen yläpuolelle – suojaamaan komponentteja ylikuormitukselta. Virtauksensäätöventtiilit mittaavat nopeutta, jolla neste tulee toimilaitteeseen tai poistuu siitä, ohjaten suoraan toimilaitteen nopeutta. Takaiskuventtiilit estävät takaisinvirtauksen. Proportio- ja servoventtiilit lisäävät hienon elektronisen ohjauksen, mikä mahdollistaa suljetun silmukan asennon tai voiman säätelyn ja paikannustoistettavuus on parempi kuin 0,01 mm tarkkuussovelluksissa.

Toimilaitteet

Toimilaitteet muuttavat hydraulisen energian takaisin mekaaniseksi työksi. Lineaariset sylinterit tuottavat työntö- tai vetovoimaa; pyörivät hydraulimoottorit tuottavat vääntömomentin ja pyörimisen. Sylinterin lähtövoima lasketaan kaavalla F = P × A, joten 100 mm:n reikäinen sylinteri (ala ≈ 78,5 cm²) kehittyy 200 baarin (20 MPa) paineella noin 157 000 N eli 16 tonnia työntövoimaa . Samankokoisen sähköisen servomoottorin tuoma voima vaatisi useita kertoja suuremman ja raskaamman moottorin.

Suodattimet ja nesteiden ilmastointi

Likaantuminen on suurin yksittäinen syy hydraulikomponenttien vikaantumiseen – se aiheuttaa arviolta 70–80 % kaikista ennenaikaisista vioista nestevoimateollisuuden tietojen mukaan. Paluulinjan suodattimet, imusiivilät ja off-line munuaissilmukan suodatusjärjestelmät pitävät puhtaana. Servoventtiilisovellukset vaativat tyypillisesti ISO-puhtausluokan 16/14/11 tai paremman, mikä tarkoittaa alle 1 300 hiukkasta, jotka ovat suurempia kuin 4 µm millilitrassa nestettä.

Mikä on hydraulinen voimayksikkö ja miksi sillä on merkitystä

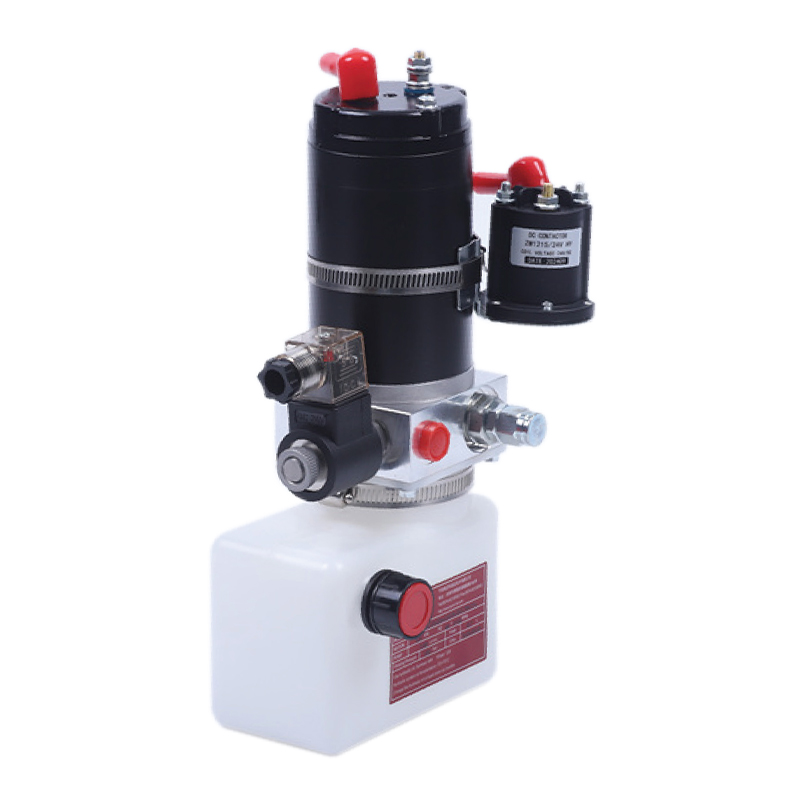

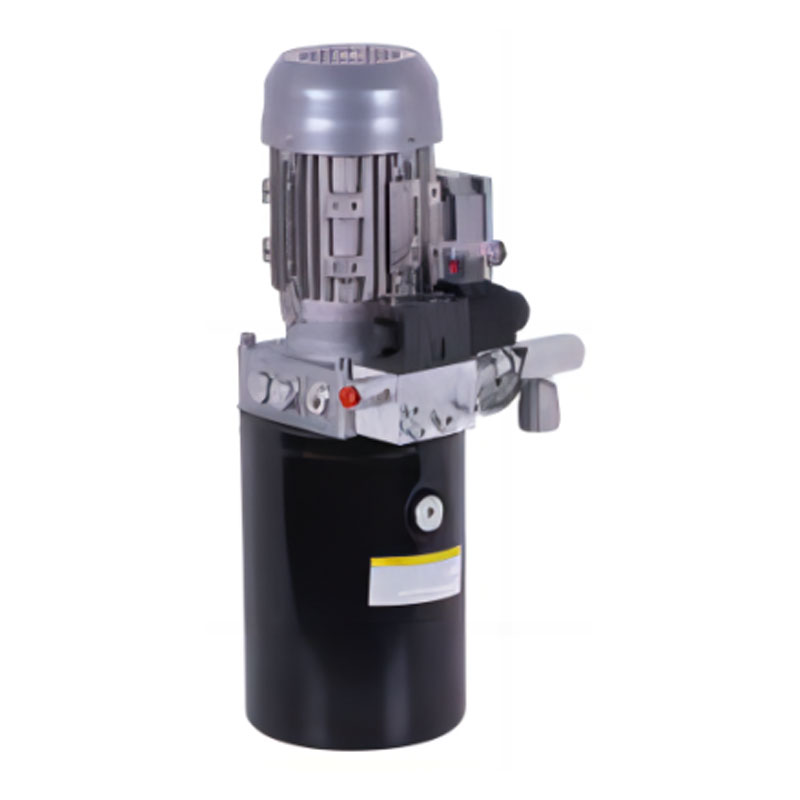

A Hydraulivoimayksikkö (HPU) - jota joskus kutsutaan hydrauliseksi voimanlähteeksi - on itsenäinen kokoonpano, joka yhdistää säiliön, pumpun, voimanlähteen (sähkömoottorin tai polttomoottorin), paineenalennusventtiilin, suodattimen, lämmönvaihtimen ja instrumentoinnin yhdeksi pakatuksi yksiköksi. Sen sijaan, että HPU hajottaisi nämä komponentit koneen rungon poikki, se yhdistää ne yhdeksi suunnitelluksi järjestelmäksi, joka voidaan asentaa, huoltaa ja vaihtaa yksikkönä.

HPU:t vaihtelevat kompakteista pöytäkoneista, jotka tuottavat 1–5 kW ja toimivat 70–150 baarilla, usean megawatin teollisuusvoimayksiköihin, jotka käyttävät terästehdaspuristimia yli 400 baarin paineilla. Keskitason teollinen hydraulinen voimayksikkö voi yhdistää 30 kW:n sähkömoottorin 45 cc/rp aksiaalimäntäpumpulla, 200 litran säiliöllä, vesijäähdytteisellä lämmönvaihtimella, joka pitää öljyn lämpötilan 45–55 °C:ssa, ja 10 µm:n paluulinjan suodattimen, jotka on asennettu integroidulla jauhemaiseen runkoon.

Tärkeimmät tekniset tiedot, jotka on arvioitava HPU:ta valittaessa

HPU-suunnitteluun sisältyy myös redundanssia koskevia valintoja. Kriittisissä prosesseissa – offshore-tason ohjausjärjestelmät, terästehtaiden valssaamot, lentokoneiden maatukilaitteet – käytetään usein kaksipuolisia hydraulisia voimayksiköitä, joissa on kaksi pumppua, joista toinen toimii ja toinen on valmiustilassa automaattisen vaihdon yhteydessä. Seisokkikustannukset voivat näissä ympäristöissä ylittää kymmeniä tuhansia dollareita tunnissa, mikä tekee redundanssista taloudellisesti järkevää jopa merkittävillä pääomakustannuksilla.

Kuinka paine kasvaa, vakautuu ja sitä hallitaan

Paineen dynaamisen käyttäytymisen – ei vain staattisen kaavan – ymmärtäminen on välttämätöntä kaikille, jotka suunnittelevat tai tekevät vianetsintää hydraulijärjestelmiä. Paine ei vain kytkeydy päälle. Se nousee, huipentuu, värähtelee ja stabiloituu kuvioissa, jotka riippuvat pumpun tyypistä, venttiilin vastenopeudesta, linjan pituudesta ja nesteen puristuvuudesta.

Painepiikit ja vesivasara

Kun suuntaventtiili sulkeutuu nopeasti, liikkuvan nesteen vauhdilla ei ole minne mennä. Tuloksena on paineen ohimenevä - piikki -, joka voi saavuttaa 2–5 kertaa vakaan tilan käyttöpaineen alle 5 millisekunnissa. 200 baarin paineella toimiva järjestelmä voi nähdä ohimeneviä huippuja yli 500 baarissa. Nämä piikit väsyvät letkuliittimiä, murtavat jakotukin lohkoja ja tuhoavat tiivisteitä toistuvien jaksojen aikana. Suunnittelijat vastustavat niitä paineakuilla (jotka vaimentavat energiapiikin), hitaasti sulkeutuvilla venttiileillä tai pilottiohjatuilla takaiskuventtiileillä, joissa on säädetyt avautumisnopeudet.

Paineenalennusventtiilin rooli

Jokaisessa hydraulijärjestelmässä on oltava paineenalennusventtiili (PRV), joka on asetettu heikoimman osan nimellispaineen alapuolelle. Jos toimilaite saavuttaa iskun lopun pumpun ollessa vielä käynnissä, paine muuten nousisi, kunnes jokin rikkoutuu. PRV avautuu, kun paine ylittää asetuspisteen, ohittaen virtauksen takaisin säiliöön. Tämä ei ole normaali toimintatila – jatkuvasti avautuva PRV tuhlaa energiaa lämpönä ja ilmoittaa järjestelmän suunnittelu- tai toimintaongelmasta. Oikea suunnittelu ohjaa PRV-virran vain todellisten ylikuormitustapahtumien aikana ja pitää sen suljettuna suurimman osan ajasta.

Akut: Hydraulienergian varastointi

Hydrauliakku on paineastia, joka sisältää esitäytettyä kaasua (melkein aina typpeä), joka on erotettu hydraulinesteestä rakolla, männällä tai kalvolla. Kun järjestelmän paine ylittää kaasun esilatauksen, neste puristaa kaasun ja varastoi energiaa. Kun paine laskee – kysyntäpiikin tai pumpun vian aikana – kaasu laajenee ja työntää nestettä takaisin piiriin. Akut palvelevat kolmea päätoimintoa: energian varastointi huipputarpeen täydentämiseksi, hätäpaineen syöttö turvalliseen sammutukseen ja sykkeen vaimentamiseen. 20 litran rakkoakku, joka on esiladattu 150 baariin, voi tuottaa lyhyen 8–12 litran virtauksen lisäyksen järjestelmän paineessa – riittää suorittamaan turvallisuuskriittisen venttiilin liikkeen myös pumpun häviämisen jälkeen.

Hydrauliikkaneste: Väliaine, joka saa kaiken toimimaan

Hydraulijärjestelmän neste ei ole vain voimansiirtoväline. Se voitelee samanaikaisesti kaikki liikkuvat pinnat pumpun, venttiilien ja toimilaitteiden sisällä, kuljettaa lämpöä pois kuumista kohdista, suojaa metallipintoja korroosiolta ja suspendoi kontaminaatiohiukkasia, kunnes ne saavuttavat suodattimen. Väärän nesteen valitseminen tai sen hajoaminen tuhoaa komponentit nopeammin kuin lähes mikään muu yksittäinen tekijä.

Viskositeetti ja sen lämpötilariippuvuus

Viskositeetti on nesteen kriittisin ominaisuus. Useimmat teollisuushydrauliikkalaitteet määrittävät ISO VG 46 -mineraaliöljyn, jonka viskositeettiluokka on 46 centistokea (cSt) 40 °C:ssa. Kun lämpötila nousee 80 °C:seen, viskositeetti laskee noin 12 cSt:iin; 20 °C:ssa se voi olla 100 cSt tai korkeampi. Minimiviskositeetin alapuolella käyttö aiheuttaa metallin välisen kosketuksen ja nopean kulumisen; maksimaalisen viskositeetin yläpuolella toiminta aiheuttaa kavitaatiota, hidasta vastetta ja korkeaa pumpun imualipainetta. Useimmat järjestelmät tavoittelevat 25–54 cSt pumpun tuloaukossa optimaalisen tasapainon saavuttamiseksi.

Nestetyypit ja niiden sovellukset

• Mineraaliöljy (ISO VG 32-68) — yleisin, hyvä voitelevuus ja vakaus, kustannustehokas, ei tulenkestävä.
• Vesi-glykoli (HF-C) — palonkestävä, käytetään uunien ja painevalukoneiden lähellä, lyhentää pumpun käyttöikää 30–40 % mineraaliöljyyn verrattuna.
• Fosfaattiesteri (HF-D) — erinomainen palonkestävyys, käytetään lentokoneissa ja sähköntuotannossa; vaatii erityisiä tiivistemateriaaleja (EPDM, PTFE) ja erityistä nesteenkäsittelyä.
• Biohajoavat esterit (HETG, HEES) — käytetään ympäristön kannalta herkillä alueilla, kuten metsätaloudessa, merellä ja elintarvikejalostuksessa; biohajoaa maaperässä 28 päivän aikana; tyypillisesti 3–5 kertaa mineraaliöljyn hinta.
• Korkean vesipitoisuuden nesteet (HWCF, 95 % vettä) — erittäin alhaiset kustannukset ja palonkestävä, mutta huono voitelevuus vaatii komponenttien vähentämistä ja säännöllistä nesteen vaihtoa.

Nesteen saastuminen ja valvonta

Hiukkaslaskurit, kosteusanturit ja viskositeettianalysaattorit asennetaan nyt rutiininomaisesti suurempiin hydrauliikkayksiköihin osana kunnonvalvontaohjelmia. Online-hiukkaslaskurit, jotka ottavat näytteitä paluulinjan nesteestä, voivat havaita huonontuvan pumpun laakerin viikkoja ennen kuin se epäonnistuu katastrofaalisesti – mikä johtaa suunniteltuihin huoltoikkunoihin hätäpysäytysten sijaan. Mineraaliöljyn vesipitoisuus yli 0,05 % emulgoi nestettä, tuhoaa öljykalvon laakeripinnoilla ja edistää ruostetta. Jo 500 ppm (0,05 %) vettä on osoitettu vähentävän rullalaakereiden väsymisikää jopa 75 %.

Hydraulijärjestelmien tyypit ja niiden erot

Kaikkia hydraulijärjestelmiä ei ole konfiguroitu samalla tavalla. Piiriarkkitehtuuri määrittää, kuinka tehokkaasti tehoa käytetään, kuinka herkästi järjestelmä tuntuu ja kuinka se käsittelee useiden toimilaitteiden samanaikaisia ​​vaatimuksia.

Avoin keskus vs. suljetun keskuksen järjestelmät

Avoin keskusjärjestelmässä neste kiertää jatkuvasti takaisin säiliöön suuntaventtiilien kautta, kun mikään toimilaite ei liiku. Tämä on yksinkertaista ja halpaa, mutta kuluttaa energiaa jatkuvasti. Suljetun keskuksen järjestelmässä pumpun tehosta ei ole hyötyä, kun toimilaitteet ovat tyhjäkäynnillä – joten pumppu on joko tyhjennettävä, pysäytettävä tai järjestelmä on varustettava painekompensoidulla muuttuvatilavuuspumpulla, joka vähentää tehon lähes nollavirtaukseen. Nykyaikaiset teolliset HPU:t käyttävät lähes yksinomaan suljetun keskuspiirejä muuttuvatilavuuksisilla pumpuilla , mikä vähentää tyhjäkäynnin virrankulutusta 60–85 % verrattuna kiinteästi syrjäytyviin avoimen keskuksen vaihtoehtoihin.

Load-Sensing Systems

Kuorman tunnistava (LS) hydraulijärjestelmä valvoo jatkuvasti vaativimman toimilaitteen vaatimaa painetta ja käskee pumppua tuottamaan juuri sen verran painetta ja virtausta, että se vastaa tarpeeseen sekä pieni marginaali (tyypillisesti 15–25 baaria kuormituspaineen yläpuolella). Pumppu ei koskaan käy kovemmin kuin on tarpeen. Kuormantunnistusjärjestelmät ovat vakiona nykyaikaisissa liikkuvissa laitteissa – kaivinkoneet, nosturit, maatalouskoneet – joissa kuormitus vaihtelee dramaattisesti sekunnissa ja polttoainetehokkuus vaikuttaa suoraan käyttötaloudellisuuteen. Kuorman tunnistava kaivinkone voi kuluttaa 15–25 % vähemmän polttoainetta kuin vastaava kiinteäpaineinen kone samassa käyttöjaksossa.

Sähköhydraulijärjestelmät

Sähköhydrauliset järjestelmät korvaavat mekaanisen tai ohjaushydraulisen venttiilin ohjauksen elektronisilla solenoideilla, suhteellisilla venttiileillä tai servoventtiileillä, joita ohjaavat PLC:t tai erityiset liikeohjaimet. Tämä mahdollistaa ohjelmoitavat voima- ja paikkaprofiilit, tiedonkeruun, vikadiagnoosin ja integroinnin teollisuuden automaatioverkkoihin. Ruiskuvalukoneissa sähköhydraulinen servoohjaus pitää ruiskutuspaineen ±1 baarin sisällä asetuspisteestä ja asennosta 0,05 mm:n tarkkuudella – ominaisuudet, jotka muuttavat tuotteen laatua ja toistettavuutta. Hydraulivoimayksikkö näissä asennuksissa sisältää tyypillisesti muuttujanopeuksisia (VSD) -moottoreita, joissa sähkömoottorin nopeus seuraa suoraan kysyntää, mikä vähentää energiankulutusta edelleen 30–50 % kiinteänopeuksisiin HPU-malleihin verrattuna.

Tosimaailman sovellukset, joissa hydraulinen paine on välttämätön

Hydraulista painetta esiintyy useammilla toimialoilla kuin useimmat ihmiset ymmärtävät. Hydrauliikan tarjoamaa voimatiheyttä ja hallittavuutta ei yksinkertaisesti voida toistaa millään muulla tekniikalla vertailukelpoisin kustannuksin ja mittakaavassa.

• Rakentaminen ja maansiirtotyöt — 20 tonnin kaivukone käyttää 350 baarin hydraulipainetta yli 150 kN:n kaivuvoiman kohdistamiseen. Koko puomi-, varsi-, kauha- ja kääntötoimintosarja saa voimansa yhdestä koneen runkoon integroidusta hydraulisesta voimayksiköstä.
• Teollinen puristus ja muotoilu — Hydrauliset metallinmuovauspuristimet toimivat 100–80 000 tonnin voimalla. 5000 tonnin taontapuristin on fyysisesti mahdoton millään muulla vastaavan kokoisella tekniikalla.
• Offshore-öljyä ja kaasua — Vedenalaiset hydrauliset ohjausjärjestelmät toimivat jopa 690 baarin paineella ja käyttävät puhallussuojaimia ja joulukuusiventtiilejä yli 3 000 metrin syvyydessä. Pinta-HPU on suunniteltu täydellä redundanssilla ja jatkuvalla valvonnalla.
• Ilmailu ja ilmailu — Kaupallisten lentokoneiden hydraulijärjestelmät toimivat tyypillisesti 207 baarilla (3 000 psi), seuraavan sukupolven lentokoneiden siirtyessä 345 baariin (5 000 psi) putken ja toimilaitteen painon vähentämiseksi. Lennonohjauspinnat, laskutelineet ja jarrut riippuvat hydraulipaineesta.
• Teräksen ja metallien käsittely — Valssaamot käyttävät hydraulista rakosäätöä (HGC) pitämään telavälin 10 µm:n tarkkuudella ohjaten suoraan nauhan paksuutta. Valssaamojen HPU:t voivat tuottaa 1 000–5 000 l/min 250–350 baarin paineella.
• Meri- ja laivanrakennus — Suurten alusten ohjauslaitteet käyttävät hydraulisylintereitä satoja tonneja painavien peräsimien kääntämiseen. Rahtilaivojen luukun kansi ja nosturijärjestelmät ovat täysin hydraulisesti toimivia.
• Ruiskuvalu — Hydrauliset puristusvoimat suurissa ruiskuvalukoneissa saavuttavat 5 000 tonnia tai enemmän pitämällä muotin puolikkaat suljettuina sulan muovin ruiskutuspainetta vastaan 2 000 baariin asti.

Yleiset hydraulipaineongelmat ja niiden syyt

Kun hydraulijärjestelmä ei toimi tai epäonnistuu, oireet näyttävät usein pinnalla samanlaisilta – hitaat toimilaitteet, epäsäännölliset liikkeet, liiallinen melu, ylikuumeneminen – mutta perimmäiset syyt vaihtelevat. Virheellinen diagnoosi johtaa kalliiden komponenttien vaihtamiseen, jotka eivät ole todellinen ongelma.

Matala tai epävakaa paine

Mahdollisia syitä ovat kulunut pumppu, jossa on suuri sisäinen vuoto (tarkista tilavuushyötysuhde – mikä tahansa alle 85 % mäntäpumpussa osoittaa kulumista), liian matalalle asetettu tai juuttunut osittain auki oleva paineenalennusventtiili, sisäinen venttiilikelan kuluminen, joka mahdollistaa vuodon porttien poikki, tai sylinterin tiivisteen vika, joka ohittaa nesteen männän korkeapaineiselta puolelta varren puolelle. Järjestelmällinen painetesti piirin jokaisessa vaiheessa – pumpun ulostulossa, jälkiventtiilissä, toimilaitteessa – erottaa vian nopeasti.

Liiallinen lämpö

Yli 65–70 °C:n hydraulineste hajoaa nopeasti. Nesteen käyttöikä puolittuu, kun 10°C nousee yli 60°C. Lämmöntuotto johtuu aina paineen alenemisesta rajoituksen yli – osittain suljettu venttiili, tukkeutunut suodatin, alimitoitettu putki tai liian usein avautuva ylipaineventtiili. Jos lämmönvaihdin käy jatkuvasti teholla, järjestelmässä on perustavanlaatuinen energiatehokkuusongelma , ei vain jäähdytysongelma. Muuttuvan tilavuuden pumput, kuorman tunnistavat säätimet ja oikean kokoiset linjat korjaavat perimmäisen syyn; suuremman jäähdyttimen lisääminen hoitaa vain oireen.

Kavitaatio ja ilmastus

Kavitaatiota tapahtuu, kun paikallinen nestepaine laskee höyrynpaineensa alapuolelle, jolloin muodostuu höyrykuplia, jotka räjähtävät rajusti paineen palautuessa – aiheuttaen melua, kuten soraa tinapurkissa ja syövyttäen metallipintoja useiden mikronien nopeudella tunnissa. Ilmastus tuo ilmakuplia säiliövaahdosta, vuotavasta imuletkun liitoksesta tai alhaisesta nestetasosta. Molemmat olosuhteet tuhoavat pumput nopeasti ja aiheuttavat sienimäistä, arvaamatonta toimilaitteen käyttäytymistä. Yli 0,3 baarin (225 mmHg) pumpun imutyhjiö on luotettava varoitusilmaisin alkavasta kavitaatioriskistä.

Ulkoinen vuoto

Näkyvin hydraulinen ongelma on sylinterin tankojen tiivisteiden, letkuliittimien ja venttiilin rungon pintojen tiivistevika. Pienikin ulkoinen vuoto – 1 tippa sekunnissa – on noin 2–3 litraa vuorokaudessa ja yli 700 litraa vuodessa. Nestekustannusten lisäksi ulkoiset vuodot aiheuttavat palovaaran (kuumalle pinnalle sumutettu öljy syttyy noin 150 °C:ssa mineraaliöljyn osalta), ympäristön saastumista ja liukastumisvaaraa. Useimmat tiivistevauriot johtuvat liiallisista painetransienteistä, saastuneesta nesteestä, joka hyökkää tiivisteen elastomeereihin, tai väärään tiivistemateriaalin valintaan nestetyypille.

Energiatehokkuus nykyaikaisissa hydraulikoneissa

Hydrauliikkaa on historiallisesti kritisoitu huonosta energiatehokkuudesta sähkökäyttöön verrattuna. Tämä kritiikki koski kiinteätilavuuksisia ja kiinteänopeuksisia järjestelmiä, joissa pumppu käytti täydellä teholla kysynnästä riippumatta. Nykyaikaiset hydraulivoimayksiköt ovat sulkeneet tämän aukon olennaisesti muuttuvan tilavuuden pumppujen, muuttuvanopeuksisten käyttömoottoreiden, kuormituksen tunnistavien ohjainten ja regeneratiivisten piirien avulla.

Servoohjattu vaihtuvanopeuksinen hydraulikäyttö – servomoottorin ja kiinteätilavuuksisen pumpun yhdistäminen – voi vastata suoran sähkökäytön energiatehokkuutta monilla käyttöjaksoilla säilyttäen samalla hydrauliikan voimatiheyden, vaatimustenmukaisuuden ja ylikuormituksen sietokyvyn. Ruiskuvalussa VSD-HPU:n jälkiasennusprojektit osoittavat jatkuvasti 40–60 %:n energiansäästöä vanhoihin kiinteänopeisiin HPU-asennuksiin verrattuna, ja takaisinmaksuajat ovat 18–36 kuukautta.

Regeneratiiviset hydraulipiirit ottavat takaisin energiaa sylinterin vetäytymisen aikana – erityisen arvokasta pystysuorissa puristussovelluksissa, joissa raskas painin laskeutuu painovoiman vaikutuksesta. Ohjaamalla paluuvirtauksen pumpun akseliin kytketyn hydraulimoottorin kautta järjestelmät saavat talteen 20–40 % potentiaalisesta energiasta, jonka perinteinen piiri yksinkertaisesti tyhjentäisi ylipaineventtiilin yli lämpönä.

Hydrauliakulla on myös tehokkuusrooli: Varaamalla energiaa vähäisen kysynnän aikoina ja vapauttamalla sitä huippukysynnän aikana, oikean kokoinen akku mahdollistaa pienemmän, tehokkaamman HPU:n palvelevan samaa huippukuormaa – mikä vähentää sekä pääomakustannuksia että käyttöenergiakustannuksia samanaikaisesti.

Hydraulijärjestelmän käyttöikää pidentävät huoltokäytännöt

Hyvin huollettu hydraulijärjestelmä saavuttaa säännöllisesti 20–30 vuoden tuottavan käyttöiän. Laiminlyödyt järjestelmät epäonnistuvat ennenaikaisesti ja aiheuttavat usein kalliita sivuvaurioita – kavitoivan pumpun, joka tuhoaa alavirran venttiilit samassa vikatilanteessa, tai saastunutta servoventtiiliä, joka tekee oman porauksensa ja siirtää hankaavia lastuja seuraavaan komponenttiin.

1. Nesteen näytteenotto ja analysointi 500–1 000 käyttötunnin välein — Hiukkasmäärä, vesipitoisuus, viskositeetti, happoluku ja kulutusmetallipitoisuudet kertovat täydellisen kunnon tarinan, ennen kuin ongelmat muuttuvat vioittumisiksi.
2. Suodatinelementin vaihto paine-eron ilmaisimessa, ei vain kalenterin mukaan — kevyesti kuormitettu järjestelmä voi toimia 2 000 tuntia muutosten välillä; raskaasti kuormitettu järjestelmä saattaa vaatia muutoksia 500 tunnin kuluttua.
3. Säiliö inspection and cleaning at every major fluid change — lietettä ja lakkaa kerääntyy säiliön seinille ja tyhjennystulpille vapauttaen hiukkasia tuoreeseen nesteeseen.
4. Letkun tarkastus 6 kuukauden välein — hydrauliletkulla on rajallinen väsymisikä kunnon ulkonäöstä riippumatta. Useimmat valmistajat suosittelevat enimmäiskäyttöikää 6 vuotta valmistuspäivästä tai 4 vuotta käytössä sen mukaan, kumpi tulee ensin.
5. Paineenalennusventtiilin testaus vuosittain - PRV:t voivat ajautua, tarttua tai pulista. PRV, joka avautuu 20 baaria alle asetusarvon, kuluttaa energiaa ja rajoittaa järjestelmän suorituskykyä; yksi, joka tarttuu kiinni, sallii järjestelmän ylipaineen toimilaitteen pysähtyessä.
6. Lämpökuvaus käytön aikana — Infrapunakamerat tunnistavat nopeasti kuumat kohdat osittain tukkeutuneista venttiileistä, suuren resistanssin liittimistä tai lämmönvaihtimen likaantumisesta, jota lämpötilamittarit eivät yksinään pysty paikantamaan.

Hydraulivoimayksikön ennakoiva huolto on lähes aina halvempaa kuin reaktiivinen korjaus. Pumpun vaihto 200 kW:n HPU:lle voi maksaa osina ja työnä 8 000–15 000 puntaa. Menetetty tuotanto odottamattomien seisokkien aikana odottaessaan osia ja insinöörejä ylittää tavallisesti yli 50 000 puntaa päivässä jatkuvatoimisilla teollisuudenaloilla, mikä tekee jopa aggressiivisista ennaltaehkäisevistä huolto-ohjelmista erittäin kustannustehokkaita.
