Mikä on hydraulisen voimayksikön hyötysuhde?

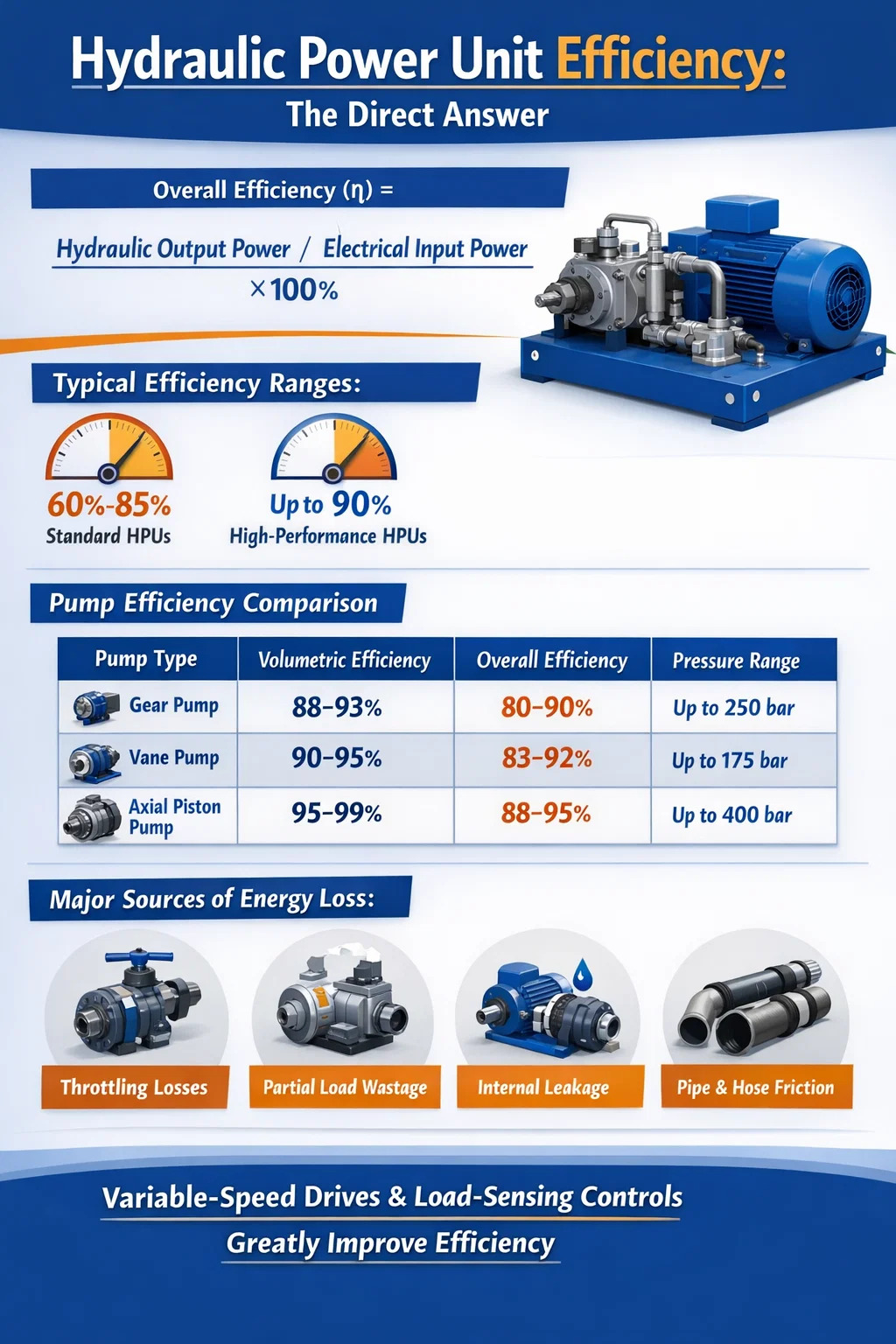

Hydraulinen voimayksikkö Tehokkuus: Suora vastaus

Tyypillinen hydraulinen voimayksikkö (HPU) toimii kokonaishyötysuhteella 60 % - 85 % järjestelmän suunnittelusta, komponenttien laadusta, käyttöolosuhteista ja huollon tilasta riippuen. Tehokkaat tai tarkoitukseen rakennetut hydrauliset voimayksiköt, joissa on muuttuvatilavuuksiset pumput ja optimoidut säätimet, voivat saavuttaa jopa 90 % tai hieman yli ihanteellisissa olosuhteissa. Kuitenkin monet todelliset teolliset HPU:t, jotka käyttävät kiinteätilavuuspumppuja osittaisella kuormituksella, putoavat säännöllisesti 60 % - 75 % vaihteluväli kuristushäviöiden, lämmöntuotannon ja vuotojen vuoksi.

Hydraulisen voimayksikön kokonaishyötysuhde ei ole yksittäinen kiinteä luku - se on pumpun, moottorin, venttiilien, toimilaitteiden, putkiston ja nesteolosuhteiden useiden alitehokkuuksien tulos. Kunkin komponentin panoksen ymmärtäminen auttaa insinöörejä ja huoltotiimiä tunnistamaan, mihin energiaa häviää ja missä parannuksilla on suurin vaikutus.

Kuinka tehokkuus määritellään hydraulisessa voimayksikössä

Hydraulisen tehoyksikön hyötysuhde ilmaistaan hyötyhydraulisen lähtötehon suhteena järjestelmän kuluttamaan kokonaissähköiseen syöttötehoon. Kaava on suoraviivainen:

Kokonaishyötysuhde (η) = Hydraulinen lähtöteho / Sähköinen syöttöteho × 100 %

Hydraulinen lähtöteho lasketaan virtausnopeudella kerrottuna paineella (Q × P). Sähköinen syöttöteho on mitattu teho, jonka moottori ottaa virtalähteestä. Näiden kahden välinen ero edustaa häviöitä lämmön, melun ja mekaanisen kitkan muodossa, joka jakautuu järjestelmän jokaiseen komponenttiin.

Tehokkuus on myös jaettu kolmeen pääalaluokkaan, jotka koskevat yksittäisiä komponentteja, erityisesti hydraulipumppua:

Volumetrinen tehokkuus: Todellisen toimitetun virtauksen suhde teoreettiseen virtaukseen. Pumpun sisäinen vuoto pienentää tätä lukua. Tyypilliset arvot hammaspyöräpumpuille ovat 90–95 % ja mäntäpumpuille 95–99 %.
Mekaaninen tehokkuus: Ottaa huomioon kitkahäviöt laakereissa, tiivisteissä ja pyörivissä osissa. Vaihtelee tyypillisesti 90 % - 97 % hyvin huolletuille pumpuille.
Pumpun kokonaistehokkuus: Volumetrisen ja mekaanisen tehokkuuden tuote. Laadukkaassa aksiaalimäntäpumpussa tämä on tyypillisesti 87–95 %.

Pumpun lisäksi hydraulimoottoria käyttävällä sähkömoottorilla on oma hyötysuhde, yleensä välillä 88% ja 96% nykyaikaisille induktiomoottoreille. Pumpun hyötysuhteen kertominen moottorin hyötysuhteella antaa tehon muunnostehokkuuden ennen kuin venttiilin tai piirin häviöt lasketaan.

Tehokkuusalueet hydraulipumpputyypin mukaan

Hydraulisessa voimayksikössä käytettävän pumpun tyypillä on suurin yksittäinen vaikutus järjestelmän tehokkuuteen. Jokaisella pumpun mallilla on ominaishyötysuhdekäyrä, joka muuttuu nopeuden, paineen ja iskutilavuuden mukaan.

Taulukko 1: Hydraulisissa voimayksiköissä käytettyjen yleisten hydraulipumpputyyppien tehokkuusvertailu
Pumpun tyyppi	Volumetrinen tehokkuus	Pumpun kokonaistehokkuus	Tyypillinen painealue
Ulkoinen hammaspyöräpumppu	88–93 %	80–90 %	Jopa 250 bar
Sisäinen hammaspyöräpumppu	90–95 %	82–92 %	Jopa 200 bar
Siipipumppu	90–95 %	83–92 %	Jopa 175 bar
Radiaalimäntäpumppu	95–98 %	88–94 %	Jopa 700 bar
Aksiaalimäntäpumppu (kiinteä)	95–99 %	88–95 %	Jopa 400 bar
Aksiaalimäntäpumppu (muuttuva)	95–99 %	87–94 %	Jopa 400 bar

Hammaspyöräpumput ovat edullisimpia ja laajalti käytettyjä matala- ja keskipaineisissa HPU:issa, mutta niiden alhaisempi tilavuushyötysuhde korkeammissa paineissa tekee niistä huonon valinnan energiaherkissä sovelluksissa. Aksiaalimäntäpumput, vaikka ne ovat kalliimpia, tarjoavat jatkuvasti parhaan hyötysuhteen ja ovat suositeltu valinta teollisuuden hydraulisissa voimayksiköissä, joissa energiakustannukset ovat merkittäviä.

Tärkeimmät energiahäviön lähteet hydraulisessa voimayksikössä

Häviöiden syntypaikan ymmärtäminen on välttämätöntä minkä tahansa hydraulisen voimayksikön tehokkuuden parantamiseksi. Tappiot jakautuvat useisiin pisteisiin, ja jotkut ovat paljon suurempia kuin toiset.

Kuristus ja paineenpudotus ohjausventtiilien poikki

Suuntasäätöventtiilit, paineenalennusventtiilit ja virtauksen säätöventtiilit aiheuttavat painehäviöitä, kun öljy virtaa niiden läpi. Sisään- tai ulosmittauspiirissä ohjausventtiilin paine-ero muunnetaan suoraan lämmöksi. Monissa teollisissa järjestelmissä tämä venttiiliin liittyvä häviö yksin selittää 15–30 % kokonaissyöttöenergiasta . 200 baarin paineella toimiva järjestelmä, jossa on 30 baarin pudotus aiheuttava ohjausventtiili, hukkaa 15 % paineenergiasta siinä vaiheessa ennen kuin neste edes saavuttaa toimilaitteen.

Kiinteätilavuuksinen pumppu, joka toimii täydellä teholla osittaisella kuormituksella

Yksi perinteisen hydraulisen voimayksikön suunnittelun suurimmista tehottomuuksista on kiinteätilavuuksisen pumpun käyttö, joka tuottaa aina maksimaalisen virtauksen, vaikka järjestelmä tarvitsee vain murto-osan virtauksesta. Ylimääräinen virtaus ohitetaan takaisin säiliöön paineenalennusventtiilin kautta järjestelmän paineessa - tilanne, jota kutsutaan "puhalluskevennykseksi". Tämä hukkaa energiaa jatkuvasti ja tuottaa merkittävää lämpöä. Tutkimukset ovat osoittaneet, että kiinteän pumpun HPU, joka toimii 30 prosentilla nimelliskuormituksestaan, saattaa mennä hukkaan 40 % tai enemmän syöttötehosta pelkästään ohitushäviöissä.

Sisäinen vuoto

Sisäistä vuotoa tapahtuu pumpuissa, moottoreissa, sylintereissä ja venttiileissä, kun korkeapaineinen neste ohittaa tiivisteet ja välykset matalapainepuolelle. Vaikka jotkut sisäiset vuodot ovat normaaleja ja välttämättömiä voitelulle, kulumisesta tai ylimitoitettuista välyksistä johtuva liiallinen vuoto vähentää tilavuustehokkuutta. Pumpun, jonka sisäinen vuoto on 5 %, on tuotettava 5 % enemmän virtausta kuin järjestelmä tarvitsee ja kuluttaa ylimääräistä energiaa vain kompensoimiseksi. Kuluneissa osissa tämä vuoto voi nousta 10–15 %:iin, mikä heikentää huomattavasti järjestelmän suorituskykyä.

Putkien ja letkujen kitkahäviöt

Kun hydraulineste virtaa putkien, letkujen ja liitosten läpi, kitka synnyttää painehäviön, joka on verrannollinen virtausnopeuteen neliöitynä. Alimitoitettu putkisto pakottaa suurempiin nopeuksiin, mikä lisää dramaattisesti häviöitä. Suositeltu maksimivirtausnopeus painelinjoissa on tyypillisesti 2-4 m/s , ja paluuriveissä 1-2 m/s . Järjestelmät, joissa on liian pitkiä putkikulkuja, jyrkkiä mutkia tai useita liittimiä, voivat menettää 5–10 % käytettävissä olevasta paineesta ennen kuin neste saavuttaa toimilaitteen.

Lämmöntuotanto ja jäähdytyskuorma

Kaikki edellä mainitut häviöt ilmenevät lopulta lämpönä hydraulinesteessä. Nesteen lämpötila on pidettävä sopivalla alueella - tyypillisesti 40 °C - 60 °C useimmille mineraaliöljyille - viskositeetin säilyttämiseksi ja hajoamisen estämiseksi. Kun neste käy liian kuumana, viskositeetti laskee, vuodot lisääntyvät ja pumpun hyötysuhde laskee entisestään, mikä luo kompamentoivan negatiivisen syklin. Öljynjäähdyttimien (ja niiden puhaltimien tai vesipiirien) kuluttama energia lisää järjestelmän kokonaisenergiankulutusta vähentäen entisestään nettotehokkuutta käyttäjän näkökulmasta.

Kuinka muuttuvanopeuksiset vetolaitteet parantavat dramaattisesti hydraulisen voimayksikön tehokkuutta

Vaikuttavin yksittäinen olemassa olevaan hydrauliikkayksikköön saatavilla oleva päivitys on taajuusmuuttajan (VSD), jota kutsutaan myös taajuusmuuttajaksi (VFD), lisääminen sähkömoottoriin. Sen sijaan, että VSD käyttäisi moottoria jatkuvasti täydellä nopeudella ja ohittaisi ylimääräisen virtauksen, VSD säätää moottorin nopeutta reaaliajassa vastaamaan täsmälleen järjestelmän vaatimaa virtausta ja painetta.

Tällä lähestymistavalla saavutettavat energiansäästöt perustuvat pumppujen affiniteettilakeihin, jotka sanovat tämän virrankulutus vaihtelee pumpun nopeuden kuution mukaan . Pumpun nopeuden laskeminen 80 prosenttiin sen nimellisnopeudesta vähentää virrankulutusta noin 51 % täyden nopeuden kulutuksesta. Nopeuden vähentäminen 60 prosenttiin laskee virrankulutuksen karkeasti 22 % täydestä kuormasta. Nämä ovat teoreettisia lukuja, mutta todelliset asennukset osoittavat johdonmukaisesti energiansäästöjä 30 % - 60 % verrattuna kiinteänopeisiin HPU:ihin, jotka käyttävät samaa käyttöjaksoa.

Tapaustutkimus muovin ruiskuvalulaitoksesta, jossa kiinteäpumppuiset HPU:t korvattiin VSD-käyttöisillä yksiköillä 15 koneessa, raportoi keskimääräisen vuotuisen sähkönsäästön 42 % konetta kohden, takaisinmaksuajat alle 18 kuukautta paikallisilla sähköhinnoilla. Lämmöntuotannon väheneminen lyhensi myös öljynjäähdyttimen käyttöaikaa ja pidensi öljyn huoltovälejä.

VSD-pohjaiset hydrauliset voimayksiköt ovat nyt vakiona monissa vaativissa teollisissa sovelluksissa, mukaan lukien:

Ruiskuvalu- ja puhallusmuovauskoneet
Metallien meisto- ja muotoilupuristimet
Painevalukoneet
CNC-työstökoneiden hydrauliset kiinnitysjärjestelmät
Laivojen kansilaitteet ja offshore-hydraulijärjestelmät

Hydraulinesteen rooli järjestelmän tehokkuudessa

Hydraulinesteen valinnalla ja kuntolla on suora ja mitattavissa oleva vaikutus hydraulikoneiston tehokkuuteen. Nesteen viskositeetti on kriittinen parametri. Jos viskositeetti on liian korkea, pumppausvastus ja nestekitka kasvavat, mikä lisää mekaanisia häviöitä. Jos viskositeetti on liian alhainen, sisäinen vuoto lisääntyy, mikä heikentää tilavuushyötysuhdetta ja saattaa aiheuttaa metallin välisen kosketuksen pumpuissa ja moottoreissa.

Useimmat hydraulijärjestelmät on suunniteltu ISO VG 46 tai ISO VG 68 mineraaliöljyn ympärille, ja optimaalinen viskositeettiikkuna on tyypillisesti välillä 25 ja 54 cSt käyttölämpötilassa. Tämän ikkunan ulkopuolella ajaminen – joko siksi, että järjestelmä on liian kylmä tai kuuma tai koska käytettiin väärää laatua – voi heikentää pumpun tehokkuutta 3 % - 8 % .

Synteettiset hydraulinesteet, erityisesti polyalfaolefiini (PAO) -pohjaiset öljyt, voivat tarjota vaatimattomia tehokkuusparannuksia. 1 % - 3 % tavanomaiseen mineraaliöljyyn verrattuna parempien viskositeetti-lämpötila-ominaisuuksien ja alhaisemman sisäisen kitkan ansiosta. Nämä edut ovat johdonmukaisia useissa riippumattomissa tutkimuksissa ja pumpun valmistajan testitiedoissa. Vaikka 1–3 % kuulostaa vaatimattomalta, suuressa teollisessa HPU:ssa, joka kuluttaa 100 kW jatkuvasti, se edustaa 1 000–3 000 wattia säästötehoa – merkittävä määrä vuotuisen käyttöjakson aikana.

Nesteen saastuminen on yhtä tärkeää. Hydrauliöljyssä olevat hiukkaset kiihdyttävät komponenttien kulumista, lisäävät sisäistä vuotoa ja tukkivat venttiilin aukkoja. Nesteen puhtauden ylläpitäminen ISO 4406 -puhtauskoodin mukaisesti 15.17.12 tai parempi useimpien teollisten HPU:iden kohdalla. Järjestelmät, joissa on heikentynyttä nestettä, osoittavat usein mitattavissa olevia tilavuushyötysuhteen pudotuksia pumpun ja venttiilin kulumisen edetessä.

Kiinteän siirtymän vs. muuttuvan siirtymän HPU-tehokkuuden vertailu

Monet pienet ja keskisuuret hydrauliset voimayksiköt käyttävät kiinteätilavuuksisia hammaspyörä- tai siipipumppuja, koska ne ovat edullisia, kompakteja ja helppoja huoltaa. Vaihtuvatilavuuksiset mäntäpumput maksavat huomattavasti enemmän, mutta vastaavat tehoa kysyntään, mikä vähentää ohitushäviöitä. Tehokkuusero näiden kahden lähestymistavan välillä on selkein osittaisen kuormituksen aikana.

Taulukko 2: Likimääräinen kokonaishyötysuhde vertailu kuormitustasojen välillä eri hydraulisten voimayksikkökokoonpanojen osalta
Käyttökunto	Kiinteän siirtymän HPU-tehokkuus	Muuttuva HPU-tehokkuus	VSD Variable-Pump HPU-tehokkuus
100 % kuormitus	78–84 %	82–88 %	85–90 %
75% kuormitus	62–70 %	78–86 %	84–90 %
50% kuormitus	48–58 %	72–82 %	80–88 %
25% kuormitus	30–42 %	60–72 %	72–84 %

Yllä oleva taulukko havainnollistaa, miksi kiinteäpumppuiset HPU:t sopivat erityisen huonosti sovelluksiin, joissa kysyntäjaksot vaihtelevat. 25 %:n kuormituksella kiinteän tilan yksikkö saattaa hukata yli kaksi kolmasosaa syöttöenergiastaan, kun taas vastaava VSD:llä varustettu muuttuvatilavuuksinen yksikkö säilyttää huomattavasti suuremman hyötysuhteen.

Käytännön vaiheita hydrauliikkayksikön tehokkuuden parantamiseksi

Olemassa olevan hydraulikoneiston tehokkuuden parantaminen ei aina vaadi täydellistä vaihtoa. Monia päivityksiä voidaan soveltaa asteittain, jolloin sijoitetun pääoman tuotto on mitattavissa.

Tarkista nykyinen energiankulutus

Ennen kuin teet muutoksia, asenna tehomittari moottorin syöttöön ja kirjaa kulutus koko koneen aikana. Vertaa mitattua tehokäyrää kuormitusprofiilin vaatimaan teoreettiseen minimiin. Todellisen kulutuksen ja teoreettisen minimin välinen ero edustaa korvattavissa olevia tappioita. Monissa vanhemmissa kiinteäpumppuisissa HPU:issa tämä aukko on 25 % - 45 % kokonaiskulutuksesta.

Pumpun ja moottorin koko on oikea

Ylisuuret pumput ja moottorit ovat yleisiä teollisuushydrauliikassa, koska insinöörit käyttävät runsaasti turvatekijöitä tai käyttävät uudelleen olemassa olevia komponentteja. Pumppu, joka toimii 40 prosentilla nimellistilavuudestaan, toimii kaukana huipputehokkuudestaan. Pumpun iskutilavuuden sovittaminen tarkasti järjestelmän todelliseen tarpeeseen – ihanteellisesti toiminta 70–90 % nimelliskapasiteetista huippukuormalla – pitää pumpun tehokkaimmalla alueellaan.

Asenna nopeussäädin

Kuten edellä on todettu, VSD:n asentaminen olemassa olevaan moottoriin on tyypillisesti korkeimman ROI:n yksittäinen päivitys mille tahansa hydrauliselle voimayksikölle, jota käytetään vaihtelevan toiminnan sovelluksissa. Nykyaikaiset VSD:t tarjoavat myös pehmeän käynnistyksen ominaisuuden, mikä vähentää moottorin käynnistysvirtaa ja mekaanista iskua käynnistyksen yhteydessä, mikä pidentää pumpun ja moottorin käyttöikää.

Päivitä Load-Sensing Controliin

Load-Sensing (LS) -hydraulipiirit käyttävät toimilaitteen pilottisignaalia pumpun ulostulopaineen ja virtauksen jatkuvasti säätämiseen vain hieman kuorman vaatimaa korkeammaksi – tyypillisesti 15–25 bar kuormituspaineen yläpuolella . Tämä eliminoi avoimen keskuspiireissä esiintyvät suuret painemarginaalit ja kuristushäviöt. Kuormantunnistusjärjestelmät ovat monimutkaisempia ja kalliimpia toteuttaa, mutta ne voivat vähentää järjestelmän energiankulutusta 20 % - 40 % liikkuvissa ja teollisissa sovelluksissa vaihtelevilla kuormilla.

Pienennä järjestelmän paine minimiin

Monet hydraulijärjestelmät on asetettu korkeampiin paineisiin kuin sovellus todellisuudessa vaatii, joko alkuperäisen ylisuunnittelun vuoksi tai koska käyttöpainetta nostettiin kuluneiden osien kompensoimiseksi. Jokainen tarpeeton 10 baarin järjestelmän paine edustaa hukattua energiaa kiinteässä pumppupiirissä. Paineasetusten systemaattinen tarkistaminen ja niiden pienentäminen minimiin, joka takaa luotettavasti vaaditun toimilaitteen voiman, on kustannuston tai edullinen tehokkuuden parannus, joka usein tuottaa 5 % - 15 % energiansäästöjä.

Huolla hydraulineste ja suodatinjärjestelmä

Säännöllinen öljyn näytteenotto ja analysointi yhdistettynä oikea-aikaisiin suodattimien vaihtoihin pitää hydraulinesteen optimaalisella viskositeettialueella ja estää pumpun ja venttiilin osien kulumisen. Monet ennakoivien huolto-ohjelmien tilat, jotka seuraavat nesteen tilaa tarkasti, raportoivat 10–20 % pidempi komponenttien käyttöikä ja mitattavasti vakaampi järjestelmän tehokkuus ajan mittaan verrattuna kalenteripohjaisiin öljynvaihtoaikatauluihin.

Eristä ja hallitse nesteen lämpötilaa

Kylmissä ympäristöissä hydraulijärjestelmien käyttölämpötilan saavuttaminen kestää kauemmin, jolloin korkeaviskoosinen neste lisää kitkahäviöitä. Säiliön seinien eristäminen tai termostaattiohjattujen esilämmittimien käyttö vähentää lämpenemisaikaa ja siihen liittyviä tehohäviöitä. Kuumissa ympäristöissä lämmönvaihtimen oikean kokoisen ja huollon varmistaminen estää järjestelmää toimimasta optimaalisen lämpötila-alueen yläpuolella, mikä muuten nopeuttaisi vuotoa ja hajottaisi nestettä nopeammin.

Miten hydraulisen voimayksikön tehokkuus vaikuttaa käyttökustannuksiin

Tehokkuudella on suora ja monimutkainen taloudellinen vaikutus hydraulisen voimayksikön käyttöikään. 50 kW:n HPU, joka toimii 65 %:n kokonaishyötysuhteella, tarvitsee noin 76,9 kW sähkönsyöttö tuottaa 50 kW hyödyllistä hydraulityötä. Sama HPU päivitetty 82 prosentin hyötysuhteeseen tarvitsisi vain 61 kW syöttöteho — Ero lähes 16 kW.

Kun sähkön hinta on 0,12 dollaria/kWh ja 5 000 käyttötuntia vuodessa, tämä 16 kW:n ero maksaa 9 600 dollaria vuodessa . Laitteen 10 vuoden käyttöiän aikana, mikä tarkoittaa 96 000 dollaria vältettävissä olevia sähkökustannuksia yhdestä HPU:sta. Laitokset, joissa on useita hydraulisia voimayksiköitä, kuten autojen kokoonpanotehtaissa, valimoissa ja raskaissa tuotantolinjoissa, kertovat tämän luvun vastaavasti.

Sähkön lisäksi alhaisempi hyötysuhde tarkoittaa enemmän lämmöntuotantoa, mikä lisää jäähdytyskustannuksia, nopeuttaa öljyn hajoamista, lyhentää tiivisteen ja pumpun käyttöikää ja lisää huoltotiheyttä. Heikkotehoisen HPU:n kokonaisomistuskustannukset ovat huomattavasti korkeammat kuin sen ostohinta antaa ymmärtää.

Keskeiset tekijät, jotka määrittävät minkä tahansa tietyn hydraulisen voimayksikön tehokkuuden

Lyhyesti:

Pumpun tyyppi ja kunto: Hyvässä kunnossa olevat aksiaalimäntäpumput ylittävät jatkuvasti hammaspyörä- ja siipipumput, etenkin korkeammissa paineissa.
Ajojärjestelmä: VSD:llä varustetut moottorit tarjoavat parhaan osakuormituksen hyötysuhteen, ja niitä pidetään nyt vakiona energiatietoisissa asennuksissa.
Ohjausarkkitehtuuri: Kuormituksen tunnistavat ja painekompensoidut järjestelmät minimoivat kuristushäviöt verrattuna kiinteäpaineisiin avoimen keskustan piireihin.
Järjestelmän paineen asetus: Alemmat paineet vähentävät ohitushäviöitä ja lämmöntuotantoa kiinteissä pumppujärjestelmissä.
Nesteen tyyppi ja kunto: Oikea laatu, hyvässä kunnossa oleva puhdas neste pitää vuodot ja kitkahäviöt minimissä.
Putkiston suunnittelu: Oikean kokoiset, lyhyet, pienivastuksiset putkilinjat minimoivat kitkapaineen pudotukset.
Käyttölämpötila: Nesteen pitäminen optimaalisella viskositeettialueella (tyypillisesti 40–60°C) säilyttää sekä tilavuuden että mekaanisen tehokkuuden.
Komponenttien kulumistila: Kuluneet pumput, sylinterit ja venttiilit lisäävät sisäistä vuotoa, mikä heikentää tilavuustehokkuutta ajan myötä.

Kaikkiin näihin tekijöihin järjestelmällinen puuttuminen – älykkään alkusuunnittelun ja johdonmukaisen huollon avulla – erottaa 85 %:n teholla toimivan hydraulisen voimayksikön sellaisesta, joka kamppailee saavuttaakseen 65 %:n.
