Kuinka hydraulijärjestelmä toimii? Täydellinen opas

Kuinka hydraulijärjestelmä toimii: lyhyt vastaus

Hydraulijärjestelmä toimii käyttämällä paineistettua nestettä - melkein aina öljyä - siirtämään voimaa pisteestä toiseen. Kun pumppu paineistaa nesteen, paine vaikuttaa tasaisesti kaikkiin suuntiin suljetussa piirissä. Toimilaitteet, kuten sylinterit tai moottorit, muuttavat nestepaineen takaisin mekaaniseksi voimaksi tai liikkeeksi. Tuloksena on järjestelmä, joka pystyy siirtämään valtavia kuormia tarkalla ohjauksella suhteellisen pienikokoisten komponenttien avulla.

Tämä periaate perustuu Pascalin lakiin, jonka mukaan suljettuun nesteeseen kohdistettu paine välittyy tasaisesti kaikkiin suuntiin. Oikeudenmukainen voima 100 N levitetty yli 1 cm² luo 10 MPa:n paineen – ja sama paine, joka vaikuttaa 100 cm²:n sylinterin pintaan, tuottaa 100 000 N ulostulovoimaa. Tämä voiman lisääntyminen on juuri syy miksi hydrauliikka hallitsee raskasta teollisuutta, rakennuslaitteita, ilmailua ja valmistusta.

Jokaisella hydraulijärjestelmällä, yksinkertaisesta myymäläpuristimesta monimutkaiseen lentokoneen laskutelinemekanismiin, on sama perusarkkitehtuuri: virtalähde, pumppu, nestesäiliö, ohjausventtiilit, toimilaitteet ja paluutie. Kunkin elementin ymmärtäminen selittää, miksi hydraulijärjestelmät ovat niin luotettavia ja miksi ne ovat edelleen ensisijainen ratkaisu, kun vaaditaan sekä suurta voimatiheyttä että hallittavuutta.

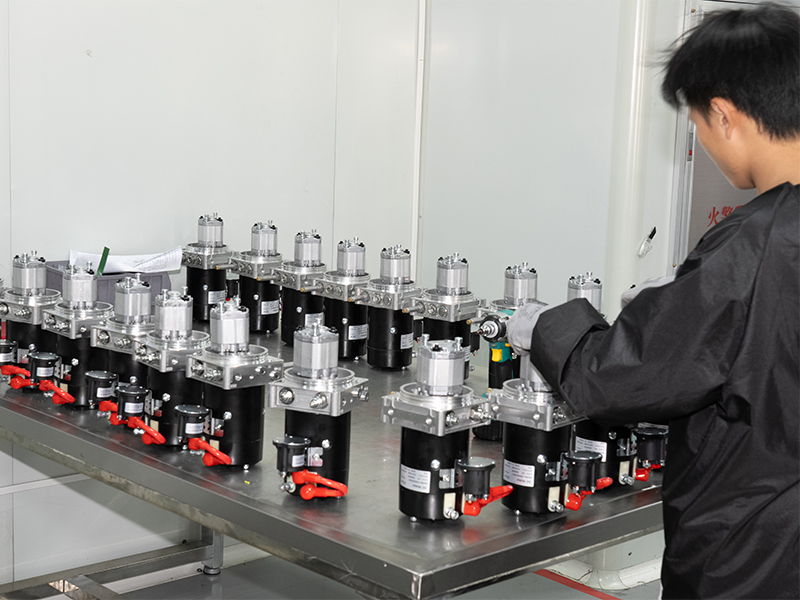

Rooli Hydraulinen voimayksikkö

The Hydraulivoimayksikkö (HPU) on minkä tahansa hydraulijärjestelmän sydän. Se on itsenäinen kokoonpano, joka tuottaa, muokkaa ja syöttää paineistettua hydraulinestettä muulle piirille. Vakiohydraulikoneistossa yhdistyvät nestesäiliö, sähkömoottori tai polttomoottori, hydraulipumppu, paineenalennusventtiili, suodatin ja instrumentointi – kaikki asennettuna yhdelle pohjalevylle tai rungolle.

Kun moottori käyttää pumppua, neste imetään säiliöstä ja paineistetaan ennen kuin se lähetetään järjestelmän syöttölinjaan. Varoventtiili toimii turvakattona ja estää painetta ylittämästä järjestelmän suunniteltua arvoa – tyypillisesti välillä 150 bar (2175 psi) ja 350 bar (5075 psi) teollisille HPU:ille, vaikka erikoisyksiköt voivat saavuttaa 700 baaria tai enemmän. Jos toimilaitteen tarve laskee, painekompensoitu pumppu vähentää automaattisesti tehoaan, mikä säästää energiaa ja vähentää lämmöntuotantoa.

Hydraulisen voimayksikön säiliö palvelee muutakin kuin yksinkertaista säilytystä. Se antaa mukana kulkeutuneen ilman erottua nesteestä, haihduttaa lämpöä ja tarjoaa painovoima-avusteisen paluuvirtauksen. Säiliön tilavuus on tyypillisesti kooltaan kaksi tai kolme kertaa pumpun minuuttivirtausnopeus — joten 20 l/min pumppu parittaisi 40–60 l:n säiliön perusviivana. Suuremmat lämpökuormat tai korkean käyttöjakson sovellukset lisäävät tätä suhdetta.

Nykyaikaisissa hydraulisissa tehoyksiköissä on yhä enemmän VSD-moottoreita. VSD:llä varustettu HPU voi vähentää energiankulutusta sovittamalla moottorin nopeuden todelliseen järjestelmän tarpeeseen 30-60 prosenttia verrattuna kiinteänopeuksiseen yksikköön, joka toimii vakiopaineella. Kiinteistöissä, joissa hydraulijärjestelmiä käytetään useita vuoroja päivässä, tämä merkitsee merkittäviä käyttökustannussäästöjä koneen käyttöiän aikana.

Hydraulisen voimayksikön sisältä löytyvät keskeiset osat

• Säiliö: Varastoi nestettä, mahdollistaa ilman erottamisen ja auttaa lämmön hallinnassa.
• Pumppu: Muuntaa mekaanisen energian nestevirtaukseksi ja paineeksi – vaihteisto-, siipi- tai mäntätyypit paine- ja virtausvaatimuksista riippuen.
• Päätekijä: Sähkömoottori tai moottori, joka käyttää pumpun akselia.
• Paineenalennusventtiili: Avautuu ohjaamaan ylimääräisen virtauksen takaisin säiliöön, kun järjestelmän paine ylittää asetusarvon.
• Suodattimen kokoonpano: Poistaa hiukkaskontaminaatiota, tyypillisesti 10–25 mikronia normaalissa teollisuuskäytössä.
• Lämmönvaihdin (valinnainen): Ilma- tai vesijäähdytteinen yksikkö, joka pitää nesteen lämpötilan suositellulla käyttöalueella, yleensä 40–60 °C.
• Instrumentointi: Painemittarit, lämpötila-anturit, tasoilmaisimet ja suodattimen paine-eron ilmaisimet antavat käyttäjille reaaliaikaisen näkyvyyden.

Pascalin laki: Fysiikka jokaisen hydraulijärjestelmän takana

Blaise Pascal muotoili periaatteensa 1600-luvulla, ja se on edelleen jokaisen käytössä olevan hydraulijärjestelmän perusfysiikka. Laki sanoo: paine, joka kohdistetaan mihin tahansa suljetussa kokoonpuristumattomassa nesteessä, välittyy tasaisesti ja heikkenemättä kaikkiin suuntiin läpi nesteen.

Käytännössä tämä tarkoittaa, että pieni pumppu ja moottori voivat tuottaa tarpeeksi linjapainetta satoja kertoja suuremman sylinterin käyttämiseen. Harkitse perusesimerkkiä: pumppu syöttää nestettä 200 baarin (20 MPa) paineella. Sylinterin, jonka reiän halkaisija on 100 mm, männän pinta-ala on noin 78,5 cm². Voiman tuotto on paine kerrottuna pinta-alalla - 20 MPa × 78,5 cm² = 157 000 N eli noin 16 tonnia työntövoimaa . Tuo sylinteri saattaa painaa vain 15 kg ja mahtuu käsimatkalaukkua pienempään tilaan.

Tätä voima-kokosuhdetta ei voi verrata pneumaattisilla tai sähkömekaanisilla vaihtoehdoilla vastaavilla kuormilla. Vastaavasti mitoitettu sähköinen lineaarinen toimilaite vaatisi paljon raskaamman ja suuremman moottori-vaihteistokokoonpanon. Tyypillisellä tehtaan ilmanpaineella (6–8 bar) toimivat pneumaattiset sylinterit tarvitsevat monta kertaa suuremman reiän halkaisijan saavuttaakseen saman lähtövoiman. Hydrauliikan tiheysetu johtuu siitä, että kaivinkoneet, ruiskuvalukoneet, lentokoneiden lennonohjaimet ja hydraulipuristimet pysyvät hydraulisesti käytössä vuosikymmeniä sen jälkeen, kun sähköiset vaihtoehdot ovat tulleet käyttökelpoisiksi kevyempiin tehtäviin.

Hydraulipumppujen tyypit ja kuinka ne tuottavat painetta

Pumppu on ainoa aktiivinen energiaa muuntava komponentti hydraulipiirissä. Sen tehtävä on yksinkertainen: luoda virtausta. Paine kehittyy vain, kun tämä virtaus kohtaa vastuksen – toimilaitteen kuormituksen, venttiilin rajoitusten tai linjan kitkan vuoksi. Pumpputyyppien ymmärtäminen selventää paljon järjestelmän suorituskyvystä ja suunnitteluvalinnoista.

Hammaspyöräpumput

Ulkopuoliset hammaspyöräpumput ovat yksinkertaisimpia ja kustannustehokkaimpia hydraulipumppuja. Kaksi ristikkäistä hammaspyörää pyörii tiiviin kotelon sisällä. Neste täyttää hammaspyörän hampaiden väliset tilat tulopuolella, kulkeutuu kotelon kehälle ja puristuu ulos ulostulopuolelta, kun hampaat kohtaavat jälleen. Hammaspyöräpumput ovat kiinteätilavuuksisia laitteita – ne siirtävät saman tilavuuden kierrosta kohti paineesta riippumatta. Ne toimivat luotettavasti n 250 bar ja niitä käytetään laajalti maatalouskoneissa, puunhalkaisukoneissa ja liikkuvissa laitteissa, joissa hinta ja yksinkertaisuus ovat tärkeintä.

Siipipumput

Siipipumput käyttävät jousi- tai painekuormitettuja siipiä, jotka liukuvat sisään ja ulos pyörivän roottorin koloista. Kun roottori kääntyy epäkeskisen nokkarenkaan sisällä, siipien väliset kammiot laajenevat tulopuolella (vetää sisään nestettä) ja supistuvat poistopuolella (poistaa nestettä). Siipipumput tuottavat tasaisemman, hiljaisemman virtauksen kuin hammaspyöräpumput, ja ne ovat yleisiä työstökoneissa ja teollisuuspuristimissa, jotka toimivat 175 bar asti .

Mäntäpumput

Aksiaali- ja radiaalimäntäpumput ovat teollisuuden ja liikkuvan hydrauliikan korkean suorituskyvyn työhevosia. Useat keskiakselin ympärille järjestetyt männät liikkuvat edestakaisin, kun akseli pyörii, vetäen nestettä sisään selkäuinnissa ja työntämällä sitä ulos eteenpäin. Muuttuvatilavuuksiset aksiaalimäntäpumput voivat säätää tehoaan muuttamalla huuhtelulevyn kulmaa, mikä tekee niistä ihanteellisia kuormituksen tunnistaviin ja painekompensoituihin piireihin. Ne toimivat luotettavasti 350-500 bar ja tarjoavat yli 95 prosentin tilavuushyötysuhteen. Ne ovat vakiovalinta kaivinkoneisiin, ruiskuvalukoneisiin ja tarkkuusohjausta vaativiin hydraulikoneistoihin.

Hydrauliventtiilit: suunnan, paineen ja virtauksen hallinta

Venttiilit säätelevät mitä tapahtuu hydraulisen voimayksikön ja toimilaitteiden välillä. Ne määrittävät, mikä toimilaite vastaanottaa virtausta, millä paineella ja millä nopeudella. Ilman venttiilejä hydraulijärjestelmällä ei olisi hallittavuutta – vain raakaa, ohjaamatonta voimaa.

Suuntaohjausventtiilit

Suuntaohjausventtiilit (DCV) ohjaavat paineistetun nesteen haluttuun sylinterin tai moottorin porttiin. 4/3-suuntaventtiili – neljä porttia, kolme asentoa – on yleisin tyyppi teollisuushydrauliikassa. Keskiasennossaan (neutraali) virtaus voidaan estää, ohjata säiliöön tai antaa kellua valitusta keskiasennosta riippuen. Solenoidikäyttöiset DCV:t kytkeytyvät sisään 15-50 millisekuntia , joten ne sopivat nopeisiin, toistettavissa oleviin automatisoituihin sykleihin. Suhteelliset DCV:t moduloivat kelan asentoa jatkuvasti, mikä mahdollistaa tasaisen nopeuden ohjauksen äkillisen päälle/pois-kytkennän sijaan.

Paineensäätöventtiilit

Ylipaineventtiilit asettavat järjestelmän enimmäispaineen kattoon. Alennusventtiilit ylläpitävät alemman vakiopaineen toisiopiirissä. Jaksoventtiilit laukaisevat toisen toimilaitteen vasta sen jälkeen, kun ensimmäinen piiri saavuttaa asetetun paineen – hyödyllinen kiinnitys- ja muovaussarjoissa. Vastapainoventtiilit pitävät kuorman paikoillaan vaatimalla vähimmäisohjauspainetta ennen kuin toimilaitteen annetaan laskeutua, mikä estää hallitsemattoman laskeutumisen painovoiman vaikutuksesta.

Virtauksen säätöventtiilit

Virtauksen säätöventtiilit rajoittavat nesteen virtausta säätelemään toimilaitteen nopeutta. Yksinkertainen neulaventtiili luo säädettävän aukon. Painekompensoidut virtaussäätimet ylläpitävät tasaisen virtausnopeuden kuormituksen vaihteluista riippumatta – jos kuorma kasvaa ja järjestelmän paine nousee, kompensaattori säätyy automaattisesti pitääkseen virtauksen (ja siten toimilaitteen nopeuden) vakiona. Tämä on kriittistä sovelluksissa, kuten puristussyöttöakseleissa tai kuljetinkäytöissä, joissa tasaisella nopeudella on merkitystä kuormituksen vaihteluista riippumatta.

Hydrauliset toimilaitteet: Nestepaineen muuttaminen työksi

Toimilaitteet ovat siellä, missä hydraulisesta energiasta tulee hyödyllistä mekaanista työtä. Kaksi pääluokkaa kattavat suurimman osan sovelluksista: lineaaritoimilaitteet (sylinterit) ja pyörivät toimilaitteet (hydraulimoottorit).

Hydraulisylinterit

Hydraulisylinteri muuttaa nesteen paineen lineaariseksi voimaksi ja liikkeeksi. Paineneste tulee korkin päähän, työntää mäntää ja pidentäen tankoa. Vetäytyäkseen sisään nestettä tulee tangon päähän. Koska sauva vie osan tangon pään alueesta, ulosvetovoima ylittää aina sisäänvetovoiman samalla paineella – suunnittelunäkökohta, joka on otettava huomioon kiinnitys-, muotoilu- ja nostosovelluksissa.

Sylinterityyppejä ovat raidetangosylinterit (helppo huoltaa, laajalti saatavilla vakioreikäkokoina 25 mm - 200 mm), hitsatut sylinterit (kompaktit, korkeammat paineluokat) ja teleskooppisylinterit (useita sisäkkäisiä vaiheita pitkälle iskulle lyhyellä kokoonpainuvalla pituudella, yleinen kippiautoissa ja kippiperävaunuissa). Hydraulisissa puristimissa käytetyt raskaat sylinterit toimivat rutiininomaisesti yli 500 tonnia .

Hydrauliset moottorit

Hydraulimoottorit muuttavat nestevirtauksen ja paineen jatkuvaksi pyöriväksi liikkeeksi. Vaihteistomoottorit, siipimoottorit ja mäntämoottorit heijastavat pumppuvastineitaan, mutta toimivat käänteisessä energian muuntamisessa. Suuren vääntömomentin ja hitaita radiaalimäntämoottoreita käytetään pyörissä, vinsseissä ja kuljetinkäytöissä, joissa suora kytkentä kuormaan eliminoi vaihteistot. Suuren kaivosauton pyörämoottori saattaa toimittaa yli 10 000 Nm vääntömomentti paketista, joka sopii itse pyörännavan sisään.

Hydrauliikkaneste: miksi sillä on enemmän merkitystä kuin useimmat ihmiset ymmärtävät

Hydraulineste ei ole vain väliaine, joka kuljettaa painetta – se on samanaikaisesti voiteluaine jokaiselle piirin pumpulle, venttiilille ja toimilaitteelle. Sen valinta vaikuttaa suoraan järjestelmän tehokkuuteen, komponenttien käyttöikään ja vikariskiin. Väärän nesteen käyttö tai hyvän nesteen hajoaminen on yksi yleisimmistä hydraulijärjestelmän vikojen syistä kentällä.

Mineraaliöljypohjaisia ​​nesteitä (ISO VG 46- ja ISO VG 68 -luokat ovat yleisimmät) käytetään useimmissa teollisuus- ja liikkuvissa hydraulijärjestelmissä. Ne tarjoavat erinomaisen voitelevuuden, hyvän lämpöstabiilisuuden ja laajan kaupallisen saatavuuden. ISO VG 46 on oletusvalinta useimpiin teollisiin HPU-asennuksiin, jotka toimivat 20–50 °C:n lämpötilassa.

Palonkestävät nesteet ovat pakollisia sovelluksissa lähellä avotulta, kuumia pintoja tai ympäristöissä, joissa palovaara on lainsäädännöllinen huolenaihe – terästehtaat, painevalu, maanalainen kaivos. Vaihtoehtoja ovat vesi-glykolisekoitukset (HFC), fosfaattiesterit (HFD) ja biohajoavat kasvipohjaiset nesteet. Jokaisella on erityiset yhteensopivuusvaatimukset tiivisteille, pinnoitteille ja metalleille. Esimerkiksi fosfaattiesterinesteet vahingoittavat polyuretaanitiivisteitä ja vaativat täydellisen järjestelmän huuhtelun ja tiivisteen vaihdon, kun vaihdetaan mineraaliöljystä.

Nestekontaminaatio aiheuttaa arviolta 70–80 prosenttia hydraulijärjestelmän vioista. Hiukkaskontaminaatio – metallin kulumisjäämät, nielty lika, valuhiekka – toimii hankaavana aineena pumppujen ja venttiilien välyksissä mikroneina mitattuna. ISO-puhtauskoodit (ISO 4406) luokittelevat kontaminaatiotasot hiukkasmäärän mukaan millilitraa kohti kolmeen kokoluokkaan. Useimmat mäntäpumppujen valmistajat vaativat nesteen puhtautta ISO 16/14/11 tai parempi takuun voimassaolon säilyttämiseksi. Tämän tason saavuttaminen ja ylläpitäminen vaatii tehokkaita paluulinjan suodattimia, ilmaussuodattimia säiliön täyttöpisteissä ja säännöllisiä öljynäytteenottoohjelmia.

Kuinka täydellinen hydraulipiiri toimii askel askeleelta

Nesteen jäljittäminen täydellisen työpiirin läpi tekee kaikkien komponenttien välisestä vuorovaikutuksesta selkeän. Seuraavassa kuvataan tyypillinen avoimen keskuksen teollisuushydraulijärjestelmä, joka saa voimansa kaksitoimista sylinteriä käyttävästä hydraulisesta voimayksiköstä.

1. Lepotilassa oleva neste säiliössä. HPU-moottori on sammutettu. Neste istuu säiliöön ilmakehän paineessa, ilmastoitu ja suodatettu edellisestä syklistä.
2. Moottori käynnistyy, pumppu imee nestettä. Sähkömoottori käyttää pumpun akselia. Pumppu luo matalapaineisen vyöhykkeen tuloaukkoonsa, joka imee nestettä imusuodattimen läpi pumpun koteloon.
3. Pumppu paineistaa syöttöjohdon. Pumppu syrjäyttää nesteen painelinjaan. Koska suuntaventtiili on neutraalissa (keski-) asennossa, virtaus kiertää takaisin säiliöön kuormittamattoman keskikanavan kautta alhaisella paineella, mikä minimoi energiankulutuksen valmiustilassa.
4. Käyttäjä tai ohjausjärjestelmä antaa signaalin suuntaventtiilille. Solenoidi siirtää venttiilin kelaa yhdistäen pumpun syöttöjohdon sylinterin kannen pään porttiin ja liittämällä tangon pään portin paluulinjaan.
5. Sylinteri ulottuu kuormituksen alaisena. Paineneste tulee korkin päähän, mikä lisää voimaa männän pintaan. Sylinteri ulottuu ja syrjäyttää nesteen varren päästä takaisin venttiilin läpi paluulinjaan.
6. Järjestelmän paine nousee vastaamaan kuormitusvastusta. Jos kuorma on raskas, järjestelmän paine nousee, kunnes voimatasapaino täyttyy. Jos tarve ylittää ylipaineventtiilin asetusarvon, varoventtiili avautuu ja ohjaa ylimääräisen virtauksen säiliöön, mikä estää ylipaineen muodostumisen.
7. Paluuneste kulkee suodattimen ja lämmönvaihtimen läpi. Toimilaitteesta palaava neste kulkee paluulinjan suodattimen läpi poistaen työjakson aikana kertyneet epäpuhtaudet. Jos lämmönvaihdin on asennettu, nesteen lämpötilaa hallitaan täällä.
8. Neste palaa säiliöön, sykli toistuu. Vakioitu neste tulee takaisin säiliöön, ilma erotetaan ja neste on valmis seuraavaan tarpeeseen.

Avoin keskus vs. suljetun keskuksen hydraulijärjestelmät

Termit avoin keskus ja suljettu keskus kuvaavat sitä, mitä tapahtuu virtaukselle, kun kaikki suuntaventtiilit ovat neutraalissa (käynnistämättömässä) asennossaan. Tällä erolla on merkittäviä seurauksia järjestelmän tehokkuuteen, vasteeseen ja suunnittelun monimutkaisuuteen.

Avoimen keskuksen järjestelmät

Avoin keskusjärjestelmässä pumpun virtaus kiertää takaisin säiliöön suuntaventtiilien avoimien keskikanavien kautta, kun toimilaitetta ei käytetä. Pumppu käy alhaisella paineella valmiustilassa, mikä vähentää lämmöntuotantoa ja pumpun kulumista. Kiinteätilavuuksiset hammaspyöräpumput sopivat hyvin avoimen keskuspiireihin. Tämä on hallitseva arkkitehtuuri maataloustraktoreissa, trukeissa ja yksinkertaisemmissa liikkuvissa laitteissa.

Suljetun keskuksen järjestelmät

Suljetussa keskusjärjestelmässä kaikki venttiiliportit on tukossa neutraalissa asennossa. Pumpun tulee olla muuttuvatilavuuksinen (tai käyttää akkua), jotta vältetään kuollut suunta täydellä paineella tukkeutuneita portteja vastaan. Painekompensoidut säädettävät mäntäpumput ovat vakiopari – ne menevät lähes nollavirtaukseen, kun toimilaitteen kysyntää ei ole, pitäen asetetun paineen pienin energiakustannuksin. Suljetun keskuksen järjestelmät tukevat useita itsenäisiä toimilaitteita, jotka toimivat samanaikaisesti eri paineissa, mikä tekee niistä standardin monimutkaisissa teollisuuskoneissa, servohydraulisissa testausjärjestelmissä ja edistyneissä hydraulisissa tehoyksiköissä valmistusautomaatiota varten.

Hydraulijärjestelmistä riippuvat todelliset sovellukset

Hydraulisten sovellusten monimuotoisuus heijastaa tekniikan ainutlaatuista yhdistelmää korkeasta voimatiheydestä, hallittavuudesta ja luotettavuudesta ankarissa ympäristöissä.

Rakennus- ja maansiirtolaitteet

30-tonnisessa kaivukoneessa voi olla viisi tai useampi itsenäisesti ohjattu hydraulipiiri - puomi, varsi, kauha, kääntö ja liike - kaikki toimitetaan yhdestä tai kahdesta HPU:sta, jotka tuottavat yhdistettyjä virtauksia yli 400 l/min 350 barissa . Hydraulijärjestelmän avulla käyttäjät voivat samanaikaisesti heilauttaa ylärakennetta samalla kun puomi lasketaan ja kauha kierretään – kolmiakselinen koordinoitu liike, joka olisi lähes mahdotonta mekaanisilla vivustoilla. Telaketjupuskukoneet, pyöräkuormaajat, tiehöylät ja hydrauliset kivenmurskaimet ovat kaikki riippuvaisia ​​samoista hydrauliikan perusperiaatteista.

Teollisuuspuristimet ja muovauskoneet

Metallien meistopuristimet, taontavasarat, syvävetopuristimet ja kumin puristuspuristimet ovat kaikki riippuvaisia hydraulisista järjestelmistä ensisijaisen voimansa tuottamisessa. Voi kehittyä suuri hydraulinen taontapuristin 80 000 kN (8 000 tonnia) muodostavasta voimasta. Tällaisen puristimen hydraulinen voimayksikkö on merkittävä asennus - usein useita pumppukokoonpanoja, joiden yhdistetty moottoriteho ylittää 1 000 kW -, mutta puristimen iskun nopeutta ja voimaa voidaan ohjata millimetrin tarkkuudella servoproportsionaalisten venttiilipiirien avulla.

Ruiskuvalukoneet

Perinteiset hydrauliset ruiskuvalukoneet käyttävät keskitettyä HPU:ta puristus-, ruiskutus-, ruuvin kierto- ja irrotusjaksojen tehostamiseen. 1000 tonnin puristusvoimakone vaatii hydraulijärjestelmän, joka pystyy tuottamaan tämän voiman toistuvasti 10–15 sekunnin jaksoissa. Servoventtiilin ruiskutusakseleilla varustetut muuttuvatilavuuksiset pumput HPU:t tarjoavat korkean puristusvoiman ja tarkan ruiskutusnopeuden profiloinnin yhdistelmän, jota nykyaikainen muoviosien laatu vaatii.

Ilmailu- ja lentokonejärjestelmät

Kaupalliset lentokoneet käyttävät hydraulijärjestelmiä, jotka toimivat klo 3 000–5 000 psi (207–345 bar) ohjaamaan lennonohjauspintoja, laskutelineitä, pyörän jarruja ja työntövoiman kääntäjiä. Boeing 737:ssä on kolme itsenäistä hydraulijärjestelmää, joiden yhdistetty nestetilavuus on noin 90 litraa. Redundanssiarkkitehtuuri varmistaa, että yksikään vika ei voi viedä lentokoneelta hydraulista tehoa kriittisille pinnoille. Lentokoneiden HPU:t (joita ilmailussa kutsutaan hydraulisiksi voimayksiköiksi) käyttävät moottorikäyttöisiä pumppuja, sähkömoottoripumppuja ja mäntäilmaturbiineja varalähteinä.

Offshore- ja merisovellukset

Öljy- ja kaasukaivojen vedenalaiset puhalluksenestolaitteet (BOP) käyttävät esiladattuja hydrauliakkuja massiivisten mäntä- ja rengastiivisteelementtien sulkemiseen hätätilanteessa. Offshore-nostureiden, kiinnitysvinssien ja putkenasennuskiristinten hydraulijärjestelmät toimivat suolasuihkussa, tärinässä ja äärimmäisissä lämpötiloissa, mikä heikentäisi nopeasti sähköisiä vaihtoehtoja. Hydrauliöljyn itsevoiteleva luonne ja hydraulikomponenttien iskukuormituksen sieto tekevät hydrauliikasta ainoan käytännöllisen valinnan näissä ympäristöissä.

Yleisiä hydraulijärjestelmän vikoja ja niiden diagnosointia

Myös hyvin huolletut hydraulijärjestelmät aiheuttavat vikoja. Tietäminen, mitkä oireet viittaavat mihinkin juurisyihin, lyhentää vianmääritysaikaa dramaattisesti.

Hidas tai heikko toimilaitteen suorituskyky

Jos sylinteri ulottuu hitaasti tai moottori käy alle nimellisnopeuden, tarkista pumpun lähtövirtaus ja paine ensin. Kulunut hammaspyöräpumppu voi kadota 15–25 prosenttia nimellisvirtauksestaan sisäisen vuodon kautta ennen kuin käyttäjä huomaa selviä oireita. Painemittarin lukemat, jotka ovat alhaisemmat kuin varoventtiilin asetusarvo kuormitettuna, osoittavat joko pumpun kulumista tai osittain auki olevaa varoventtiiliä. Sisäinen vuoto sylinterissä (ohitamalla männän tiivisteet) aiheuttaa virumista jatkuvassa kuormituksessa – testattavissa käyttämällä täyttä painetta ja mittaamalla, ajaako sylinteri suuntaventtiilin ollessa tukossa.

Liiallinen lämmöntuotanto

Yli 60–70 °C:n käyttölämpötila nopeuttaa nesteen hajoamista, tiivisteen heikkenemistä ja pumpun kulumista. Yleisiä syitä ovat liian lähelle työpainetta asetettu ylipaineventtiili (joka aiheuttaa jatkuvaa ylimääräistä virtausta), tukkeutunut tai alimitoitettu lämmönvaihdin, riittämätön säiliön tilavuus tai likaantunut neste, jonka viskositeetti on heikentynyt. Jatkuvasti kuumana käyvä järjestelmä kuluttaa tiivistesarjan murto-osan normaalista käyttöiästä.

Meluisa pumpun toiminta

Kavitaatio – höyrykuplien muodostuminen ja romahtaminen pumpun imuaukossa – tuottaa erottuvaa kolinaa tai jauhamista ja aiheuttaa vakavia eroosiovaurioita pumpun sisäosissa. Se johtuu ahtautuneesta imuletkusta, tukkeutuneesta imusuodattimesta, liian kylmästä ja viskoosista nesteestä tai liian alhaisesta säiliön tasosta. Ilmastus, jossa ilmaa imeytyy vuotavan akselitiivisteen tai löystyneen imuliittimen kautta, aiheuttaa säiliössä voimakkaampaa vinkumista tai vaahtoamista. Molemmat olosuhteet on korjattava viipymättä pumpun tuhoutumisen välttämiseksi.

Ulkoinen vuoto

Hydrauliöljyvuodot ovat sekä toiminnallinen ongelma että ympäristö- ja palovaara. Kiinnitysvuodot johtuvat usein virheellisestä asennuksesta – yli- tai alikiristetyistä kierreliitännöistä, vaurioituneista tiivistepinnoista tai vääristä kierteiden muodoista (esimerkiksi NPT:n ja BSP:n sekoittaminen). Sylinterin varren tiivisteen vuodot viittaavat kuluneisiin tai vaurioituneisiin tankojen tiivisteisiin, uurrettuihin tangon pintoihin tai tangon liialliseen sivuttaiseen kuormitukseen. Kussakin tapauksessa korjaus on yksinkertaista, kun lähde on tunnistettu oikein.

Hydraulijärjestelmän ylläpidon parhaat käytännöt

Suurin osa hydraulijärjestelmän vioista on estettävissä rakenteellisella huollolla. Seuraavat käytännöt, joita sovelletaan johdonmukaisesti, pidentävät komponenttien käyttöikää ja vähentävät suunnittelemattomia seisokkeja.

• Öljynäytteenotto ja analyysi: Ota nestenäyte piirin jännitteisestä, pyörteisestä kohdasta 500–1 000 käyttötunnin välein. Laboratorioanalyysit raportoivat hiukkasmäärän, viskositeetin, vesipitoisuuden, happoluvun ja alkuaineiden kulumismetallit. Useiden näytteiden trenditulokset havaitsevat ongelmat ennen kuin ne aiheuttavat epäonnistumisen.
• Suodattimen vaihto aikataulussa: Noudata valmistajan aikavälejä tai, parempi, vaihda suodattimet paine-eron ilmaisimen tilassa. Ohitusilmaisin, joka on poksahtanut, tarkoittaa, että saastunutta nestettä on kiertänyt suodattamattomana – vakava tapahtuma, joka vaatii perussyyn tutkimista.
• Säiliön taso ja tuulettimen huolto: Tarkista taso päivittäin suuritehoisissa koneissa. Vaihda säiliön huohotinsuodattimet valmistajan aikataulun mukaan – tukkeutunut huohotin luo säiliöön tyhjiön, joka edistää kavitaatiota. Suurin osa tuulettimista on vaihdettava joka kerta 1000-2000 tuntia normaaleissa teollisuusympäristöissä.
• Kytkin ja moottorin kohdistus: Virhe HPU-moottorin ja pumpun välillä aiheuttaa radiaalisia sivukuormia pumpun akselin laakereihin, joita ei ole suunniteltu niille. Jo 0,1 mm:n yhdensuuntainen poikkeama voi puolittaa laakerin käyttöiän. Laserlinjaus asennuksen aikana ja moottorin tai pumpun vaihdon jälkeen on paras käytäntö.
• Letkun ja liitosten tarkastus: Hydrauliletkuilla on rajallinen käyttöikä ulkonäöstä riippumatta. Monet valmistajat suosittelevat letkujen vaihtamista a kuuden vuoden sykli teollisissa sovelluksissa. Tarkasta letkut neljännesvuosittain hankauksen, taipumisen, kannen halkeamien ja liitososan tiiviysten varalta. Letkun vikaantuminen 350 baarissa on vakava turvallisuustapahtuma.
• Ylipaineventtiilin tarkastus: Tarkista ylipaineventtiilin halkeaman paine vuosittain käyttämällä kalibroitua testimittaria ja virtausmittaria. Varoventtiili, joka on ajautunut alle asetuspisteensä, rajoittaa järjestelmän enimmäisvoimaa; joka on juuttunut auki, estää paineen muodostumisen ollenkaan.

Hydrauliikka vs. pneumatiikka vs. sähkömekaaninen: Milloin kukin valita

Kaikki kolme tekniikkaa lähettävät ja ohjaavat tehoa, mutta jokaisella on suorituskykyverhoalue, jossa se on selvästi muita parempi.

Pneumaattiset järjestelmät käyttävät 6–12 baarin paineilmaa ja ovat ihanteellisia nopeaan, kevyeen lineaarikäyttöön: kiinnitys, osien siirto, pienet puristimet ja paineilmatyökalut. Niiden etuja ovat puhtaus (ei öljyn likaantumista), nopeat sykliajat ja alhaiset komponenttien kustannukset. Niiden rajoituksena on voimantuotto – 63 mm:n reikäinen pneumaattinen sylinteri 6 baarin paineella tuottaa noin 1 870 N, mikä on murto-osa sen hydraulisen vastineen suorituskyvystä samalla porauskoolla.

Sähkömekaaniset toimilaitteet (servomoottorin kuularuuvi tai servomoottorin vaihteisto) tarjoavat parhaan paikannustarkkuuden ja yksinkertaisimman energianvalvonnan. Ne ovat yhä kilpailukykyisempiä hydrauliikan kanssa, jonka voimaalueet ovat noin 200 kN lineaarisille akseleille. Tämän kynnyksen ylittäessä moottorin ja vaihteiston koot muuttuvat epäkäytännöllisiksi ja hydraulisylinterit ovat teknisesti ja taloudellisesti ylivoimaisia.

Hydrauliikka on edelleen selkeä valinta, kun voimavaatimukset ylittävät 200 kN, kun iskukuormitukset ja ylikuormituksen sietokyky ovat kriittisiä, kun toimilaitteen on pysyttävä asennossaan jatkuvassa kuormituksessa ilman jatkuvaa tehonottoa tai kun käyttöympäristö – lämpö, ​​tärinä, huuhtelu, räjähdysvaara – sulkee pois tai vaikeuttaa sähköratkaisuja. Hydraulisen tehoyksikön kyky syöttää useita toimilaitteita eri paineilla ja virtauksilla yhdestä virtalähteestä tarjoaa myös järjestelmäarkkitehtuurin etuja, joita on vaikea jäljitellä hajautetuilla sähkömekaanisilla käytöillä.
