Miten hydrauliikka toimii: periaatteet, komponentit ja järjestelmät

Kuinka hydrauliikka toimii: ydinperiaate

Hydrauliikka toimii käyttämällä paineistettua nestettä - melkein aina öljyä - siirtämään voimaa ja liikettä pisteestä toiseen. Taustalla oleva fysiikka tulee Pascalin laista, jonka mukaan suljettuun nesteeseen kohdistettu paine välittyy tasaisesti kaikkiin suuntiin nesteessä. Yksinkertaisesti sanottuna: paina suljetun, nesteellä täytetyn järjestelmän toista päätä, niin voima kulkee välittömästi ja tasaisesti minne tahansa suuntaat sen.

Tämä tekee hydrauliikasta erittäin hyödyllisen. Suurelle alueelle kohdistettu suhteellisen pieni voima voi tuottaa massiivisen ulostulovoiman pienemmällä alueella – tai sama voima voi siirtää kuorman suuren matkan yli hienolla ohjauksella. Tuo yhdistelmä voiman kertominen, tarkkuus ja tiiviys Siksi hydraulijärjestelmät käyttävät kaivinkoneita, lentokoneiden laskutelineitä, teollisuuspuristimia ja satoja muita koneita, joiden on kestettävä vakavia kuormia ilman valtavia mekaanisia yhteyksiä.

Useimpien nykyaikaisten hydraulijärjestelmien ytimessä on a Hydraulinen voimayksikkö (HPU) — itsenäinen kokoonpano, joka tuottaa, muokkaa ja toimittaa paineistettua nestettä varsinaista työtä tekeville toimilaitteille. Koko järjestelmän toiminnan ymmärtäminen tarkoittaa sen ymmärtämistä, mitä kussakin vaiheessa tapahtuu, säiliöstä sylinteriin ja takaisin.

Pascalin laki ja voiman kertomisen takana oleva fysiikka

Blaise Pascal muotoili periaatteensa 1650-luvulla, mutta sen suunnittelusovellukset levisivät teollisen vallankumouksen aikana. Laki on suoraviivainen: staattisessa nesteessä mikä tahansa paineen muutos yhdessä pisteessä välittyy ilman häviötä jokaiseen toiseen pisteeseen nesteessä. Siihen ei liity mekaanista vipuvoimaa tai vaihteiston vähennystä - neste kuljettaa itse signaalin.

Käytännön tulos on yksinkertainen mutta tehokas yhtälö:

Voima = paine × pinta-ala

Jos kohdistat 100 baarin painetta sylinteriin, jonka mäntäpinta-ala on 50 cm², ulostulovoima on 50 000 N – noin 5 tonnia. Skaalaa männän pinta 500 cm²:iin samalla paineella ja saat 500 000 N eli 50 tonnia. Pumppu, joka tuottaa tämän 100 baarin, ei muutu; vain sylinterin koko muuttaa lähtövoimaa. Tätä skaalautuvuutta on mahdotonta yhdistää puhtaasti mekaanisiin järjestelmiin, joiden kompakti on vertailukelpoinen.

On kuitenkin olemassa kompromissi. Et voi saada mitään turhaan. Suurempi sylinteri, joka käyttää enemmän voimaa, liikkuu hitaammin, kun sitä syötetään samalla virtausnopeudella. Virtauksen, paineen ja nopeuden välinen suhde on kiinteä: lisää voimaa suurentamalla mäntää, jolloin mäntä liikkuu suhteellisesti hitaammin samalla pumpun teholla. Tästä syystä hydraulijärjestelmien suunnittelijoiden on tasapainotettava toimilaitteen koko, pumppukapasiteetti ja käyttöpaine jokaisessa sovelluksessa.

Miksi nestettä käytetään ilma- tai mekaanisten nivelten sijasta

Nesteet ovat käytännössä kokoonpuristumattomia käytännön työpaineissa. 350 baariin puristettu hydrauliöljy muuttaa tilavuutta alle 2 %. Tämä lähes kokoonpuristumattomuus tarkoittaa, että hydrauliset toimilaitteet reagoivat lähes välittömästi ja pitävät asentonsa kuormituksen alaisena ilman ajautumista – pneumaattiset (ilmapohjaiset) järjestelmät eivät voi vastata toisiinsa, koska ilma on kokoonpuristuvaa ja toimii enemmän kuin jousi. Tarkkaa kuormanpitoa vaativissa sovelluksissa, kuten nosturi, joka pitää kuorman keskellä ilmaa tai puristin, joka ylläpitää puristusvoimaa, hydrauliikka on oletusvalinta.

Mekaaniset vivustot – vaihteet, vivut, lyijyruuvit – voivat teoriassa tehdä samanlaisia ​​töitä, mutta niistä tulee valtavia ja raskaita suurilla voimilla. 100 tonnin hydraulipuristin mahtuu korjaamoon. Mekaaninen vastine täyttäisi rakennuksen.

Hydraulijärjestelmän tärkeimmät osat

Jokaisella hydraulipiirillä – yksinkertaisesta trukin mastosta monimutkaiseen laivanohjausjärjestelmään – on yhteiset ydinkomponentit. Jokaisella on tietty tehtävä, ja minkä tahansa osan epäonnistuminen tyypillisesti kaataa koko järjestelmän.

Säiliö

Säiliö varastoi hydraulinesteen, kun se ei kierrä järjestelmässä. Se tekee enemmän kuin vain pidättelee öljyä – hyvin suunniteltu säiliö mahdollistaa ilmakuplien nousemisen nesteestä (ilmanpoisto), antaa lämmön haihtua ja saastuttavat hiukkaset laskeutuvat. Useimmat säiliöt on mitoitettu siten, että niissä on vähintään 3–5 kertaa pumpun minuuttivirtausnopeus, mikä antaa öljylle riittävästi viipymisaikaa ehjäytyäkseen ennen uudelleenkierrätystä. Teollisissa hydrauliikkayksiköissä säiliö on tyypillisesti hitsattu terässäiliö, jossa on tarkastusaukot, tyhjennystulpat, tasomittarit ja huohotinsuodatin, joka mahdollistaa ilmanvaihdon ilman kontaminaatiota.

Hydraulipumppu

Pumppu muuntaa mekaanisen energian (sähkömoottorista tai moottorista) nestevirtaukseksi. Se ei luo painetta suoraan - se luo virtauksen. Paine kasvaa vain, kun tämä virtaus kohtaa vastuksen piirissä. Hydraulijärjestelmissä käytetään kolmea pääpumpputyyppiä:

• Hammaspyöräpumput - yksinkertainen, kestävä ja halpa; kiinteä siirtymä; yleinen matalapainesovelluksissa noin 200–250 bariin asti
• Siipipumput — Hiljaisempi kuin hammaspyöräpumput, kohtalainen painekyky, sopii työstökoneille, jotka vaativat vähän melua
• Mäntäpumput — suurin hyötysuhde ja painekyky, usein jopa 400–700 bar; saatavana kiinteänä tai muuttuvana tilavuutena; Vakiovalinta vaativiin teollisuus- ja mobiilisovelluksiin

Säädettävät mäntäpumput ovat erityisen arvokkaita, koska ne säätävät tehonsa vastaamaan todellista kysyntää, mikä vähentää dramaattisesti energiahukkaa verrattuna kiinteätilavuuksisiin pumppuihin, joiden on ohitettava ylimääräinen virtaus varoventtiilin yli.

Ohjausventtiilit

Venttiilit ohjaavat, säätelevät ja rajoittavat nestevirtausta koko piirissä. Pääluokat ovat:

• Suuntasäätöventtiilit (DCV) — määrittää, mikä toimilaite vastaanottaa virtauksen ja mihin suuntaan se liikkuu; tyypillisesti solenoidikäyttöinen kauko- tai automatisoituun ohjaukseen
• Paineenalennusventtiilit — toimii järjestelmän turvakattona; kun paine ylittää asetusarvon, ne avautuvat ja ohjaavat virtauksen takaisin säiliöön, mikä estää komponenttien vaurioitumisen
• Virtauksen säätöventtiilit — mittaa toimilaitteen virtausnopeuden säätämällä sen nopeutta kuormituksen vaihteluista riippumatta
• Takaiskuventtiilit — salli virtauksen vain yhteen suuntaan, mikä suojaa komponentteja vastapaineelta ja estää kuorman ajautumisen

Toimilaitteet: Sylinterit ja moottorit

Toimilaitteet muuttavat nesteenergian takaisin mekaaniseksi työksi. Hydraulisylinterit tuottavat lineaarista liikettä – männänvarsi ulottuu ja vetäytyy sisään. Hydraulimoottorit tuottavat pyörivää liikettä, aivan kuten pumppu, joka pyörii taaksepäin. Sylinterin voimat vaihtelevat yleensä muutamasta kilonewtonista pienten koneiden kohdalla kymmeniä tuhansia kilonewtoneja raskaan teollisuuden puristimissa ja offshore-nostolaitteissa.

Suodattimet ja lämmönvaihtimet

Likaantuminen on suurin syy hydraulikomponenttien vioittumiseen – komponenttien valmistajien tutkimukset väittävät johdonmukaisesti 70–80 % hydraulihäiriöistä nesteen saastumiseen. Suodattimet poistavat kiinteät hiukkaset; useimmat teollisuusjärjestelmät tavoittelevat ISO-puhtaustasoa 16/14/11 tai korkeammalle. Lämmönvaihtimet (öljynjäähdyttimet) pitävät nesteen lämpötilan suositellulla käyttöalueella, tyypillisesti 30–60 °C mineraaliöljyjärjestelmissä. Jatkuva ylikuumeneminen heikentää öljyn viskositeettia, nopeuttaa hapettumista ja lyhentää tiivisteen käyttöikää dramaattisesti.

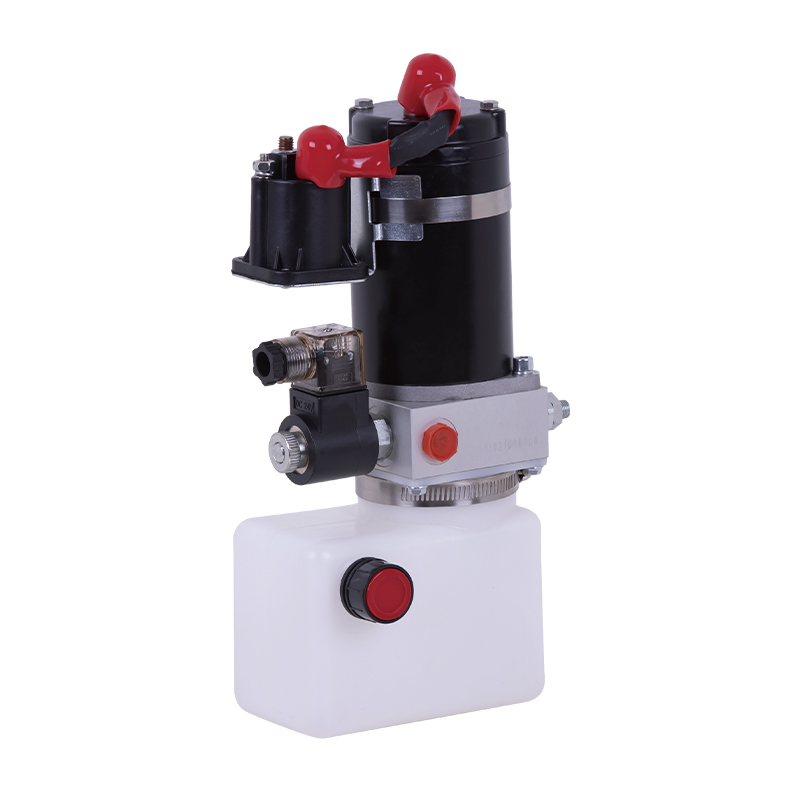

Mikä on hydraulinen voimayksikkö ja mitä se tekee

A Hydraulivoimayksikkö (HPU) - jota joskus kutsutaan hydrauliseksi voimanlähteeksi - on järjestelmän hydraulisen energian paketoitu lähde. Se integroi moottorin, pumpun, säiliön, ylipaineventtiilin, suodattimen ja usein jäähdyttimen yhdeksi, alustalle asennettavaksi kokoonpanoksi, joka voidaan asentaa ja ottaa käyttöön yhtenä yksikkönä. HPU on hydraulipiirin "konehuone"; kaikki alavirtaan - sylinterit, moottorit, venttiilit - kytkeytyy takaisin siihen.

Teollisissa olosuhteissa hydraulinen voimayksikkö voi palvella yhtä konetta tai toimittaa paineistettua nestettä koko tuotantolinjalle keskusjakoputken kautta. Offshore-alustat käyttävät yleensä useiden satojen kilowattien HPU:ita räjähdyssuojaimien, nousuputkien kiristimien ja putkenkäsittelylaitteiden ohjaamiseen. Sitä vastoin pieneen metallinmuovauspuristimeen tarkoitetussa kompaktissa HPU:ssa voi olla 5 kW:n moottori ja 20 litran säiliö.

Hydraulisen voimayksikön suunnitteluun liittyviä huomioita

Hydraulivoimayksikön valinta ja määrittäminen sisältää useita toisistaan riippuvaisia valintoja:

• Käyttöpaine — useimpien teollisuuskäyttöisten HPU:iden nimellispaineet ovat 150–350 baaria; korkeammat paineet mahdollistavat pienemmät toimilaitteet samalla voimalla, mutta vaativat korkealaatuisempia tiivisteitä ja letkuja
• Virtausnopeus — määrittää toimilaitteen nopeuden; on sovitettava samanaikaisesti toimitettavien toimilaitteiden lukumäärään ja kokoon
• Säiliö capacity — Suuremmat säiliöt parantavat lämmönhallintaa ja ilmanpoistoa; alimitoitettu säiliö johtaa ylikuumenemiseen ja kavitaatioon
• Moottorin tyyppi — sähkömoottorit ovat vakiona kiinteissä asennuksissa; diesel- tai bensiinimoottorit käyttävät liikuteltavia HPU-laitteita, jos verkkovirtaa ei ole saatavilla
• Hallitse hienostuneisuutta — perus on/off-järjestelmät sopivat yksinkertaisiin sovelluksiin; suhteelliset tai servo-ohjatut HPU:t mahdollistavat tarkan paineen ja virtauksen säätelyn, mikä on välttämätöntä ruiskuvalussa, CNC-koneissa ja testauslaitteissa

Hyvin suunniteltu hydraulinen tehoyksikkö sisältää myös instrumentoinnin: painemittarit, lämpötila-anturit, tasokytkimet ja usein PLC:n tai ohjauspaneelin käynnistys-/pysäytysjaksojen automatisoimiseksi, nesteen tilan seuraamiseksi ja vikahälytyksiä varten. Tämä instrumentointi muuttaa paljaan HPU:n hallittavaksi, ylläpidettäväksi järjestelmäksi.

Kuinka neste virtaa täydellisen hydraulipiirin läpi

Täydellisen käyttösyklin läpikäyminen paljastaa, miten kukin komponentti vaikuttaa. Otetaan yksinkertainen kaksitoiminen sylinteripiiri – sellainen, jota käytetään hydraulipuristimessa tai työstökoneen kiinnitysyksikössä:

1. Hydraulivoimayksikön sähkömoottori käynnistää ja käyttää pumppua. Pumppu imee nestettä säiliöstä imusuodattimen kautta.
2. Pumppu syöttää jatkuvan öljyvirran painelinjaan. Koska toimilaite ei vielä liiku, paine kasvaa nopeasti. Järjestelmän varoventtiili valvoo tätä painetta ja avautuu, jos se ylittää asetetun maksimiarvon, ja palauttaa ylimääräisen öljyn säiliöön.
3. Käyttäjä (tai PLC) aktivoi suunnansäätöventtiilin solenoidin ja siirtää sen kelaa. Öljy johdetaan nyt sylinterin kannen päähän - täysreikäiselle puolelle - työntäen männän vartta ulospäin. Tangon päästä paluuöljy virtaa takaisin DCV:n läpi säiliöön.
4. Sylinteri ulottuu ja tekee työtä - puristaa, puristaa, muotoilee. Järjestelmän paine nousee vastaamaan kuormaa. Jos kuorma on erittäin raskas, paine lähestyy varoventtiilin asetusta. Jos kuorma on kevyt, paine pysyy alhaisena ja energiankulutus on vaatimaton.
5. Sisäänvetämiseksi solenoidi kytkeytyy pois päältä (tai peruuttaa), DCV vaihtaa taaksepäin ja öljy virtaa sylinterin varren päähän. Mäntä vetäytyy sisään ja öljy poistuu korkin päästä takaisin säiliöön.
6. Paluuöljy kulkee paluulinjan suodattimen läpi ennen kuin se menee takaisin säiliöön ja poistaa kaikki syklin aikana kerääntyneet epäpuhtaudet.

Tämä täydellinen silmukka - säiliöstä pumpun, venttiilin, sylinterin kautta ja takaisin säiliöön - on suljettu hydraulipiiri. Nykyaikaiset järjestelmät lisäävät parannuksia: painekompensoidut säädettävät pumput, jotka tuottavat virtauksen vain silloin, kun toimilaite sitä vaatii, suhteelliset venttiilit, jotka mahdollistavat tasaisen nopeuden nousun, ja akut, jotka varastoivat paineistettua nestettä lyhyiden huipputarpeiden täyttämiseksi ilman pumppua ylimitoitettua.

Akkujen rooli

Akut ansaitsevat erityismaininnan, koska ne ymmärretään usein väärin. Hydrauliakku varastoi energiaa paineistettuun nesteeseen (rakko- tai mäntätyypit ovat yleisimpiä) käyttämällä puristettua typpikaasua energian varastointiaineena. Niillä on useita toimintoja: tasoittaa hammaspyöräpumppujen painepulssiota, tuottaa lyhyitä suuren virtauksen purskeita, jotka vaativat paljon suuremman pumpun, ja ylläpitävät järjestelmän painetta, kun pumppu on pois päältä (esimerkiksi puristetun työkappaleen pitäminen kiinni koneen pyöriessä toimintojen välillä). Hätä- tai vikaturvajärjestelmissä – esimerkiksi lentokoneiden laskutelineissä – akut tarjoavat riittävästi varastoitua energiaa kriittisen toimenpiteen suorittamiseen, vaikka päävirtalähde vikaantuisi.

Hydrauliikkaneste: mitä se on ja miksi sillä on merkitystä

Neste ei ole vain passiivinen väliaine – se on kriittinen suunnittelumateriaali. Hydraulinesteen tulee samanaikaisesti siirtää voimaa, voidella pumpun ja venttiilien sisällä olevat liikkuvat osat, suojata metallipintoja korroosiolta, vastustaa vaahtoamista ja pysyä vakaana laajalla lämpötila-alueella. Väärä nestevalinta lyhentää komponenttien käyttöikää ja aiheuttaa virheellistä järjestelmän toimintaa.

Verrattu nestetyyppejä

• Mineraaliöljy (ISO VG 46 tai 68) — teollisuushydrauliikan työhevonen; hyvä voitelevuus, laaja saatavuus, kustannustehokas; ei sovellu, jos palovaara tai ympäristön saastuminen on huolenaihe
• Palonkestävät nesteet (HFA, HFB, HFC, HFD) — käytetään painevalussa, terästehtaissa, kaivostoiminnassa ja muissa ympäristöissä, joissa nestevuoto voi koskettaa sytytyslähteitä; tyypillisesti kalliimpia ja niillä on erilaiset voitelu- ja yhteensopivuusominaisuudet
• Biohajoavat nesteet (kasviöljypohjaiset tai synteettiset esterit) — vaaditaan ympäristön kannalta herkissä paikoissa, kuten metsä-, meri- ja maataloussovelluksissa; tyypillisesti kalliimpi lyhyemmällä käyttöiällä
• Vesi-glykoli sekoituksia — palonkestävä, mutta vaatii hydraulisen tehoyksikön ja piirikomponentit, jotka on erityisesti mitoitettu vesipohjaisille nesteille; vaativat huolellista vesipitoisuuden seurantaa

Viskositeettiluokan valinta riippuu käyttölämpötilasta. Käyttölämpötilassa liian ohut neste takaa riittämättömän voitelun; liian viskoosi käynnistyksen yhteydessä aiheuttaa kavitaatiota (höyrykuplien muodostumista pumpun imuaukkoon) ja liiallista tehohäviötä. ISO VG 46 sopii useimpiin lauhkean ilmaston teollisuussovelluksiin, jotka toimivat 40–60 °C:ssa. Kylmän ilmaston tai nopeat sovellukset voivat vaatia VG 32:n tai alhaisemman.

Avoimen keskuksen vs. suljetun keskuksen järjestelmät

Termit "avoin keskus" ja "suljettu keskus" kuvaavat, mitä tapahtuu pumpun virtaukselle, kun kaikki toimilaitteet ovat levossa – se on yksi hydraulijärjestelmän perustavanlaatuisimmista suunnitteluvaihtoehdoista.

Vuonna an avoimen keskuksen järjestelmä , suuntasäätöventtiili sallii pumpun virtauksen kiertää jatkuvasti takaisin säiliöön venttiilirungon läpi toimilaitteen ollessa joutokäynnillä. Paine on alhainen (vain tarpeeksi voittaakseen paluulinjan vastapaineen). Tämä on yksinkertaista ja luotettavaa – se on vakiojärjestely useimmissa liikkuvissa laitteissa (traktorit, trukit, rakennuskoneet) – mutta se kuluttaa energiaa jatkuvasti kiertävään nesteeseen, vaikka työtä ei tehdä.

Vuonna a suljetun keskuksen järjestelmä , venttiili estää virtauksen toimilaitteen ollessa tyhjäkäynnillä. Tämä pakottaa järjestelmän käyttämään joko muuttuvan tilavuuden pumppua (joka laskee tehonsa lähelle nollaa, kun virtausta ei tarvita) tai tyhjennysventtiiliä, joka tyhjentää virtauksen säiliöön erittäin alhaisella paineella. Suljetun keskuksen järjestelmät ovat energiatehokkaampia ja ovat vakiona nykyaikaisissa teollisuuskoneissa ja korkean suorituskyvyn liikkuvissa laitteissa. Näiden järjestelmien hydraulinen voimayksikkö sisältää usein kuormituksen tunnistavia ohjaimia, joissa pumppu säätää iskutilavuuttaan reaaliajassa ylläpitääkseen vain niin paljon painetta kuin toimilaite tällä hetkellä vaatii – tyypillisesti 20–30 baaria kuormituspaineen yläpuolella.

Sähköhydrauliikka ja suhteellinen ohjaus

Perinteinen hydrauliikka käyttää on/off-solenoidiventtiilejä – toimilaite joko liikkuu täydellä nopeudella tai pysähtyy. Proportiohydrauliikka korvaa ne suhteellisilla tai servoventtiileillä, jotka moduloivat virtausta jatkuvasti suhteessa sähköiseen komentosignaaliin. Tuloksena on sujuva, ohjelmoitava, erittäin toistettava liikkeenohjaus, joka voidaan integroida PLC:ihin, CNC-ohjaimiin ja tietokonepohjaisiin automaatiojärjestelmiin.

Suhteelliset venttiilit toimivat samoilla hydraulisilla periaatteilla - paine, virtaus, Pascalin laki - mutta niihin lisätään lineaarinen voimamoottori tai vääntömomenttimoottori, joka asettaa venttiilikelan tarkasti. Ohjaimelta tuleva 0–10 V tai 4–20 mA signaali ohjaa venttiilin mihin tahansa asentoon täysin kiinni ja täysin auki. Servoventtiilit, tarkempi (ja kalliimpi) versio, voidaan saavuttaa paikannustarkkuus alle 0,01 mm suljetun kierron sylinterisovelluksissa.

Nykyaikaisissa hydraulivoimayksiköissä on yhä enemmän sähköhydraulisia ohjauksia HPU-tasolla: muuttuvatilavuuksiset pumput, joissa on elektroninen paine- tai virtaussäätö, servokäyttöiset pumppumoottorit (joissa muuttuvanopeuksinen sähkökäyttö korvaa perinteisen kiinteänopeuksisen moottorin säädettävän pumppujärjestelyn) ja integroitu kunnonvalvonta. Servokäyttöinen HPU voi vähentää energiankulutusta 30–60 % verrattuna perinteiseen kiinteäpumppuiseen HPU:hun sovelluksissa, joissa käyttösuhde vaihtelee suuresti, kuten ruiskuvalu tai painevalu.

Yleisiä sovelluksia ja miksi hydrauliikka voittaa jokaisen

Hydraulijärjestelmät näkyvät siellä, missä tarvitaan suurta voimaa, tehotiheyttä tai tarkkaa kuorman hallintaa. Seuraavat luokat havainnollistavat, miksi hydrauliikka pysyy hallitsevana sähkömekaanisten vaihtoehtojen lisääntymisestä huolimatta:

Rakennus- ja kaivoslaitteet

Kaivinkoneet, puskutraktorit ja hydrauliset kivenmurskaimet luottavat hydrauliikkaan, koska mikään muu tekniikka ei tarjoa samaa suurta voimaa, loputonta nopeuden vaihtelua ja kestävää luotettavuutta liikkuvassa moottorikäyttöisessä paketissa. 20 tonnin kaivukone käyttää tyypillisesti kahta tai kolmea muuttuvatilavuuksista mäntäpumppua, joita sen dieselmoottori käyttää ja jotka yhdessä syöttävät useita satoja litroja minuutissa kääntömoottoreille, ajomoottoreille ja puomin/varren/kauhan sylintereille – kaikkia samanaikaisesti ja itsenäisesti ohjattavissa.

Metallin muotoilu ja teollinen puristus

Peltileisto-, taonta- ja syvävetopuristimet käyttävät hydraulisylintereitä, koska voima voidaan pitää vakiona koko iskun ajan – toisin kuin mekaanisissa epäkesko- tai kampipuristimissa, joilla on sinimuotoinen voimakäyrä. Hydraulinen puristin pystyy pitämään täyden vetoisuuden missä tahansa iskun vaiheessa, mikä on välttämätöntä paksun levyn muovaamisessa tai tarkkuuskoomissa. Teolliset hydraulipuristimet tuottavat rutiininomaisesti voimia 1000-10000 tonnia kompaktista hydraulisesta voimanlähteestä.

Ilmailu ja ilmailu

Lentokoneen lennonohjauspinnat, laskutelineet ja työntövoiman suunnanvaimentimet toimivat hydraulisesti useimmissa suurissa kaupallisissa suihkukoissa. Boeing 747:ssä on kolme erillistä hydraulijärjestelmää, joista jokainen on 207 bar (3000 psi) , jonka säiliön kokonaistilavuus on noin 600 litraa. Hydrauliikka on tässä suositeltavampi, koska se on erittäin tehotiheä (pieni ja kevyt suhteessa voimatehoon), luonnostaan ​​jäykkä (puristumaton neste tarkoittaa tarkkaa pinnan sijaintia) ja hyvin ymmärretty vikatilojen suhteen – kriittistä turvallisuussertifioidussa ympäristössä.

Meri ja offshore

Laivojen ohjauslaitteet, kansinosturit, luukkujen kannet, offshore-purkaussuojat ja vedenalaiset kaivonpään ohjausjärjestelmät käyttävät kaikki hydrauliikkaa. Offshore-hydrauliset voimayksiköt on suunniteltu toimimaan räjähdysvaarallisissa tiloissa (ATEX-luokitus), ja ne sisältävät usein redundantteja pumppuja, hätävaraakkuja ja jatkuvan nesteenvalvonnan. Merenalaiset HPU:t toimivat syvyyksissä, joissa ympäristön paine ylittää 300 baaria – suunnitteluhaaste, joka vaatii painekompensoituja säiliöitä ja erityisesti mitoitettuja komponenttien tiivisteitä.

Muovin ja kumin käsittely

Ruiskuvalukoneet ovat yksi suurimmista hydraulijärjestelmien yksittäisistä markkinoista. Injektio-, kiinnitys- ja poistotoiminnot vaativat kukin eri paine- ja virtausprofiileja yhdessä lyhyessä jaksossa. Servohydraulisista HPU:ista on tullut tämän alan standardi, ja ne tarjoavat hydrauliikan voimakyvyn sekä sähkökäyttöjen energiatehokkuutta ja toistettavuutta. Alle 10 sekunnin sykliajat ovat yleisiä suurivolyymiisille osille, mikä tarkoittaa, että HPU voi suorittaa satoja tuhansia jaksoja vuodessa – kestävyys ja luotettavuus ovat ensiarvoisen tärkeitä.

Hydrauliikka vs. pneumatiikka vs. sähkömekaaniset järjestelmät

Jokaisella voimansiirtotekniikalla on todellisia vahvuuksia ja todellisia heikkouksia. Valinta hydrauliikan, pneumatiikan ja sähkömekaanisten (kuularuuvi, lineaarimoottori, hammastanko ja hammaspyörä) järjestelmien välillä riippuu voiman tasosta, nopeudesta, tarkkuudesta, ympäristöstä ja kokonaiskustannuksista.

Sähkömekaaniset lineaaritoimilaitteet (etenkin servomoottorilla kuularuuveilla ohjatut) ovat saavuttaneet merkittäviä tunkeutumia sovelluksiin, joissa hydrauliikka aikoinaan hallitsi – erityisesti silloin, kun puhtaus, energiatehokkuus ja tarkka paikannus ovat prioriteetteja, kuten lääkevalmistus tai puolijohdelaitteet. Kuitenkin yli 50–100 kN:n voimatasoilla sähkömekaanisten vaihtoehtojen fyysinen koko ja kustannukset tulevat kohtuuttomaksi, ja hydrauliikka pysyy vertaansa vailla.

Yleisiä hydraulijärjestelmän ongelmia ja niiden diagnosointia

Hydraulijärjestelmät antavat selkeät oireet, kun jokin menee pieleen. Kun tiedät, mihin kukin oire viittaa, diagnosointiaika lyhenee dramaattisesti.

Hidas tai heikko toimilaitteen suorituskyky

Kun sylinteri ulottuu hitaasti tai ei saavuta täyttä voimaa, tavalliset epäilyt ovat: kulunut pumppu (sisäinen ohitus vähentää tilavuushyötysuhdetta), varoventtiili, joka on ajautunut alas tai on juuttunut auki, vuotava vastapaino- tai kuormanpitoventtiili tai sylinterin sisäinen ohitus kuluneiden tiivisteiden ohi. Järjestelmän paineen tarkistaminen pumpun ulostulossa olevalla mittarilla paljastaa välittömästi, tuottaako pumppu nimellispainetta. Jos pumpun paine on normaali, mutta toimilaite hidas, vika on alavirtaan - todennäköisesti venttiilissä tai itse sylinterissä.

Liiallinen lämpö

Yli 60–70 °C:n lämpötilassa toimiva hydrauliöljy hajoaa nopeasti, menettää viskositeettia ja vaurioittaa tiivisteitä. Ylikuumeneminen tarkoittaa tyypillisesti: alimitaista tai tukossa olevaa öljynjäähdytintä, jatkuvasti halkeilevaa varoventtiiliä (lämpenee energiaa), pumppua, joka ohittaa sisäisesti kulumisen vuoksi, tai piiriä, joka on suunniteltu toimimaan korkeammalla teholla kuin alkuperäinen lämpösuunnittelu sallii. Paluulinjan, jäähdyttimen ja säiliön infrapunalämpömittari osoittaa, missä lämpöä syntyy.

Melu ja tärinä

Vinkuva tai huutava pumppu tarkoittaa yleensä kavitaatiota – pumppu ei saa riittävästi nestettä sisääntuloaukossaan. Syitä ovat tukkeutunut imusiivilä, romahtanut imuletku, liian alhainen nestetaso tai neste, jonka viskositeetti on liian korkea käyttölämpötilaan nähden. Koputus- tai kolinaääni on useammin ilmastusta – ilmaa pääsee nesteeseen löysän imuliittimen tai pumpun vuotavan akselitiivisteen kautta, jolloin ilmakuplat putoavat voimakkaasti pumpun sisällä. Molemmat olosuhteet vahingoittavat pumpun sisäosia nopeasti; kavitaatio ja ilmastus ovat tärkeimpiä syitä pumpun ennenaikaiseen toimintahäiriöön.

Ulkoiset vuodot

Näkyvät öljyvuodot ovat ilmeisin merkki tiivisteen rikkoutumisesta, halkeilevista liitososista tai letkun huonontumisesta. Turvallisuus- ja ympäristöriskien lisäksi ulkoiset vuodot osoittavat, että nesteen puhtausaste vaarantuu, kun meikkiöljyä lisätään. Kaikki järjestelmät, jotka menettävät yli 1–2 % öljymäärästään kuukaudessa, on tutkittava viipymättä. Letkujen käyttöikä on tyypillisesti 5–7 vuotta visuaalisesta kunnosta riippumatta, ja ajoitettu vaihto on hyvä käytäntö korkeakiertoisissa teollisissa sovelluksissa.

Hydraulijärjestelmän ylläpidon parhaat käytännöt

Suurin osa hydraulihäiriöistä on estettävissä. Nesteen puhtauteen, lämpötilaan ja varhaiseen vian havaitsemiseen keskittyvä kurinalainen huolto-ohjelma pidentää komponenttien käyttöikää kertoimella kahdesta viiteen verrattuna reaktiivisiin (fix-it-when-it-break) -menetelmiin.

• Öljyn näytteenotto ja analyysi — ottaa nestenäytteitä 500–1 000 käyttötunnin välein; laboratorioanalyysi paljastaa kontaminaatiotasot, vesipitoisuuden, hapettumistuotteet ja kulumismetallit, jotka osoittavat mitkä komponentit hajoavat ennen kuin ne rikkoutuvat katastrofaalisesti
• Suodattimen vaihto — noudata valmistajan huoltoväliä tai vaihda, kun paine-eron ilmaisin osoittaa, että elementti on kuormitettu; Tukkeutuneen suodattimen käyttö ohittaa saastuneen öljyn suoraan pumppuun
• Ilmansuodattimen huolto — Säiliön huohotin on usein suurin yksittäinen saastumisen lähde; tarkista ja vaihda säännöllisesti, erityisesti pölyisissä ympäristöissä
• Lämpötilan seuranta — asenna lämpötilamittari tai anturi paluulinjaan ja aseta hälytys 60 °C:seen; tutkia mikä tahansa jatkuva lämpötila, joka ylittää tämän kynnyksen
• Letkun ja liitosten tarkastus — etsi hankausta, UV-vaurioita ja liitoskorroosiota jokaisessa huollossa; vaihda letkut, joissa näkyy ulkoisia vaurioita iästä riippumatta
• Pumpun suorituskyvyn trendi — mittaa pumpun kotelon tyhjennysvirtaus säännöllisesti; nouseva tyhjennysvirtaus osoittaa lisääntyvää sisäistä kulumista ja ennustaa, kuinka paljon pumpulla on jäljellä olevaa käyttöikää ennen kuin teho tulee riittämättömäksi

Hydraulinen voimayksikkö, jossa on asianmukainen ennaltaehkäisevä huolto, tulee toimittaa 20 000–40 000 käyttötuntia pumpusta ja moottorista - vastaa 10–20 vuotta kaksivuoroisessa teollisuustoiminnassa. Laiminlyödyt järjestelmät saavuttavat harvoin puolet siitä.

Usein kysyttyjä kysymyksiä hydrauliikan toiminnasta

Mitä nestettä käytetään hydraulijärjestelmissä?

Useimmissa hydraulijärjestelmissä käytetään mineraalipohjaista hydrauliöljyä, tavallisesti ISO VG 46 tai VG 68. Palonkestäviä nesteitä, biohajoavia öljyjä ja vesi-glykolisekoituksia käytetään ympäristömääräysten tai palovaaran vaatimissa olosuhteissa. Nesteen tulee olla yhteensopivaa järjestelmän tiivisteiden, letkujen ja metallien kanssa – ota aina yhteyttä laitteen valmistajaan ennen nestetyypin vaihtamista.

Mitä eroa on hydraulipumpulla ja hydraulimoottorilla?

Hydraulipumppua käytetään mekaanisesti (sähkömoottorilla tai moottorilla) ja se muuntaa mekaanisen energian nestevirtaukseksi ja paineeksi. Hydraulimoottori toimii päinvastoin – se vastaanottaa paineistettua nestettä ja muuntaa sen pyöriväksi mekaaniseksi tehoksi. Monia pumppumalleja voidaan teoriassa käyttää moottoreina, vaikka käytännössä pumput ja moottorit on optimoitu eri tavoin niiden tehtävien mukaan.

Kuinka suurella paineella hydraulijärjestelmät toimivat?

Teollisuuden hydraulijärjestelmät toimivat useimmiten välillä 100–350 bar (1 450–5 000 psi). Siirrettävät laitteet (kaivukoneet, nosturit) käyvät tyypillisesti 250–350 baarin paineella. Lentokoneen hydrauliikka käyttää tyypillisesti 207 baaria (3 000 psi), ja jotkut uudemmat lentokoneet siirtyvät 350 baariin (5 000 psi) painon säästämiseksi pienempien komponenttien avulla. Erikoissovelluksiin tarkoitetut ultrakorkeapainejärjestelmät voivat ylittää 1 000 baaria.

Miksi hydraulijärjestelmä ylikuumenee?

Hydraulijärjestelmät tuottavat lämpöä aina, kun nestettä kuristetaan venttiilin yli tai ohitetaan varoventtiilin yli – kaikki tämä painehäviö muuttuu lämmöksi. Ylikuumeneminen tapahtuu, kun lämmöntuotanto ylittää järjestelmän jäähdytyskapasiteetin. Yleisiä syitä ovat alimitoitettu jäähdytin, tukkeutunut jäähdytin tai lämmönvaihdin, jatkuvasti avautuva varoventtiili, pumppu, jonka tilavuushyötysuhde on huono, tai alkuperäistä rakennetta vaativampi käyttöjakso.

Mistä hydraulinen voimayksikkö koostuu?

Hydraulivoimayksikkö koostuu tyypillisesti säiliöstä, sähkömoottorista (tai polttomoottorista liikkuviin yksiköihin), yhdestä tai useammasta hydraulipumpusta, järjestelmän ylipaineventtiilistä, painesuodattimesta, paluulinjan suodattimesta, ilmaussuodattimesta, nesteen taso- ja lämpötilamittarista sekä usein öljynjäähdyttimestä. Kehittyneemmät HPU:t sisältävät suuntaventtiilit, paineenalennusventtiilit, virtauksen säätimet, akut ja ohjelmoitavat ohjauspaneelit – kaikki, mitä tarvitaan hydraulisen tehon tuottamiseen, kuntoon ja toimittamiseen sen koneen tai järjestelmän toimilaitteille, joita se palvelee.

Voiko hydraulijärjestelmä toimia ilman pumppua?

Ei normaalikäytössä – pumppu on kaiken virtauksen ja epäsuorasti kaiken paineen lähde. Hydrauliakku voi kuitenkin tuottaa lyhyitä virtauspurskeita toimilaitteeseen pumpun pysähtymisen jälkeen. Ilma-alusten ja joidenkin teollisuuskoneiden hätähydrauliikkajärjestelmät luottavat akkuihin kriittisen toimenpiteen suorittamiseksi (laskutelineen sisäänvetäminen, jarrun vapauttaminen) jopa täydellisen tehohäviön jälkeen. Akku varastoi energiaa kuin paineistettu akku, mutta sen kapasiteetti on rajallinen, eikä se kestä jatkuvaa toimintaa.
